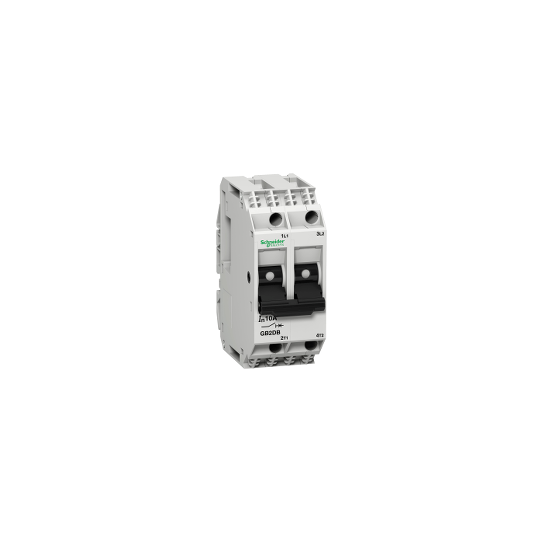

Termomagnetisk dvärgbrytare, TeSys GB2, 2P, 1 A, Icu 50 kA@415 V - GB2DB06
SKU : GB2DB06
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Termomagnetisk dvärgbrytare, TeSys GB2, 2P, 1 A, Icu 50 kA@415 V - GB2DB06
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GB2 |
| Produktens kortnamn: | GB2 |
| Produkt eller komponenttyp: | Effektbrytare |
| Enhetsapplikation: | Styrning |
| Polbeskrivning: | 2P |
| Nätverkstyp: | AC/DC |
| Användningskategori: | Kategori A enligt IEC 60947-2DC-12 enligt IEC 60947-5-1DC-13 enligt IEC 60947-5-1 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga: | 50 kA Icu vid 110 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-250 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-21.5 kA Icu vid 24 V DC enligt IEC 60947-21 kA Icu vid 48 V DC enligt IEC 60947-2 |
| Märk kortslutningsbrytförmåga [Ics]: | 25 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-250 % vid 110 V AC 50/60 Hz enligt IEC 60947-225 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-2 |
| Utlösningsteknik: | Termisk-magnetisk |
| Magnetisk utlösningsström: | 14 A |
| Monteringssätt: | Med klämmor |
|---|---|
| Monteringsstöd: | PlattaSkena |
| Monteringsposition: | VertikalHorisontell |
| Manövertyp: | Vippomkopplare |
| Märkström [In]: | 1 A |
| Nominell driftspänning [Ue]: | 415 V AC 50/60 Hz enligt IEC 60947-248 V DC |
| Nominell impulshållfasthetsspänning [Uimp]: | 4 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 2 W |
| Mekanisk hållbarhet: | 8000 cykler |
| Elektrisk hållbarhet: | 8000 cykler |
| Anslutningar - terminaler: | Kopplingsplint 1 kabel(ar) 0.75...6 mm²massiv utan kabeländeKopplingsplint 2 kabel(ar) 0.75...4 mm²massiv utan kabeländeKopplingsplint 1 kabel(ar) 0.75...4 mm²flexibel med kabeländeKopplingsplint 2 kabel(ar) 0.75...2.5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1.2 N.m på anslutning |
| Mekanisk robusthet: | Chocker: 22 Gn för 20 ms enligt IEC 60068-2-27Vibrationer: 5 Gn, 5...110 Hz enligt IEC 60068-2-6 |
| Antal per set: | Set om 3 |
| 9 mm delning: | 4 |
| Höjd: | 74 mm |
| Bredd: | 30 mm |
| Djup: | 70 mm |
| Produktvikt: | 0.115 kg |
| Kompatibilitetskod: | GB2 |
| Standarder: | EN/IEC 60947-1EN/IEC 60947-2 |
|---|---|
| Skyddsbehandling: | TC |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för lagring: | -40...80 °C |
| Brandmotstånd: | 960 °C enligt IEC 60695-2-1 |
| Driftshöjd: | 3000 m |
| Status för hållbart erbjudande: | Green Premium produktREACh-förordningen |
| Kod EAN: | 3389110865417 |
|---|
