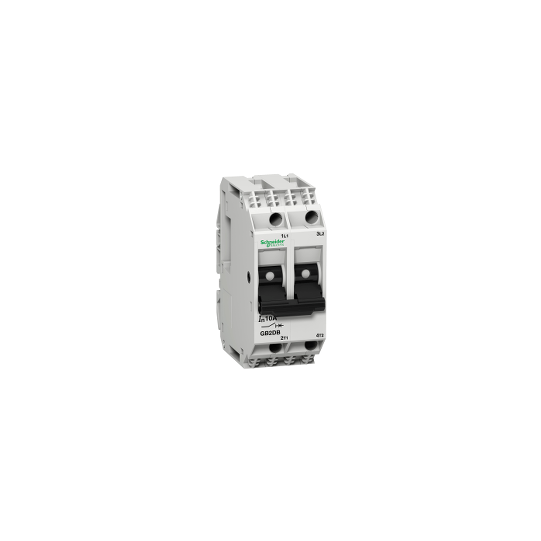

Termomagnetisk dvärgbrytare, TeSys GB2, 2P, 5 A, Icu 2 kA@415 V - GB2DB10
SKU : GB2DB10
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Termomagnetisk dvärgbrytare, TeSys GB2, 2P, 5 A, Icu 2 kA@415 V - GB2DB10
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys GB2 |
| Enhetens kortnamn: | GB2 |
| Produkt- eller komponenttyp: | Effektbrytare |
| Enhetsapplikation: | Styrning |
| Beskrivning av poler: | 2P |
| Nätverkstyp: | AC/DC |
| Användningskategori: | Kategori A enligt IEC 60947-2DC-12 enligt IEC 60947-5-1DC-13 enligt IEC 60947-5-1 |
| Nätverksfrekvens: | 50/60 Hz enligt IEC 60947-2 |
| Brytförmåga: | 3 kA Icu vid 110 V AC 50/60 Hz enligt IEC 60947-22 kA Icu vid 230/240 V AC 50/60 Hz enligt IEC 60947-22 kA Icu vid 400/415 V AC 50/60 Hz enligt IEC 60947-21.5 kA Icu vid 24 V DC enligt IEC 60947-21 kA Icu vid 48 V DC enligt IEC 60947-2 |
| [Ics] nominell servicebrytförmåga för kortslutning: | 75 % vid 110 V AC 50/60 Hz enligt IEC 60947-275 % vid 230/240 V AC 50/60 Hz enligt IEC 60947-275 % vid 400/415 V AC 50/60 Hz enligt IEC 60947-2 |
| Utlösningsenhetens teknik: | Termisk-magnetisk |
| Magnetisk utlösningsström: | 66 A |
| Monteringssätt: | Med klämmor |
|---|---|
| Monteringsstöd: | PlattSkena |
| Monteringsposition: | VertikalHorisontell |
| Kontrolltyp: | Växla |
| [In] märkström: | 5 A |
| [Ue] nominell driftspänning: | 415 V AC 50/60 Hz enligt IEC 60947-248 V DC |
| [Uimp] nominell impulsöverspänningshållfasthet: | 4 kV enligt IEC 60947-2 |
| Effektförlust per pol: | 2 W |
| Mekanisk hållbarhet: | 8000 cykler |
| Elektrisk hållbarhet: | 8000 cykler |
| Anslutningar - terminaler: | Kontakt 1 kabel (s) 0,75...6 mm²massiv utan kabeländeKontakt 2 kabel (s) 0,75...4 mm²massiv utan kabeländeKontakt 1 kabel (s) 0,75...4 mm²flexibel med kabeländeKontakt 2 kabel (s) 0,75...2,5 mm²flexibel med kabelände |
| Åtdragningsmoment: | 1,2 N.m på kontakt |
| Mekanisk robusthet: | Stötar: 22 Gn för 20 ms enligt IEC 60068-2-27Vibrationer: 5 Gn, 5...110 Hz enligt IEC 60068-2-6 |
| Antal per set: | Set om 3 |
| 9 mm delning: | 4 |
| Höjd: | 74 mm |
| Bredd: | 30 mm |
| Djup: | 70 mm |
| Nettovikt: | 0,115 kg |
| Kompatibilitetskod: | GB2 |
| Standarder: | EN/IEC 60947-1EN/IEC 60947-2 |
|---|---|
| Skyddsbehandling: | TC |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C |
| Omgivningstemperatur för lagring: | -40...80 °C |
| Brandbeständighet: | 960 °C enligt IEC 60695-2-1 |
| Driftshöjd: | 3000 m |
| REACh-förordningen: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| Enhetstyp av förpackning 1: | PCENumber av enheter i förpackning 1 |
| EAN-kod: | 3389110865486 |
|---|
