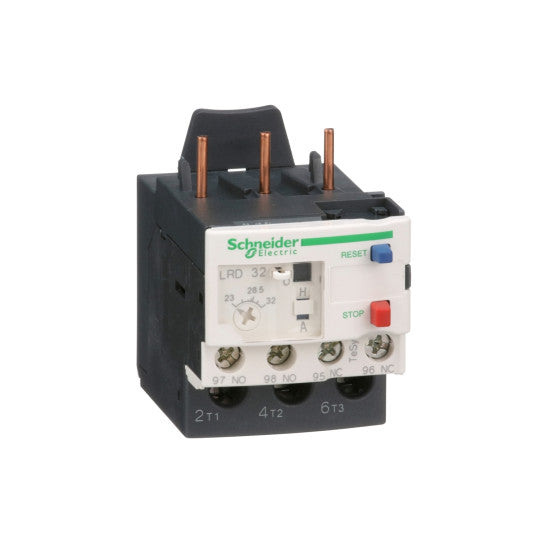

Termiskt överlastrelä, TeSys LRD, 23...32 A, klass 10A - LRD32
SKU : LRD32
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Termiskt överlastrelä, TeSys LRD, 23...32 A, klass 10A - LRD32
BESKRIVNING
| Serie: | TeSysTeSys Deca |
|---|---|
| Produktnamn: | TeSys LRDTeSys Deca |
| Produkt- eller komponenttyp: | Differential termiskt överlastrelä |
| Kort namn på enhet: | LRD |
| Reläapplikation: | Motorskydd |
| Produktkompatibilitet: | LC1D32LC1D25LC1D38 |
| Nätverkstyp: | ACDC |
| Termisk överlastklass: | Klass 10A enligt IEC 60947-4-1 |
| Justeringsområde för termiskt skydd: | 23...32 A |
| [Ui] Nominell isolationsspänning: | Effektkrets: 600 V enligt CSAEffektkrets: 600 V enligt ULEffektkrets: 690 V enligt IEC 60947-4-1 |
| Nätfrekvens: | 0...400 Hz |
|---|---|
| Monteringsstöd: | Platta, med specifika tillbehörSkena, med specifika tillbehörUnder kontaktor |
| Utlösningsgräns: | 1.14 +/- 0.06 Ir enligt IEC 60947-4-1 |
| Sammansättning av hjälpkontakt: | 1 NO + 1 NC |
| [Ith] konventionell termisk ström i fri luft: | 5 A för signalkrets |
| Tillåten ström: | 1.5 A vid 240 V AC-15 för signalkrets0.1 A vid 250 V DC-13 för signalkrets |
| [Ue] Nominell driftspänning: | 690 V AC 0...400 Hz för strömkrets enligt IEC 60947-4-1 |
| Tillhörande säkringsklass: | 4 A gG för signalkrets4 A BS för signalkrets |
| [Uimp] Nominell impulsspänning: | 6 kV |
| Känslighet för fasbortfall: | Utlösningsström 130 % av Ir på två faser, den sista på 0 |
| Kontrolltyp: | Röd tryckknapp: stoppBlå tryckknapp: återställ |
| Temperaturkompensation: | -20...60 °C |
| Anslutningar - plintar: | Styrkrets: skruvklämmor 2 kablar 1...2.5 mm² flexibel utan ändhylsaStyrkrets: skruvklämmor 2 kablar 1...2.5 mm² flexibel med ändhylsaStyrkrets: skruvklämmor 2 kablar 1...2.5 mm² solidEffektkrets: skruvklämmor 1 kabel 1.5...10 mm² flexibel utan ändhylsaEffektkrets: skruvklämmor 1 kabel 1...6 mm² flexibel med ändhylsaEffektkrets: skruvklämmor 1 kabel 1.5...10 mm² solid |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmorEffektkrets: 2.5 N.m - på skruvklämmor |
| Höjd: | 66 mm |
| Bredd: | 45 mm |
| Djup: | 70 mm |
| Produktvikt: | 0.124 kg |
| Kompatibilitetskod: | LRD |
| Skyddsbehandling: | TH enligt IEC 60068 |
|---|---|
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -20...60 °C utan nedsättning enligt IEC 60947-4-1 |
| Omgivningstemperatur för förvaring: | -60...70 °C |
| Flamhämmande: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer: 6 Gn enligt IEC 60068-2-6Stötar: 15 Gn i 11 ms enligt IEC 60068-2-7 |
| Dielektrisk styrka: | 1.89 kV vid 50 Hz enligt IEC 60947-1 |
| Standarder: | EN/IEC 60947-4-1EN/IEC 60947-5-1UL 60947-4-1UL 60947-5-1CSA C22.2 No 60947-4-1CSA C22.2 No 60947-5-1GB/T 14048.4GB/T 14048.5EN 50495 |
| Produktcertifieringar: | IECULCSACCCEACBVRINADNV-GLLROS (Lloyds register of shipping)ATEX INERISUKCA |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110346855 |
|---|
