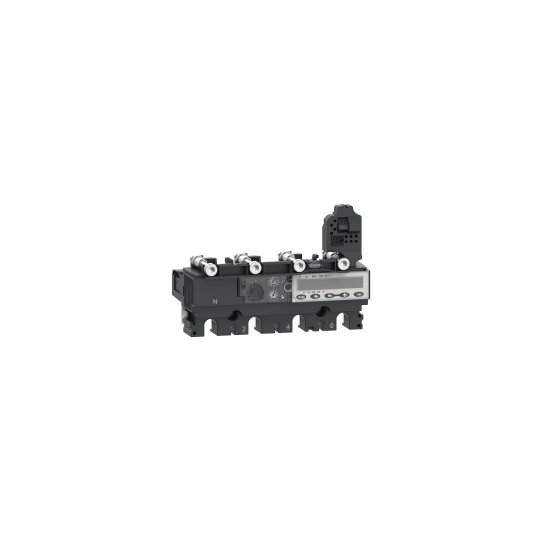

utlösarenhet MicroLogic 5.2 E för dvärgbrytare ComPacT NSX 100/160/250, elektronisk, märkström 100A, 4-polig 4d - C1045E100
SKU : C1045E100
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
utlösarenhet MicroLogic 5.2 E för dvärgbrytare ComPacT NSX 100/160/250, elektronisk, märkström 100A, 4-polig 4d - C1045E100
BESKRIVNING
| Serie: | ComPacT ny generation |
|---|---|
| Produktområde: | ComPacT NSX100...250 ny generation |
| Produkt eller komponenttyp: | Utlösningsenhet |
| Utlösningsenhetens namn: | Micrologic 5.2 E |
| Utlösningsenhetens teknik: | Elektronisk |
| Seriekompatibilitet: | ComPacT new generation NSX100ComPacT new generation NSX160ComPacT new generation NSX250 |
| Applikation: | Distribution |
| Beskrivning av poler: | 4P |
| Beskrivning av skyddade poler: | 3D + N/24D3D + OSN3D |
| Neutralposition: | Vänster |
| Utlösningsenhetens skyddsfunktioner: | LSI |
| Skyddstyp: | L |
| [In] märkt ström: | 100 A vid 40 °C |
| [Ue] märkt driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Monteringsmetod: | Fast |
| Inställningstyp för långtidsutlösning Ir: | Justerbar 9 inställningar |
|---|---|
| Inställningsområde för långtidsutlösning: | 40...100 A |
| Typ av fördröjningsjustering för lång tid: | Justerbar |
| [tr] tidsfördröjningsjusteringsintervall: | 15...400 s vid 1.5 x Ir0.35...11 s vid 7.2 x Ir0.5...16 s vid 6 x Ir |
| Skyddsinställning för nolla: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Inställningstyp för korttidsutlösning Isd: | Justerbar 9 inställningar |
| [Isd] korttidsutlösningsområde: | 1.5...10 x Ir |
| Typ av fördröjningsjustering för kort tid: | Justerbar |
| [tsd] justeringsområde för kort tidsfördröjning: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Inställningstyp för momentan utlösning Ii: | Justerbar |
| Inställningsområde för momentan utlösning: | 1.5...15 x In |
| Jordfelskydd: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Lokal signalering: | Blinkande LED (grön) för klar för driftLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-display |
| Mättyp: | Energimätare |
| Datakommunikation: | EnergimätningSkydds- och larminställningarTidsstämplade historiker och händelsetabellerMomentan- och efterfrågevärdenUnderhållsindikatorerEfterfrågeström och effektEffektkvalitetMaximal-/minimalmätare |
| Registrering av elektriska data: | Underhållsindikatorer |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Klass för skydd mot elektrisk stöt: | Klass II |
| Föroreningsgrad: | 3 enligt IEC 60947-1 |
| IP-skyddsgrad: | IP40 enligt IEC 60529 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| REACh-förordning: | Referensen innehåller ämnen som är mycket problematiska över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606482000100 |
|---|
