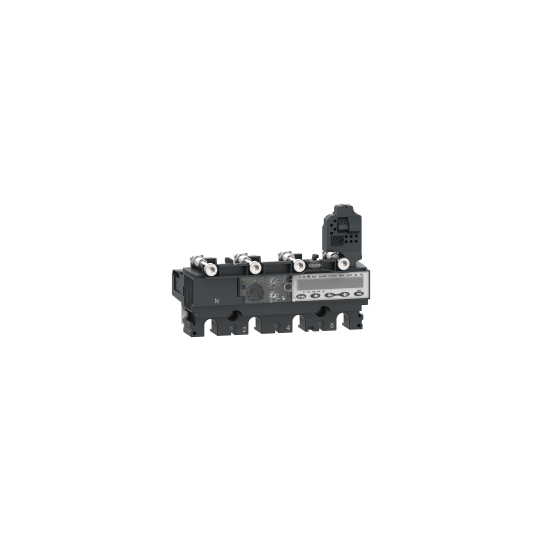

utlösningsenhet MicroLogic 6.2 E för jordfelsbrytare ComPacT NSX 100/160/250, elektronisk, märkström 40A, 4-polig 4d - C1046E040
SKU : C1046E040
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
utlösningsenhet MicroLogic 6.2 E för jordfelsbrytare ComPacT NSX 100/160/250, elektronisk, märkström 40A, 4-polig 4d - C1046E040
BESKRIVNING
| Serie: | ComPacT new generation |
|---|---|
| Produktserie: | ComPacT NSX100...250 new generation |
| Typ av produkt eller komponent: | Utlösningsenhet |
| Namn på utlösningsenhet: | Micrologic 6.2 E |
| Utlösningsenhetens teknik: | Elektronisk |
| Produktseriens kompatibilitet: | ComPacT new generation NSX100ComPacT new generation NSX160ComPacT new generation NSX250 |
| Apparatanvändning: | Distribution |
| Beskrivning av poler: | 4P |
| Beskrivning av skyddade poler: | 3D + N/24D3D + OSN3D |
| Nollställning: | Vänster |
| Utlösningsenhetens skyddsfunktioner: | LSIG |
| Skyddstyp: | L |
| [In] märkström: | 40 A vid 40 °C |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz |
| Nätverkstyp: | AC |
| Nätverksfrekvens: | 50/60 Hz |
| Monteringssätt: | Fast |
| Typ av justering av långtidsutlösning Ir: | Justerbar 9 inställningar |
|---|---|
| Inställningsområde för långtidsutlösning: | 18...40 A |
| Typ av justering för långtidsfördröjning: | Justerbar |
| [tr] justeringsområde för långtidsfördröjning: | 15...400 s vid 1.5 x Ir0.35...11 s vid 7.2 x Ir0.5...16 s vid 6 x Ir |
| Neutral skyddsinställning: | 0.5 x Ir (3D + N/2)1 x Ir (4D)1.6 x Ir (3D + OSN)Inget skydd (3D) |
| Termiskt minne: | 20 minuter före och efter utlösning |
| Typ av justering av korttidsutlösning Isd: | Justerbar 9 inställningar |
| [Isd] inställningsområde för korttidsutlösning: | 1.5...10 x Ir |
| Typ av justering för korttidsfördröjning: | Justerbar |
| [tsd] justeringsområde för korttidsfördröjning: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Typ av justering för momentan utlösning Ii: | Justerbar |
| Justeringsområde för momentan utlösning: | 1.5...15 x In |
| Typ av justering för jordfelsskydd: | Justerbar |
| [Ig] inställningsområde för jordfelsutlösning: | 0.4...1 x In för In = 40 A0.2...1 x In för In > 40 AIg aktivera/avaktivera |
| Typ av justering av jordfelsfördröjning -tg: | Justerbar |
| [tg] justeringsområde för jordfelsfördröjning: | 0...0.4 s I²t=off0.1...0.4 s I²t=on |
| Jordfelsbrytare: | Utan |
| Zonselektiv spärr ZSI: | Med |
| Lokal signalering: | Blinkande LED (grön) för redo att fungeraLED 105 % Ir (röd) för överbelastningLED 90 % Ir (orange) för överbelastning |
| Displaytyp: | LCD-display |
| Mättyp: | Energimätare |
| Kommunikation av data: | EnergimätningSkydds- och larminställningarTidsstämplade historiker och händelsetabellerMomentana värden och efterfrågade värdenUnderhållsindikatorerStröm- och effektbehovEffektkvalitetMaximal-/minimalmätare |
| Registrering av elektrisk data: | Underhållsindikatorer |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| Klass för skydd mot elchock: | Klass II |
| Föroreningsgrad: | 3 enligt IEC 60947-1 |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| REACh-förordningen: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3606482000131 |
|---|
