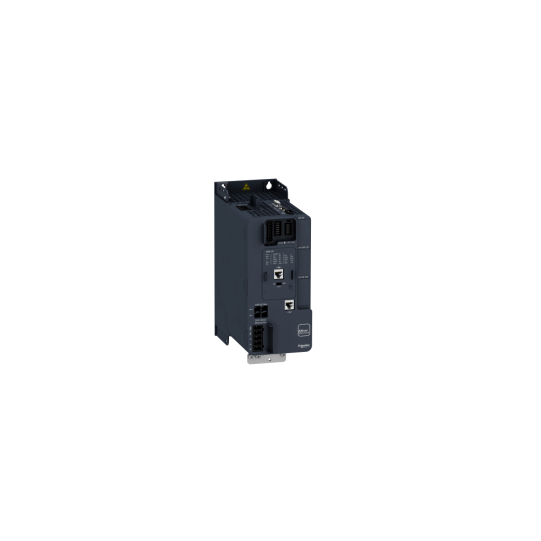

frekvensomriktare - 5.5kW - 400V - 3-fas - ATV340 - ATV340U55N4
SKU : ATV340U55N4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare - 5.5kW - 400V - 3-fas - ATV340 - ATV340U55N4
BESKRIVNING
| Produktsortiment: | Altivar Machine ATV340 |
|---|---|
| Produkt- eller komponenttyp: | Frekvensomriktare |
| Produktspecifik applikation: | Maskin |
| Variant: | Standardversion |
| Utförande av frekvensomriktare: | U omvandlare |
| Monteringssätt: | Skåpmontering |
| Kommunikationsportprotokoll: | Modbus seriell |
| Tillvalskort: | Kommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, DeviceNetKommunikationsmodul, CANopenKommunikationsmodul, EtherCAT |
| Antal faser i nätverket: | 3 faser |
| Matningsfrekvens: | 50...60 Hz +/- 5 % |
| [Us] märkt matningsspänning: | 380...480 V - 15...10 % |
| [Us] märkt matningsspänning: | 380...480 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Relativ symmetrisk nätfrekvenstolerans: | 5 % |
| Nominell utström: | 12.7 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 7.5 kW för normal drift5.5 kW för tung drift |
| Motoreffekt hk: | 10 hk för normal drift7 hk för tung drift |
| EMC-filter: | Klass C3 EMC-filter integrerat |
| IP-kapslingsklass: | IP20 |
| Antal diskreta ingångar: | 5 |
|---|---|
| Diskreta ingångstyper: | PTI programmerbar som pulsingång: 0...30 kHz, 24 V DC (30 V)DI1...DI5 säker momentfrånkoppling, 24 V DC (30 V), impedans: 3.5 kOhm programmerbar |
| Diskret ingångslogik: | 16 förinställda hastigheter |
| Antal diskreta utgångar: | 2.0 |
| Diskret utgångstyp: | Programmerbar utgång DQ1, DQ2 30 V DC 100 mA |
| Antal analoga ingångar: | 2 |
| Analog ingångstyp: | AI1 mjukvarukonfigurerbar ström: 0...20 mA, impedans: 250 Ohm, upplösning 12 bitarAI1 mjukvarukonfigurerbar temperatursond eller vattennivåsensorAI1 mjukvarukonfigurerbar spänning: 0...10 V DC, impedans: 31.5 kOhm, upplösning 12 bitarAI2 mjukvarukonfigurerbar spänning: - 10...10 V DC, impedans: 31.5 kOhm, upplösning 12 bitar |
| Antal analoga utgångar: | 2 |
| Analog utgångstyp: | Mjukvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitarMjukvarukonfigurerbar ström AQ1: 0...20 mA impedans 500 Ohm, upplösning 10 bitar |
| Antal reläutgångar: | 2 |
| Reläutgångstyp: | Reläutgångar R1AReläutgångar R1C elektrisk hållbarhet 100000 cyklerReläutgångar R2AReläutgångar R2C elektrisk hållbarhet 100000 cykler |
| Utspänning: | |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1C vid resistiv last, cos fi = 1: 3 A vid 250 V ACReläutgång R1C vid resistiv last, cos fi = 1: 3 A vid 30 V DCReläutgång R1C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2C vid resistiv last, cos fi = 1: 5 A vid 250 V ACReläutgång R2C vid resistiv last, cos fi = 1: 5 A vid 30 V DCReläutgång R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1B: 5 mA vid 24 V DCReläutgång R2C: 5 mA vid 24 V DC |
| Enkoderprotokoll: | 1 VppEnDat 2.2ResolverRS 422SSI 24VSSI 5VTTL/HTL |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Fysiskt gränssnitt: | 2-tråds RS 485 |
| Kontakttyp: | 1 RJ45 |
| Åtkomstmetod: | Slave Modbus RTU |
| Överföringshastighet: | 4.8 kbit/s9.6 kbit/s19.2 kbit/s38.4 kbit/s |
| Överföringsram: | RTU |
| Antal adresser: | 1...247 |
| Dataformat: | 8 bitar, konfigurerbar udda, jämn eller ingen paritet |
| Polariseringstyp: | Ingen impedans |
| Antal parallella HW-gränssnitt: | 0 |
| Antal industriella Ethernet HW-gränssnitt: | 0 |
| Antal PROFINET HW-gränssnitt: | 0 |
| Antal seriella RS232 HW-gränssnitt: | 0 |
| Antal seriella RS422 HW-gränssnitt: | 0 |
| Antal seriella RS485 HW-gränssnitt: | 1 |
| Antal seriella TTY HW-gränssnitt: | 0 |
| Antal USB HW-gränssnitt: | 0 |
| Antal andra HW-gränssnitt: | 0 |
| Stödprotokoll för AS-Interface Safety at Work: | Falskt |
| Stödprotokoll för ASI: | Falskt |
| Stödprotokoll för SUCONET: | Falskt |
| Stödprotokoll för BACnet: | Falskt |
| Stödprotokoll för CAN: | Sant |
| Stödprotokoll för Data-Highway: | Falskt |
| Stödprotokoll för DeviceNet: | Falskt |
| Stödprotokoll för DeviceNet Safety: | Falskt |
| Stödprotokoll för EtherNet/IP: | Falskt |
| Stödprotokoll för Foundation Fieldbus: | Falskt |
| Stödprotokoll för INTERBUS: | Falskt |
| Stödprotokoll för INTERBUS-Safety: | Falskt |
| Stödprotokoll för KNX: | Falskt |
| Stödprotokoll för LON: | Falskt |
| Stödprotokoll för MODBUS: | Sant |
| Stödprotokoll för andra bussystem: | Sant |
| Stödprotokoll för PROFIBUS: | Sant |
| Stödprotokoll för PROFINET CBA: | Sant |
| Stödprotokoll för PROFINET IO: | Sant |
| Stödprotokoll för PROFIsafe: | Falskt |
| Stödprotokoll för SafetyBUS P: | Falskt |
| Stödprotokoll för SERCOS: | Falskt |
| Stödprotokoll för TCP/IP: | Falskt |
| 4 kvadrantdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Variabelt vridmoment standardOptimerat vridmomentlägeKonstant vridmoment standard |
| Föroreningsgrad: | 2 enligt EN/IEC 61800-5-1 |
| Synkron motorstyrningsprofil: | PermanentmagnetmotorReluktansmotor |
| Maximal utfrekvens: | 0.599 kHz |
| Acceleration- och decelerationramper: | Linjärt justerbar separat från 0.01...9999 sS, U eller anpassad |
| Motorslipkompensation: | JusterbarAutomatisk oavsett belastningKan undertryckasEj tillgänglig i permanentmagnetmotorlag |
| Omkopplingsfrekvens: | 2...16 kHz justerbar7...16 kHz med deklassningsfaktor |
| Nominell omkopplingsfrekvens: | 4 kHz |
| Hastighetsdrivningens utfrekvens: | 0.1...599 Hz |
| Bromsning till stillastående: | Genom DC-insprutning |
| Integrerad bromshackare: | Sant |
| Nätström: | 15.3 A vid 380 V (normal drift)12.2 A vid 480 V (normal drift)20.0 A vid 380 V (tung drift)16.0 A vid 480 V (tung drift)11.6 A vid 380 V med extern linjechoke (tung drift)9.4 A vid 480 V med extern linjechoke (tung drift) |
| Maximal tillhörande säkringsklassning: | 40.0 A |
| Maximal ingångsström: | 20.0 A |
| Maximal utspänning: | 480 V |
| Nominell uteffekt: | 5.5 W |
| Schyneffkt: | 12.1 kVA vid 480 V (normal drift)13.3 kVA vid 480 V (tung drift) |
| Maximal transientström: | 18.2 A under 60 s (normal drift)19.1 A under 60 s (tung drift)22.3 A under 2 s (normal drift)22.9 A under 2 s (tung drift) |
| Elektrisk anslutning: | Skruvplint, klämkapacitet: 4...6 mm² för DC-bussSkruvplint, klämkapacitet: 0.2...2.5 mm² för styrningSkruvplint, klämkapacitet: 1.5...6 mm² för linjesidaSkruvplint, klämkapacitet: 1.5...6 mm² för motor |
| DC-länks kapacitet: | 750.0 µF |
| Nätfrekvens: | 50...60 Hz |
| Potentiell linje Isc: | 22 kA |
| 1 fas låg ström möjlig: | Falskt |
| Baslastström vid hög överlast: | 12.7 A |
| Baslastström vid låg överlast: | 16.5 A |
| Applikation i hushålls- och kommersiella områden tillåten: | Falskt |
| Applikation i industriområde tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 196.0 W |
| Effektförlust statisk strömoberoende: | 16.0 W |
| Effektförlust i W: | Naturlig konvektion: 134 W vid 380 V, omkopplingsfrekvens 4 kHz (tung drift)Forcerad konvektion: 134 W vid 380 V, omkopplingsfrekvens 4 kHz (tung drift)Naturlig konvektion: 164 W vid 380 V, omkopplingsfrekvens 4 kHz (normal drift)Forcerad konvektion: 164 W vid 380 V, omkopplingsfrekvens 4 kHz (normal drift) |
| Husmaterial: | Plast |
| Med säkerhetsfunktion säker begränsad hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Sant |
| Med säkerhetsfunktion säkert driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion säkert stopp 1 (SS1): | Sant |
| Med säkerhetsfunktion säkert stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion säker momentfrånkoppling (STO): | Sant |
| Med säkerhetsfunktion säker begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion säker riktning (SDI): | Falskt |
| Skyddstyp: | Termiskt skydd: motorSäker momentfrånkoppling: motorMotorfasförlust: motorTermiskt skydd: drivenhetSäker momentfrånkoppling: drivenhetÖverhettning: drivenhetÖverström: drivenhetUtgångsöverström mellan motorfas och jord: drivenhetUtgångsöverström mellan motorfaser: drivenhetKortslutning mellan motorfas och jord: drivenhetKortslutning mellan motorfaser: drivenhetMotorfasförlust: drivenhetDC-bussöverspänning: drivenhetNätöverspänning: drivenhetNätunderspänning: drivenhetFörlust av matningsspänning: drivenhetÖverskridande av gränshastighet: drivenhetAvbrott i styrkretsen: drivenhet |
| Manöverelement finns: | Sant |
| Bredd: | 110.0 mm |
| Höjd: | 270.0 mm |
| Djup: | 234.0 mm |
| Produktvikt: | 2.9 kg |
| Specifik applikation: | Maskin |
| Motorstartartyp: | Frekvensomriktare |
| Noggrannhet: | +/- 0.6 % AI1, AI2 för en temperaturvariation 60 °C analog ingång+/- 1 % AQ1 för en temperaturvariation 60 °C analog utgång |
| Kontakttyp: | anslutning(ar)1 x RJ45, Modbus seriell på frontpanelen anslutning(ar)1 x RJ45, Modbus seriell för HMI på frontpanelen |
| Diskret ingångslogik: | Positiv logik (källa) (DI1...DI5), 11 V (tillstånd 1)Negativ logik (sänka) (DI1...DI5), > 16 V (tillstånd 0), Positiv logik (källa) (PTI), 2.5 V (tillstånd 1)Positiv logik (källa) (STOA, STOB), 11 V (tillstånd 1) |
| Ingångskompatibilitet: | DI1...DI5: diskret ingångsnivå 1 PLC enligt EN/IEC 61131-2PTI: pulsingångsnivå 1 PLC enligt IEC 65A-68STOA, STOB: diskret ingångsnivå 1 PLC enligt EN/IEC 61131-2 |
| In/ut-typ: | Programmerbar som logisk in/ut DQ1: 0...1 kHz, Programmerbar som logisk in/ut DQ2: 0...1 kHz, |
| Kontinuerlig utström: | 16.5 A vid 4 kHz för normal drift12.7 A vid 4 kHz för tung drift |
| Samplingstid: | 2 ms +/- 0.5 ms (DI1...DI5) - diskret ingång5 ms +/- 1 ms (PTI) - pulsingång1 ms +/- 1 ms (AI1, AI2) - analog ingång5 ms +/- 1 ms (AQ1) - analog utgång2 ms +/- 0.5 ms (DQ1, DQ2) - diskret in-/utgång |
| Uppdateringsfrekvens: | Reläutgång (R1, R2): 5 ms (+/- 0.5 ms) |
| Säkerhetsfunktion: | STO (säker momentfrånkoppling) SIL 3 |
| Vibrationsmotstånd: | 1.5 mm topp-till-topp (f= 2...19 Hz) enligt EN/IEC 60721-3-3 klass 3M31 gn (f= 9...200 Hz) enligt EN/IEC 60721-3-3 klass 3M3 |
| Diskret och process tillverkning: | Tornkran LyftningÖvrig applikation LyftningGrupperingsband MaterialhanteringPallastare - högpresterande MaterialhanteringSkärning - hög precision Materialbearbetning (trä, keramik, sten, pvc, metall)Polering Materialbearbetning (trä, keramik, sten, pvc, metall)Slipning Materialbearbetning (trä, keramik, sten, pvc, metall)Skärmaskin Materialbearbetning (trä, keramik, sten, pvc, metall)Fyllningsflaskor - synkroniserad drift FörpackningMatningsband - medelpresterande FörpackningGrupperingsförpackning FörpackningTransportband FörpackningHiss FörpackningÖvrig applikation FörpackningStandardkran - lyft LyftningAutomatiserat lagring/hämtningssystem MaterialhanteringKrympförpackning Förpackning |
| EAN-kod: | 3606480966927 |
|---|
