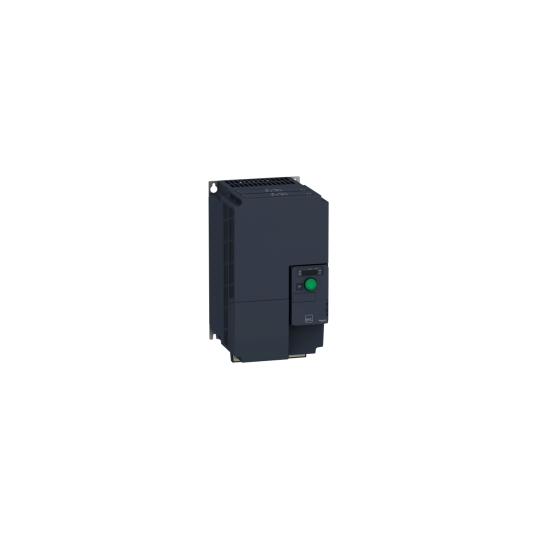

Frekvensomriktare, Altivar Machine ATV320, 15 kW, 380...500 V, 3-fas, kompakt - ATV320D15N4C
SKU : ATV320D15N4C
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Frekvensomriktare, Altivar Machine ATV320, 15 kW, 380...500 V, 3-fas, kompakt - ATV320D15N4C
BESKRIVNING
| Produktsortiment: | Altivar Machine ATV320 |
|---|---|
| Typ av produkt eller komponent: | Frekvensomformare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | Standardversion |
| Frekvensomformarens format: | Kompakt |
| Nätverk, antal faser: | 3 faser |
| Konstruktion av frekvensomformare: | U-omvandlare |
| Monteringsmetod: | Väggmontering |
| Kommunikationsportprotokoll: | Modbus seriell CANopen |
| Tillvalskort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, PROFINETKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] nominell matningsspänning: | 380...500 V - 15...10 % |
| [Us] nominell matningsspänning: | 380...500 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 33,0 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 15,0 kW för tung drift |
| EMC-filter: | Integrerad |
| IP-kapslingsklass: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Typ av diskret ingång: | STO säker vridmomentavstängning, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som pulsingång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sink) |
| Antal diskreta utgångar: | 3 |
| Typ av diskret utgång: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAÖppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Typ av analog ingång: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Typ av analog utgång: | Mjukvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarMjukvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Typ av reläutgång: | Konfigurerbar relälogik R1A 1 NO elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv belastning, cos phi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv belastning, cos phi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv belastning, cos phi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv belastning, cos phi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv belastning, cos phi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv belastning, cos phi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Encoder-protokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slave CANopen |
| Antal parallella HW-gränssnitt: | 0,0 |
| Antal HW-gränssnitt industriellt Ethernet: | 0,0 |
| Antal HW-gränssnitt PROFINET: | 0,0 |
| Antal HW-gränssnitt seriellt RS232: | 0,0 |
| Antal HW-gränssnitt seriellt RS422: | 0,0 |
| Antal HW-gränssnitt seriellt RS485: | 1,0 |
| Antal HW-gränssnitt seriellt TTY: | 0,0 |
| Antal HW-gränssnitt USB: | 0,0 |
| Antal andra HW-gränssnitt: | 1,0 |
| Stödjer protokoll för AS-Interface Safety at Work: | Falskt |
| Stödjer protokoll för ASI: | Falskt |
| Stödjer protokoll för SUCONET: | Falskt |
| Stödjer protokoll för BACnet: | Falskt |
| Stödjer protokoll för CAN: | Sant |
| Stödjer protokoll för Data-Highway: | Falskt |
| Stödjer protokoll för DeviceNet: | Sant |
| Stödjer protokoll för DeviceNet Safety: | Falskt |
| Stödjer protokoll för EtherNet/IP: | Sant |
| Stödjer protokoll för Foundation Fieldbus: | Falskt |
| Stödjer protokoll för INTERBUS: | Falskt |
| Stödjer protokoll för INTERBUS-Safety: | Falskt |
| Stödjer protokoll för KNX: | Falskt |
| Stödjer protokoll för LON: | Falskt |
| Stödjer protokoll för MODBUS: | Sant |
| Stödjer protokoll för andra bussystem: | Sant |
| Stödjer protokoll för PROFIBUS: | Sant |
| Stödjer protokoll för PROFINET CBA: | Falskt |
| Stödjer protokoll för PROFINET IO: | Sant |
| Stödjer protokoll för PROFIsafe: | Falskt |
| Stödjer protokoll för SafetyBUS P: | Falskt |
| Stödjer protokoll för SERCOS: | Falskt |
| Stödjer protokoll för TCP/IP: | Sant |
| 4-kvadrantdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spännings-/frekvensförhållande, 5 punkterFlödesvektorstyrning utan sensor, standardSpännings-/frekvensförhållande - Energisparande, kvadratisk U/fFlödesvektorstyrning utan sensor - EnergisparandeSpännings-/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0,599 kHz |
| Temporärt övervridmoment: | 170...200 % av nominellt motorvridmoment |
| Acceleration- och decelerationramper: | LinjärUSCSRAMPväxlingAnpassning av acceleration-/decelerationrampAutomatisk stopp för acceleration/deceleration med DC-injektion |
| Motor-slirkompensation: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig i spännings-/frekvensförhållande (2 eller 5 punkter) |
| Omkopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med nedklassningsfaktor |
| Nominell omkopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Integrerad bromshackare: | Sant |
| Maximal associerad säkring: | 80 A |
| Linjeström: | 47,3 A vid 380 V (tung drift)33,3 A vid 500 V (tung drift) |
| Maximal ingångsström: | 47,3 A |
| Maximal utspänning: | 500 V |
| Nominell uteffekt: | 15,0 kW |
| Skenbar effekt: | 28,8 kVA vid 500 V (tung drift) |
| Kapacitet för DC-länk: | 1660 µF |
| Nätfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätfrekvens-tolerans: | 5 % |
| Potentiell linje Isc: | 22 kA |
| Lågström 1 fas möjlig: | Falskt |
| Basbelastningsström vid hög överbelastning: | 33,0 A |
| Användning i bostads- och kommersiella områden tillåten: | Falskt |
| Användning i industriella områden tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 452,0 W |
| Effektförlust statisk strömoberoende: | 452,0 W |
| Effektförlust i W: | Fläkt: 452,0 W vid 380 V, kopplingsfrekvens 4 kHz |
| Kapslingsmaterial: | Plast |
| Med säkerhetsfunktion begränsad hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion säkert driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion säker stopp 1 (SS1): | Sant |
| Med säkerhetsfunktion säker stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion säker vridmomentavstängning (STO): | Sant |
| Med säkerhetsfunktion säkert begränsat läge (SLP): | Falskt |
| Med säkerhetsfunktion säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingående fasbrott: omformareÖverström mellan utgångsfaser och jord: omformareÖverhettningsskydd: omformareKortslutning mellan motorfaser: omformareTermiskt skydd: omformare |
| Manöverelement finns: | Sant |
| Bredd: | 180 mm |
| Höjd: | 330 mm |
| Djup: | 198,0 mm |
| Nettovikt: | 6,9 kg |
| Linearitetsfel: | AI1, AI2, AI3: +/- 0,2...0,5 % av maxvärdet för analog ingångAQ1: +/- 0,3 % för analog utgång |
| Noggrannhet: | +/- 0,7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0,5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Samplingstid: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606489917821 |
|---|
