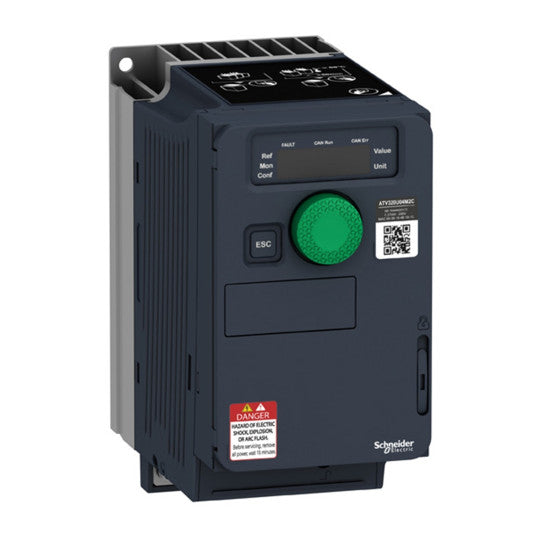

frekvensomriktare, ATV320, 0,37 kW, 200…240 V, 1-fas, kompakt - ATV320U04M2C
SKU : ATV320U04M2C
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare, ATV320, 0,37 kW, 200…240 V, 1-fas, kompakt - ATV320U04M2C
BESKRIVNING
| Produktsortiment: | Altivar Machine ATV320 |
|---|---|
| Produkt- eller komponenttyp: | Frekvensomriktare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | Standardversion |
| Drivformat: | Kompakt |
| Nätverk antal faser: | Enfas |
| Frekvensomvandlarens design: | U-omvandlare |
| Monteringssätt: | Väggmontering |
| Kommunikationsportsprotokoll: | Modbus seriellCANopen |
| Tillvalskort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] nominell matningsspänning: | 200...240 V - 15...10 % |
| [Us] nominell matningsspänning: | 200...240 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 3.3 A |
| Antal ingångsfaser: | 1 |
| Antal utgångsfaser: | 1 |
| Motoreffekt kW: | 0.37 kW för tung drift |
| EMC-filter: | Klass C2 EMC-filter integrerat |
| IP-klassning: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Diskret ingångstyp: | STO säkert vridmomentfrånslag, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som pulsningång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sänk) |
| Antal diskreta utgångar: | 3 |
| Diskret utgångstyp: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAÖppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Analog ingångstyp: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Analog utgångstyp: | Mjukvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarMjukvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Reläutgångstyp: | Konfigurerbar relälogik R1A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 30 V DC |
| Minsta omkopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Encoder-protokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slav CANopen |
| Antal HW-gränssnitt parallellt: | 0.0 |
| Antal HW-gränssnitt industriell Ethernet: | 0.0 |
| Antal HW-gränssnitt PROFINET: | 0.0 |
| Antal HW-gränssnitt seriell RS232: | 0.0 |
| Antal HW-gränssnitt seriell RS422: | 0.0 |
| Antal HW-gränssnitt seriell RS485: | 1.0 |
| Antal HW-gränssnitt seriell TTY: | 0.0 |
| Antal HW-gränssnitt USB: | 0.0 |
| Antal HW-gränssnitt övriga: | 1.0 |
| Stödjer protokoll för AS-Interface Safety at Work: | Falskt |
| Stödjer protokoll för ASI: | Falskt |
| Stödjer protokoll för SUCONET: | Falskt |
| Stödjer protokoll för BACnet: | Falskt |
| Stödjer protokoll för CAN: | Sant |
| Stödjer protokoll för Data-Highway: | Falskt |
| Stödjer protokoll för DeviceNet: | Sant |
| Stödjer protokoll för DeviceNet Safety: | Falskt |
| Stödjer protokoll för EtherNet/IP: | Sant |
| Stödjer protokoll för Foundation Fieldbus: | Falskt |
| Stödjer protokoll för INTERBUS: | Falskt |
| Stödjer protokoll för INTERBUS-Safety: | Falskt |
| Stödjer protokoll för KNX: | Falskt |
| Stödjer protokoll för LON: | Falskt |
| Stödjer protokoll för MODBUS: | Sant |
| Stödjer protokoll för andra bussystem: | Sant |
| Stödjer protokoll för PROFIBUS: | Sant |
| Stödjer protokoll för PROFINET CBA: | Falskt |
| Stödjer protokoll för PROFINET IO: | Sant |
| Stödjer protokoll för PROFIsafe: | Falskt |
| Stödjer protokoll för SafetyBUS P: | Falskt |
| Stödjer protokoll för SERCOS: | Falskt |
| Stödjer protokoll för TCP/IP: | Sant |
| Fyrkvadrantsdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spännings-/frekvensförhållande, 5 punkterFlödesvektorreglering utan sensor, standardSpännings-/frekvensförhållande - Energisparläge, kvadratisk U/fFlödesvektorreglering utan sensor - EnergisparlägeSpännings-/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utfrekvens: | 0.599 kHz |
| Transient övermoment: | 170...200 % av nominellt motormoment |
| Accelerations- och retardationsramper: | LinjärUSCUSRampparningAnpassning av accelerations-/retardationsrampAutomatisk stopp för acceleration/retardation med DC-injektion |
| Motorförlusterkompensation: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig vid spännings/frekvensförhållande (2 eller 5 punkter) |
| Kopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med deratingfaktor |
| Nominell kopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Bromshackare integrerad: | Sant |
| Maximal tillhörande säkringsklassning: | 12.0 A |
| Linjeström: | 5.9 A vid 200 V (tung drift)4.9 A vid 240 V (tung drift) |
| Maximal ingångsström: | 5.9 A |
| Maximal utgångsspänning: | 240 V |
| Nominell uteffekt: | 0.37 kW |
| Skenseffekt: | 1.2 kVA vid 240 V (tung drift) |
| DC-länkens kapacitet: | 470 µF |
| Nätverksfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätverksfrekvenstolerans: | 5 % |
| Potentiell linje Isc: | 1 kA |
| 1 fas låg ström möjlig: | Falskt |
| Baslastström vid hög överbelastning: | 3.7 A |
| Användning i bostads- och kommersiellt område tillåten: | Falskt |
| Användning i industriområde tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 30 W |
| Effektförlust statisk strömoberoende: | 30 W |
| Effektförlust i W: | Självkylt: 30 W vid 200 V, kopplingsfrekvens 4 kHz |
| Höljesmaterial: | Plast |
| Med säkerhetsfunktion begränsad säker hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion säker stopp i drift (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion säker hastighetsmonitor (SSM): | Falskt |
| Med säkerhetsfunktion säker stopp 1 (SS1): | Sant |
| Med sft fct säker stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion säkert vridmomentfrånslag (STO): | Sant |
| Med säkerhetsfunktion säkert begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingångsfasavbrott: drivningÖverström mellan utgångsfaser och jord: drivningÖverhettningsskydd: drivningKortslutning mellan motorfaser: drivningTermiskt skydd: drivning |
| Manöverelement finns: | Sant |
| Bredd: | 72.0 mm |
| Höjd: | 143.0 mm |
| Djup: | 128.0 mm |
| Produktvikt: | 1 kg |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0.2...0.5 % av maxvärdet för analog ingångAQ1: +/- 0.3 % för analog utgång |
| Noggrannhet: | +/- 0.7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0.5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Provtagningslängd: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480966521 |
|---|
