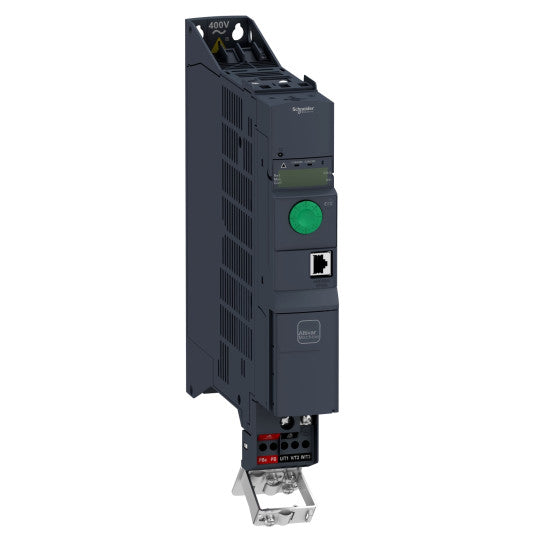

frekvensomriktare, ATV320, 0,37 kW, 380…500 V, 3-fas, bok - ATV320U04N4B
SKU : ATV320U04N4B
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare, ATV320, 0,37 kW, 380…500 V, 3-fas, bok - ATV320U04N4B
BESKRIVNING
| Produktserie: | Altivar Machine ATV320 |
|---|---|
| Typ av produkt eller komponent: | Frekvensomriktare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | Standardversion |
| Frekvensomformarens format: | Bok |
| Antal faser i nätverk: | 3 faser |
| Utformning av frekvensomvandlare: | U-omvandlare |
| Monteringsläge: | Skåpmontering |
| Kommunikationsportprotokoll: | Modbus seriellCANopen |
| Tillvalskort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] märksignalspänning: | 380...500 V - 15...10 % |
| [Us] märksignalspänning: | 380...500 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 1.5 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 0.37 kW för tung drift |
| EMC-filter: | Klass C2 EMC-filter integrerat |
| Kapslingsklass: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Diskret ingångstyp: | STO säker vridmomentavstängning, 24 V DC, impedans: 1,5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som pulsingång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sänka) |
| Antal diskreta utgångar: | 3 |
| Typ av diskret utgång: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAOppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Typ av analog ingång: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Typ av analog utgång: | Programvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarProgramvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Typ av reläutgång: | Konfigurerbar relälogik R1A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0,4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0,4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Encoderprotokoll: | RS 422 |
| Datorport: | True |
| Optiskt gränssnitt finns: | False |
| Åtkomstmetod: | Slave CANopen |
| Antal HW-gränssnitt parallellt: | 0.0 |
| Antal HW-gränssnitt industriell Ethernet: | 0.0 |
| Antal HW-gränssnitt PROFINET: | 0.0 |
| Antal HW-gränssnitt seriell RS232: | 0.0 |
| Antal HW-gränssnitt seriell RS422: | 0.0 |
| Antal HW-gränssnitt seriell RS485: | 1.0 |
| Antal HW-gränssnitt seriell TTY: | 0.0 |
| Antal HW-gränssnitt USB: | 0.0 |
| Antal övriga HW-gränssnitt: | 1.0 |
| Stöder protokoll för AS-Interface Safety at Work: | False |
| Stöder protokoll för ASI: | False |
| Stöder protokoll för SUCONET: | False |
| Stöder protokoll för BACnet: | False |
| Stöder protokoll för CAN: | True |
| Stöder protokoll för Data-Highway: | False |
| Stöder protokoll för DeviceNet: | True |
| Stöder protokoll för DeviceNet Safety: | False |
| Stöder protokoll för EtherNet/IP: | True |
| Stöder protokoll för Foundation Fieldbus: | False |
| Stöder protokoll för INTERBUS: | False |
| Stöder protokoll för INTERBUS-Safety: | False |
| Stöder protokoll för KNX: | False |
| Stöder protokoll för LON: | False |
| Stöder protokoll för MODBUS: | True |
| Stöder protokoll för andra bussystem: | True |
| Stöder protokoll för PROFIBUS: | True |
| Stöder protokoll för PROFINET CBA: | False |
| Stöder protokoll för PROFINET IO: | True |
| Stöder protokoll för PROFIsafe: | False |
| Stöder protokoll för SafetyBUS P: | False |
| Stöder protokoll för SERCOS: | False |
| Stöder protokoll för TCP/IP: | True |
| 4-kvadrantdrift möjlig: | True |
| Asynkron motorstyrningsprofil: | Spänning/frekvensförhållande, 5 punkterFlödesvektorreglering utan sensor, standardSpänning/frekvensförhållande - energibesparing, kvadratisk U/fFlödesvektorreglering utan sensor - energibesparingSpänning/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0.599 kHz |
| Transient övervridmoment: | 170...200 % av nominellt motorvridmoment |
| Accelerations- och retardationsramper: | LinjärUSCUSRampväxlingAnpassning av accelerations-/retardationsrampAutomatisk stopp med DC-injektion vid acceleration/retardation |
| Kompensation av motorslapphet: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig i spännings-/frekvensförhållande (2 eller 5 punkter) |
| Omkopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med deklassningsfaktor |
| Nominell kopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Integrerad bromshackare: | True |
| Maximal associerad säkringsklassning: | 4.0 A |
| Linjeström: | 2.1 A vid 380 V (tung drift)1.6 A vid 500 V (tung drift) |
| Maximal inström: | 2.1 A |
| Maximal utspänning: | 500 V |
| Nominell uteffekt: | 0.37 kW |
| Schyneffekt: | 1.4 kVA vid 500 V (tung drift) |
| Kapacitet för DC-länk: | 110 µF |
| Nätfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätfrekvenstolerans: | 5 % |
| Förväntad linje Isc: | 5 kA |
| 1-fas låg ström möjlig: | False |
| Basbelastningsström vid hög överbelastning: | 0.4583333333333333 A |
| Tillämpning i hushålls- och kommersiellt område tillåten: | False |
| Tillämpning i industriellt område tillåten: | True |
| EMC gränsvärde (uppfyllt): | True |
| Effektförlust per apparat strömberoende: | 23.0 W |
| Effektförlust statisk strömoberoende: | 23.0 W |
| Effektförlust i W: | Fläkt: 23,0 W vid 380 V, kopplingsfrekvens 4 kHz |
| Kapslingsmaterial: | Plast |
| Med säkerhetsfunktion begränsad hastighet (SLS): | True |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | False |
| Med säkerhetsfunktion säkert driftstopp (SOS): | False |
| Med säkerhetsfunktion säker position (SP): | False |
| Med säkerhetsfunktion säker programmerbar logik: | False |
| Med säkerhetsfunktion säker hastighetsmonitor (SSM): | False |
| Med säkerhetsfunktion säkert stopp 1 (SS1): | True |
| Med säkerhetsfunktion säkert stopp 2 (SS2): | False |
| Med säkerhetsfunktion säker vridmomentavstängning (STO): | True |
| Med säkerhetsfunktion säkert begränsad position (SLP): | False |
| Med säkerhetsfunktion säker riktning (SDI): | False |
| Skyddstyp: | Ingångsfasbortfall: enhetÖverström mellan utgångsfaser och jord: enhetÖverhettningsskydd: enhetKortslutning mellan motorfaser: enhetTermiskt skydd: enhet |
| Manöverelement finns: | True |
| Bredd: | 45.0 mm |
| Höjd: | 325.0 mm |
| Djup: | 245.0 mm |
| Produktvikt: | 2.5 kg |
| Linearitetsfel: | AI1, AI2, AI3: +/- 0,2...0,5 % av maxvärdet för analog ingångAQ1: +/- 0,3 % för analog utgång |
| Noggrannhet: | +/- 0,7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0,5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Samplingsperiod: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480966385 |
|---|
