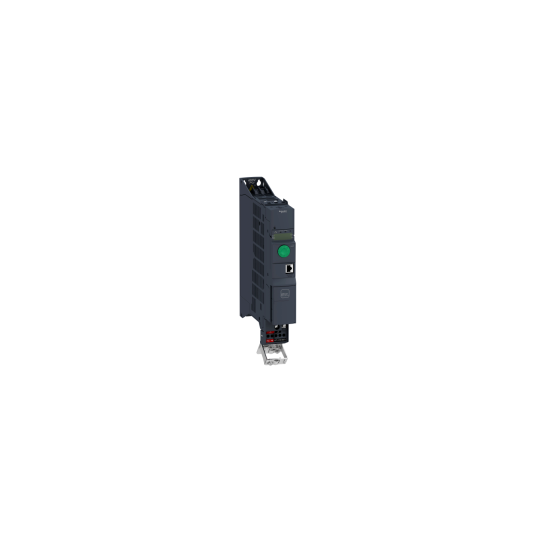

Frekvensomriktare, ATV320, 0,55 kW, 380–500 V, 3-fas, bok - ATV320U06N4B
BESKRIVNING
| Produktserie: | Altivar Machine ATV320 |
|---|---|
| Produkt eller komponenttyp: | Frekvensomriktare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | Standardversion |
| Frekvensomriktarens format: | Bok |
| Nätverksnummer faser: | 3 faser |
| Konstruktion av frekvensomvandlare: | U-omvandlare |
| Monteringsmetod: | Skåpmontering |
| Kommunikationsportprotokoll: | Modbus seriellCANopen |
| Alternativkort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] märkt matningsspänning: | 380...500 V - 15...10 % |
| [Us] märkt matningsspänning: | 380...500 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 1.9 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 0.55 kW för tung drift |
| EMC-filter: | Klass C2 EMC-filter integrerat |
| Kapslingsklass IP: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Typ av diskret ingång: | STO säker vridmomentsavstängning, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som pulsinsignal: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sänka) |
| Antal diskreta utgångar: | 3 |
| Typ av diskret utgång: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAÖppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Typ av analog ingång: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster genom konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Typ av analog utgång: | Mjukvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarMjukvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Reläutgångstyp: | Konfigurerbar relälogik R1A 1 NO elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk livslängd 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos phi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos phi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos phi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Kodarprotokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slav CANopen |
| Antal HW-gränssnitt parallella: | 0.0 |
| Antal HW-gränssnitt industriell Ethernet: | 0.0 |
| Antal HW-gränssnitt PROFINET: | 0.0 |
| Antal HW-gränssnitt seriell RS232: | 0.0 |
| Antal HW-gränssnitt seriell RS422: | 0.0 |
| Antal HW-gränssnitt seriell RS485: | 1.0 |
| Antal HW-gränssnitt seriell TTY: | 0.0 |
| Antal HW-gränssnitt USB: | 0.0 |
| Antal HW-gränssnitt övriga: | 1.0 |
| Stödjande protokoll för AS-Interface Safety at Work: | Falskt |
| Stödjande protokoll för ASI: | Falskt |
| Stödjande protokoll för SUCONET: | Falskt |
| Stödjande protokoll för BACnet: | Falskt |
| Stödjande protokoll för CAN: | Sant |
| Stödjande protokoll för Data-Highway: | Falskt |
| Stödjande protokoll för DeviceNet: | Sant |
| Stödjande protokoll för DeviceNet Safety: | Falskt |
| Stödjande protokoll för EtherNet/IP: | Sant |
| Stödjande protokoll för Foundation Fieldbus: | Falskt |
| Stödjande protokoll för INTERBUS: | Falskt |
| Stödjande protokoll för INTERBUS-Safety: | Falskt |
| Stödjande protokoll för KNX: | Falskt |
| Stödjande protokoll för LON: | Falskt |
| Stödjande protokoll för MODBUS: | Sant |
| Stödjande protokoll för andra bussystem: | Sant |
| Stödjande protokoll för PROFIBUS: | Sant |
| Stödjande protokoll för PROFINET CBA: | Falskt |
| Stödjande protokoll för PROFINET IO: | Sant |
| Stödjande protokoll för PROFIsafe: | Falskt |
| Stödjande protokoll för SafetyBUS P: | Falskt |
| Stödjande protokoll för SERCOS: | Falskt |
| Stödjande protokoll för TCP/IP: | Sant |
| 4 kvadrantsdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spänning/frekvensförhållande, 5 punkterFlödesvektorstyrning utan sensor, standardSpänning/frekvensförhållande - energisparande, kvadratisk U/fFlödesvektorstyrning utan sensor - energisparandeSpänning/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0.599 kHz |
| Transient övermoment: | 170...200 % av nominellt motormoment |
| Acceleration och retardation ramper: | LinjärUSCUSRamphastighetsväxlingAnpassning av accelerations-/retardationsrampAutomatisk stopp med DC-injektion vid acceleration/retardation |
| Motorslipkompensering: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig vid spänning/frekvensförhållande (2 eller 5 punkter) |
| Kopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med nedklassningsfaktor |
| Nominell kopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Bromshackare integrerad: | Sant |
| Maximal ansluten säkringsklass: | 8.0 A |
| Ledningsström: | 2.8 A vid 380 V (tung drift)2.2 A vid 500 V (tung drift) |
| Maximal ingångsström: | 2.8 A |
| Maximal utspänning: | 500 V |
| Nominell uteffekt: | 0.55 kW |
| Skenbar effekt: | 1.9 kVA vid 500 V (tung drift) |
| Kapacitet för DC-länk: | 220 µF |
| Nätverksfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätverksfrekvenstolerans: | 5 % |
| Förväntad ledning Isc: | 5 kA |
| 1 fas låg ström möjlig: | Falskt |
| Baslastström vid hög överbelastning: | 4.1 A |
| Tillämpning i bostads- och kommersiellt område tillåten: | Falskt |
| Tillämpning i industriområde tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 27.0 W |
| Effektförlust statisk strömoberoende: | 27.0 W |
| Effektförlust i W: | Fläkt: 27.0 W vid 380 V, kopplingsfrekvens 4 kHz |
| Husmaterial: | Plast |
| Med säkerhetsfunktion begränsad hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion Safe Operating Stop (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | nl-->Falskt |
| Med säkerhetsfunktion Safe Speed Monitor (SSM): | Falskt |
| Med säkerhetsfunktion Safe Stop 1 (SS1): | Sant |
| Med sft fct Safe Stop 2 (SS2): | Falskt |
| Med säkerhetsfunktion säker vridmomentsavstängning (STO): | Sant |
| Med säkerhetsfunktion Säker begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion Säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingångsfasbrott: omriktareÖverström mellan utgångsfaser och jord: omriktareÖverhettningsskydd: omriktareKortslutning mellan motorfaser: omriktareTermiskt skydd: omriktare |
| Manöverelement finns: | Sant |
| Bredd: | 45.0 mm |
| Höjd: | 325.0 mm |
| Djup: | 245.0 mm |
| Produktvikt: | 2.5 kg |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0.2...0.5 % av maxvärdet för analog ingångAQ1: +/- 0.3 % för analog utgång |
| Noggrannhet: | +/- 0.7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0.5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Samplingstid: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480966392 |
|---|
