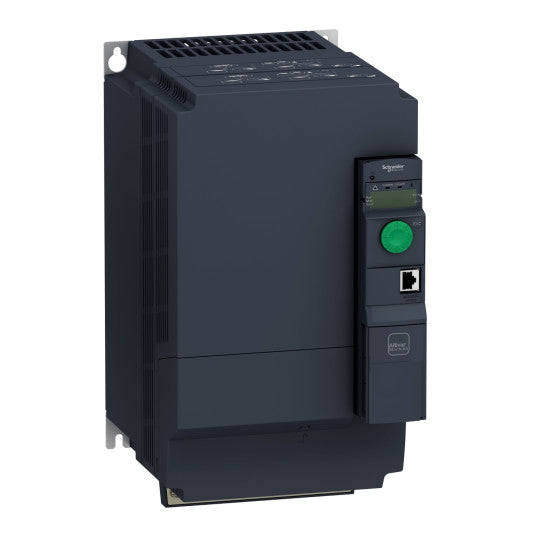

frekvensomriktare, ATV320, 11 kW, 380…500 V, 3-fas, bok - ATV320D11N4B
SKU : ATV320D11N4B
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare, ATV320, 11 kW, 380…500 V, 3-fas, bok - ATV320D11N4B
BESKRIVNING
| Produktserie: | Altivar Machine ATV320 |
|---|---|
| Produkt- eller komponenttyp: | Frekvensomformare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | Standardversion |
| Kapslingsform: | Bok |
| Nätverk antal faser: | 3 faser |
| Frekvensomformarens design: | U-omvandlare |
| Monteringsläge: | Väggmontering |
| Kommunikationsportprotokoll: | Modbus seriellCANopen |
| Valfritt kort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] märkt matningsspänning: | 380...500 V - 15...10 % |
| [Us] märkt matningsspänning: | 380...500 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 27.7 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 11 kW för tung drift |
| EMC-filter: | Integrerat EMC-filter klass C3 |
| IP-skyddsgrad: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Diskret ingångstyp: | STO säker vridmomentavstängning, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som puls ingång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sänka) |
| Antal diskreta utgångar: | 3 |
| Diskret utgångstyp: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mADQ- öppen kollektor 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Analog ingångstyp: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Analog utgångstyp: | Programvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarProgramvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Reläutgångstyp: | Konfigurerbar relälogik R1A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Kodareprotokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slav CANopen |
| Antal parallella hårdvarugränssnitt: | 0.0 |
| Antal hårdvarugränssnitt industriell Ethernet: | 0.0 |
| Antal hårdvarugränssnitt PROFINET: | 0.0 |
| Antal hårdvarugränssnitt seriell RS232: | 0.0 |
| Antal hårdvarugränssnitt seriell RS422: | 0.0 |
| Antal hårdvarugränssnitt seriell RS485: | 1.0 |
| Antal hårdvarugränssnitt seriell TTY: | 0.0 |
| Antal hårdvarugränssnitt USB: | 0.0 |
| Antal hårdvarugränssnitt andra: | 1.0 |
| Stödprotokoll för AS-Interface Safety at Work: | Falskt |
| Stödprotokoll för ASI: | Falskt |
| Stödprotokoll för SUCONET: | Falskt |
| Stödprotokoll för BACnet: | Falskt |
| Stödprotokoll för CAN: | Sant |
| Stödprotokoll för Data-Highway: | Falskt |
| Stödprotokoll för DeviceNet: | Sant |
| Stödprotokoll för DeviceNet Safety: | Falskt |
| Stödprotokoll för EtherNet/IP: | Sant |
| Stödprotokoll för Foundation Fieldbus: | Falskt |
| Stödprotokoll för INTERBUS: | Falskt |
| Stödprotokoll för INTERBUS-Safety: | Falskt |
| Stödprotokoll för KNX: | Falskt |
| Stödprotokoll för LON: | Falskt |
| Stödprotokoll för MODBUS: | Sant |
| Stödprotokoll för andra bussystem: | Sant |
| Stödprotokoll för PROFIBUS: | Sant |
| Stödprotokoll för PROFINET CBA: | Falskt |
| Stödprotokoll för PROFINET IO: | Sant |
| Stödprotokoll för PROFIsafe: | Falskt |
| Stödprotokoll för SafetyBUS P: | Falskt |
| Stödprotokoll för SERCOS: | Falskt |
| Stödprotokoll för TCP/IP: | Sant |
| 4-kvadrantdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spännings/frekvensförhållande, 5 punkterFlödesvektorstyrning utan sensor, standardSpännings/frekvensförhållande - Energisparläge, kvadratisk U/fFlödesvektorstyrning utan sensor - EnergisparlägeSpännings/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0.599 kHz |
| Transient övervridmoment: | 170...200 % av nominellt motorvridmoment |
| Accelerations- och decelerationsramper: | LinjärUSCUSRamperSwitchningAccelerations-/decelerationsramp anpassningAutomatisk accelerations-/decelerationsstopp med DC-injektion |
| Motorslipkompensation: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig i spännings/frekvensförhållande (2 eller 5 punkter) |
| Kopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med effektreduceringsfaktor |
| Nominell kopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Bromshackare integrerad: | Sant |
| Maximal tillhörande säkringsklassning: | 63.0 A |
| Linjeström: | 36.6 A vid 380 V (tung drift)25.6 A vid 500 V (tung drift) |
| Maximal ingångsström: | 36.6 A |
| Maximal utgångsspänning: | 500 V |
| Nominell uteffekt: | 11 kW |
| Skapparent effekt: | 22.2 kVA vid 500 V (tung drift) |
| DC-länkkapacitet: | 1410 µF |
| Nätfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätfrekvenstolerans: | 5 % |
| Förväntad linje Isc: | 22 kA |
| 1-fas låg ström möjlig: | Falskt |
| Basbelastningsström vid hög överbelastning: | 3.3 A |
| Användning i hushåll och kommersiella områden tillåten: | Falskt |
| Användning i industriområde tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 370 W |
| Effektförlust statisk strömoberoende: | 370 W |
| Effektförlust i W: | Fläkt: 370 W vid 380 V, omkopplingsfrekvens 4 kHz |
| Kapslingsmaterial: | Plast |
| Med säkerhetsfunktion begränsad säker hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion säkert driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion säker stopp 1 (SS1): | Sant |
| Med säkerhetsfunktion säker stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion säkert vridmomentavbrott (STO): | Sant |
| Med säkerhetsfunktion säker begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingångsfaskoppling: drivningÖverström mellan utgångsfaser och jord: drivningÖverhettningsskydd: drivningKortslutning mellan motorfaser: drivningTermiskt skydd: drivning |
| Kontrollelement finns: | Sant |
| Bredd: | 180 mm |
| Höjd: | 404.0 mm |
| Djup: | 232.0 mm |
| Produktvikt: | 6.8 kg |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0.2...0.5 % av maxvärdet för analog ingångAQ1: +/- 0.3 % för analog utgång |
| Noggrannhet: | +/- 0.7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0.5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Samplingsperiod: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480931314 |
|---|
