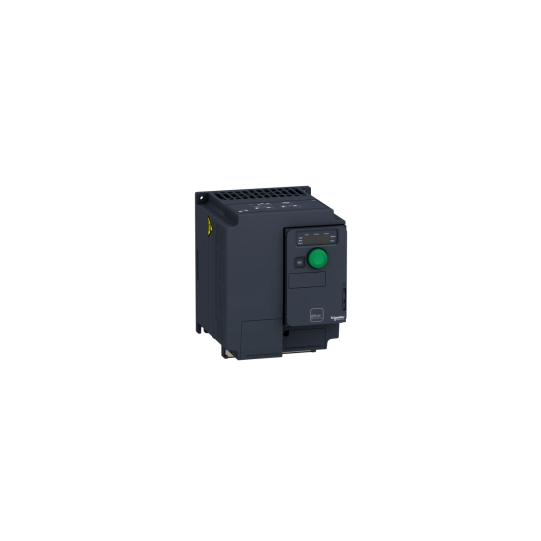

frekvensomriktare, ATV320, 2,2 kW, 380-500 V, 3-fas, kompakt - ATV320U22N4C
SKU : ATV320U22N4C
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare, ATV320, 2,2 kW, 380-500 V, 3-fas, kompakt - ATV320U22N4C
BESKRIVNING
| Produktserie: | Altivar Machine ATV320 |
|---|---|
| Typ av produkt eller komponent: | Frekvensomriktare |
| Produktspecifik applikation: | Komplexa maskiner |
| Variant: | StandardversionMed frånskiljare |
| Omformarens format: | Kompakt |
| Nätverksnummer faser: | 3 faser |
| Frekvensomvandlare utförande: | U-omvandlare |
| Monteringssätt: | Väggmontage |
| Kommunikationsportsprotokoll: | Modbus seriellCANopen |
| Tillvalskort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] märknivå matningsspänning: | 380...500 V - 15...10 % |
| [Us] nominell matningsspänning: | 380...500 V |
| Relativ symmetrisk näspänningstolerans: | 10 % |
| Nominell utström: | 5.5 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 2.2 kW för tung drift |
| EMC-filter: | Klass C2 EMC-filter integrerat |
| IP-skyddsklass: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Diskret ingångstyp: | STO säker vridmomentavstängning, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som pulsingång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sänka) |
| Antal diskreta utgångar: | 3 |
| Diskret utgångstyp: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAÖppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Typ av analog ingång: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentialspänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Typ av analog utgång: | Programvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarProgramvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Reläutgångstyp: | Konfigurerbar relälogik R1A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0,4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0,4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Encoderprotokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slave CANopen |
| Antal HW-gränssnitt parallell: | 0,0 |
| Antal HW-gränssnitt industriell Ethernet: | 0,0 |
| Antal HW-gränssnitt PROFINET: | 0,0 |
| Antal HW-gränssnitt seriell RS232: | 0,0 |
| Antal HW-gränssnitt seriell RS422: | 0,0 |
| Antal HW-gränssnitt seriell RS485: | 1,0 |
| Antal HW-gränssnitt seriell TTY: | 0,0 |
| Antal HW-gränssnitt USB: | 0,0 |
| Antal HW-gränssnitt övriga: | 1,0 |
| Stödprotokoll för AS-Interface Safety at Work: | Falskt |
| Stödprotokoll för ASI: | Falskt |
| Stödprotokoll för SUCONET: | Falskt |
| Stödprotokoll för BACnet: | Falskt |
| Stödprotokoll för CAN: | Sant |
| Stödprotokoll för Data-Highway: | Falskt |
| Stödprotokoll för DeviceNet: | Sant |
| Stödprotokoll för DeviceNet Safety: | Falskt |
| Stödprotokoll för EtherNet/IP: | Sant |
| Stödprotokoll för Foundation Fieldbus: | Falskt |
| Stödprotokoll för INTERBUS: | Falskt |
| Stödprotokoll för INTERBUS-Safety: | Falskt |
| Stödprotokoll för KNX: | Falskt |
| Stödprotokoll för LON: | Falskt |
| Stödprotokoll för MODBUS: | Sant |
| Stödprotokoll för andra bussystem: | Sant |
| Stödprotokoll för PROFIBUS: | Sant |
| Stödprotokoll för PROFINET CBA: | Falskt |
| Stödprotokoll för PROFINET IO: | Sant |
| Stödprotokoll för PROFIsafe: | Falskt |
| Stödprotokoll för SafetyBUS P: | Falskt |
| Stödprotokoll för SERCOS: | Falskt |
| Stödprotokoll för TCP/IP: | Sant |
| Fyrkvadrantsdrift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spänning/frekvensförhållande, 5 punkterFlödesvektorstyrning utan sensor, standardSpänning/frekvensförhållande - Energisparläge, kvadratisk U/fFlödesvektorstyrning utan sensor - EnergisparlägeSpänning/frekvensförhållande, 2 punkter |
| Synkron motorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0,599 kHz |
| Transient övervridmoment: | 170...200 % av nominellt motorvridmoment |
| Acceleration och retardation ramper: | LinjärUSCUSRampväxlingAcceleration/retardation rampanpassningAcceleration/retardation automatiskt stopp med DC-injektion |
| Motorslipkompensation: | Automatisk oavsett lastJusterbar 0...300 %Ej tillgänglig i spänning/frekvensförhållande (2 eller 5 punkter) |
| Kopplingsfrekvens: | 2...16 kHz justerbar4...16 kHz med reduceringsfaktor |
| Nominell kopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Bromschopper integrerad: | Sant |
| Maximal ansluten säkringsklassificering: | 16,0 A |
| Linjeström: | 8,7 A vid 380 V (tung drift)6,6 A vid 500 V (tung drift) |
| Maximal ingångsström: | 8,7 A |
| Maximal utspänning: | 500 V |
| Nominell uteffekt: | 2,2 kW |
| Schyneffekt: | 5,7 kVA vid 500 V (tung drift) |
| Kapacitet för DC-länk: | 280 µF |
| Nätverksfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätverksfrekvenstolerans: | 5 % |
| Potentiell kortslutningsström (Isc): | 5 kA |
| 1-fas låg ström möjlig: | Falskt |
| Baslastström vid hög överbelastning: | 8,0 A |
| Applikation i bostads- och kommersiella områden tillåten: | Falskt |
| Applikation i industriområde tillåten: | Sant |
| EMC-gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 74,0 W |
| Effektförlust statisk strömoberoende: | 74,0 W |
| Effektförlust i W: | Fläkt: 74,0 W vid 380 V, kopplingsfrekvens 4 kHz |
| Kapslingsmaterial: | Plast |
| Med säkerhetsfunktion Säker begränsad hastighet (SLS): | Sant |
| Med säkerhetsfunktion Säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion Säker driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion Säker position (SP): | Falskt |
| Med säkerhetsfunktion Säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion Säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion Säker stopp 1 (SS1): | Sant |
| Med säkerhetsfunktion Säker stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion Säker vridmomentavstängning (STO): | Sant |
| Med säkerhetsfunktion Säker begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion Säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingångsfasbrott: enhetÖverström mellan utgångsfaser och jord: enhetÖverhettningsskydd: enhetKortslutning mellan motorfaser: enhetTermiskt skydd: enhet |
| Manöverelement finns: | Sant |
| Bredd: | 140 mm |
| Höjd: | 184,0 mm |
| Djup: | 158,0 mm |
| Produktvikt: | 2,1 kg |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0,2...0,5 % av maxvärdet för analog ingångAQ1: +/- 0,3 % för analog utgång |
| Noggrannhet: | +/- 0,7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0,5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Samplingsperiod: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480966767 |
|---|
