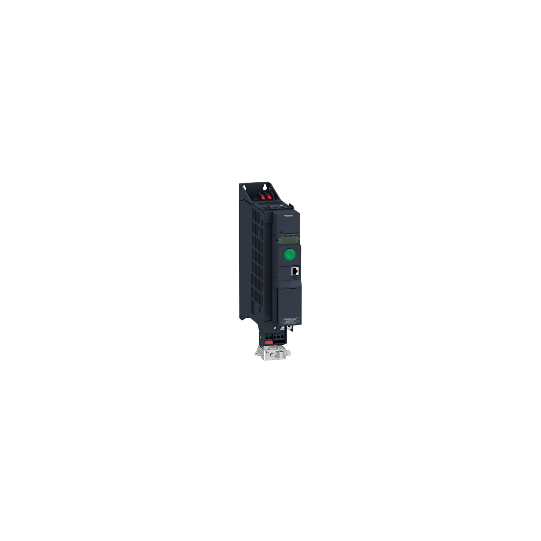

frekvensomriktare, ATV320, 7,5 kW, 380…500 V, 3-fas, bok - ATV320U75N4B
BESKRIVNING
| Produktserie: | Altivar Machine ATV320 |
|---|---|
| Produkt- eller komponenttyp: | Frekvensomriktare |
| Produktspecifik tillämpning: | Komplexa maskiner |
| Variant: | Standardversion |
| Format på enheten: | Bok |
| Nätverk antal faser: | 3 faser |
| Utformning av frekvensomvandlare: | U-omvandlare |
| Montering: | Väggmontering |
| Kommunikationsportprotokoll: | Modbus seriellCANopen |
| Tillvalskort: | Kommunikationsmodul, CANopenKommunikationsmodul, EtherCATKommunikationsmodul, Profibus DP V1Kommunikationsmodul, ProfinetKommunikationsmodul, Ethernet PowerlinkKommunikationsmodul, EtherNet/IPKommunikationsmodul, DeviceNet |
| [Us] märkspänning: | 380...500 V - 15...10 % |
| [Us] märkspänning: | 380...500 V |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Nominell utström: | 17.0 A |
| Antal ingångsfaser: | 3 |
| Antal utgångsfaser: | 3 |
| Motoreffekt kW: | 7.5 kW för tung drift |
| EMC-filter: | Klass C2 EMC-filter integrerat |
| IP-skyddsklass: | IP20 |
| Antal diskreta ingångar: | 7 |
|---|---|
| Typ av diskret ingång: | STO säker vridmomentavstängning, 24 V DC, impedans: 1.5 kOhmDI1...DI6 logiska ingångar, 24 V DC (30 V)DI5 programmerbar som puls ingång: 0...30 kHz, 24 V DC (30 V) |
| Diskret ingångslogik: | Positiv logik (källa)Negativ logik (sink) |
| Antal diskreta utgångar: | 3 |
| Typ av diskret utgång: | Öppen kollektor DQ+ 0...1 kHz 30 V DC 100 mAÖppen kollektor DQ- 0...1 kHz 30 V DC 100 mA |
| Antal analoga ingångar: | 3 |
| Typ av analog ingång: | AI1 spänning: 0...10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI2 bipolär differentiell spänning: +/- 10 V DC, impedans: 30 kOhm, upplösning 10 bitarAI3 ström: 0...20 mA (eller 4-20 mA, x-20 mA, 20-x mA eller andra mönster via konfiguration), impedans: 250 Ohm, upplösning 10 bitar |
| Antal analoga utgångar: | 1 |
| Typ av analog utgång: | Programvarukonfigurerbar ström AQ1: 0...20 mA impedans 800 Ohm, upplösning 10 bitarProgramvarukonfigurerbar spänning AQ1: 0...10 V DC impedans 470 Ohm, upplösning 10 bitar |
| Reläutgångstyp: | Konfigurerbar relälogik R1A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1B 1 NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R1CKonfigurerbar relälogik R2A 1 NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2C |
| Antal ingångar, dubbelriktade, ej potentialfria: | 0 |
| Antal ingångar, potentialfria: | 0 |
| Maximal kopplingsström: | Reläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 250 V ACReläutgång R1A, R1B, R1C vid resistiv last, cos fi = 1: 3 A vid 30 V DCReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1A, R1B, R1C, R2A, R2C vid induktiv last, cos fi = 0.4 och L/R = 7 ms: 2 A vid 30 V DCReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 250 V ACReläutgång R2A, R2C vid resistiv last, cos fi = 1: 5 A vid 30 V DC |
| Minsta kopplingsström: | Reläutgång R1A, R1B, R1C, R2A, R2C: 5 mA vid 24 V DC |
| Encoderprotokoll: | RS 422 |
| Datorport: | Sant |
| Optiskt gränssnitt finns: | Falskt |
| Åtkomstmetod: | Slave CANopen |
| Antal HW-gränssnitt parallella: | 0.0 |
| Antal HW-gränssnitt industriellt Ethernet: | 0.0 |
| Antal HW-gränssnitt PROFINET: | 0.0 |
| Antal HW-gränssnitt seriellt RS232: | 0.0 |
| Antal HW-gränssnitt seriellt RS422: | 0.0 |
| Antal HW-gränssnitt seriellt RS485: | 1.0 |
| Antal HW-gränssnitt seriellt TTY: | 0.0 |
| Antal HW-gränssnitt USB: | 0.0 |
| Antal HW-gränssnitt övrigt: | 1.0 |
| Stödjande protokoll för AS-Interface Safety at Work: | Falskt |
| Stödjande protokoll för ASI: | Falskt |
| Stödjande protokoll för SUCONET: | Falskt |
| Stödjande protokoll för BACnet: | Falskt |
| Stödjande protokoll för CAN: | Sant |
| Stödjande protokoll för Data-Highway: | Falskt |
| Stödjande protokoll för DeviceNet: | Sant |
| Stödjande protokoll för DeviceNet Safety: | Falskt |
| Stödjande protokoll för EtherNet/IP: | Sant |
| Stödjande protokoll för Foundation Fieldbus: | Falskt |
| Stödjande protokoll för INTERBUS: | Falskt |
| Stödjande protokoll för INTERBUS-Safety: | Falskt |
| Stödjande protokoll för KNX: | Falskt |
| Stödjande protokoll för LON: | Falskt |
| Stödjande protokoll för MODBUS: | Sant |
| Stödjande protokoll för andra bussystem: | Sant |
| Stödjande protokoll för PROFIBUS: | Sant |
| Stödjande protokoll för PROFINET CBA: | Falskt |
| Stödjande protokoll för PROFINET IO: | Sant |
| Stödjande protokoll för PROFIsafe: | Falskt |
| Stödjande protokoll för SafetyBUS P: | Falskt |
| Stödjande protokoll för SERCOS: | Falskt |
| Stödjande protokoll för TCP/IP: | Sant |
| 4 kvadrants drift möjlig: | Sant |
| Asynkron motorstyrningsprofil: | Spännings-/frekvensförhållande, 5 punkterFlödesvektorstyrning utan sensor, standardSpännings-/frekvensförhållande - Energibesparing, kvadratisk U/fFlödesvektorstyrning utan sensor - EnergibesparingSpännings-/frekvensförhållande, 2 punkter |
| Synkronmotorstyrningsprofil: | Vektorstyrning utan sensor |
| Maximal utgångsfrekvens: | 0.599 kHz |
| Övergående övermoment: | 170...200 % av nominellt motormoment |
| Accelerations- och retardationsramper: | LinjärUSCUSRampväxlingAnpassning av accelerations-/retardationsrampAutomatisk stopp med DC-injektion vid acceleration/retardation |
| Motorns slipkompensering: | Automatisk oavsett belastningJusterbar 0...300 %Ej tillgänglig i spännings-/frekvensförhållande (2 eller 5 punkter) |
| Växlingsfrekvens: | 2...16 kHz justerbar4...16 kHz med nedklassningsfaktor |
| Nominell omkopplingsfrekvens: | 4 kHz |
| Bromsning till stillastående: | Genom DC-injektion |
| Integrerad bromshackare: | Sant |
| Maximal associerad säkringsklassificering: | 40 A |
| Linjeström: | 26.5 A vid 380 V (tung drift)18.7 A vid 500 V (tung drift) |
| Maximal inström: | 26.5 A |
| Maximal utgångsspänning: | 500 V |
| Nominell uteffekt: | 7.5 kW |
| Skenbar effekt: | 16.2 kVA vid 500 V (tung drift) |
| Kapacitet för DC-länk: | 1110 µF |
| Nätfrekvens: | 50...60 Hz |
| Relativ symmetrisk nätfrekvenstolerans: | 5 % |
| Antagen linje Isc: | 22 kA |
| 1 fas låg ström möjlig: | Falskt |
| Baslastström vid hög överbelastning: | 17.0 A |
| Tillämpning i bostads- och kommersiella områden tillåten: | Falskt |
| Tillämpning i industriområden tillåten: | Sant |
| EMC gränsvärde (uppfyllt): | Sant |
| Effektförlust per enhet strömberoende: | 229.0 W |
| Effektförlust statisk strömoberoende: | 229.0 W |
| Effektavledning i W: | Fläkt: 229.0 W vid 380 V, kopplingsfrekvens 4 kHz |
| Kapslingsmaterial: | Plast |
| Med säkerhetsfunktion begränsad hastighet (SLS): | Sant |
| Med säkerhetsfunktion säker bromshantering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion säkert driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion säker position (SP): | Falskt |
| Med säkerhetsfunktion säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion säkert stopp 1 (SS1): | Sant |
| Med sft fct säkert stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion säkert vridmomentavbrott (STO): | Sant |
| Med säkerhetsfunktion säkert begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion säker riktning (SDI): | Falskt |
| Skyddstyp: | Ingångsfaskoppling: drivningÖverström mellan utgångsfaser och jord: drivningÖverhettningsskydd: drivningKortslutning mellan motorfaser: drivningTermiskt skydd: drivning |
| Manöverelement finns: | Sant |
| Bredd: | 150 mm |
| Höjd: | 308.0 mm |
| Djup: | 232.0 mm |
| Produktvikt: | 4.4 kg |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0.2...0.5 % av maxvärde för analog ingångAQ1: +/- 0.3 % för analog utgång |
| Noggrannhet: | +/- 0.7 % AI1, AI2, AI3 för en temperatur på -10...60 °C analog ingång+/- 0.5 % AI1, AI2, AI3 för en temperatur på 25 °C analog ingång+/- 1 % AQ1 för en temperatur på 25 °C analog utgång+/- 2 % AQ1 för en temperatur på -10...60 °C analog utgång |
| Provtagningslängd: | 2 ms (AI1, AI2, AI3) - analog ingång2 ms (AQ1) - analog utgång |
| Uppdateringstid: | Logisk ingång (DI1...DI4): 8 msReläutgång (R1A, R1B, R1C): 2 msReläutgång (R2A, R2C): 2 ms |
| EAN-kod: | 3606480931307 |
|---|
