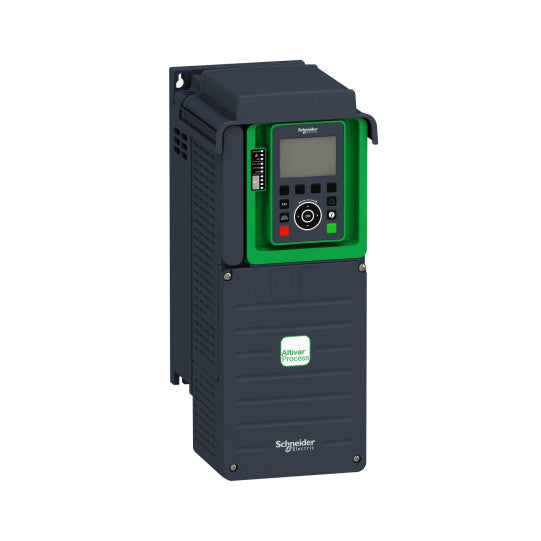

frekvensomriktare ATV630 - 7,5kW/10hk - 380...480V - IP21/UL typ 1 - ATV630U75N4
SKU : ATV630U75N4
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
frekvensomriktare ATV630 - 7,5kW/10hk - 380...480V - IP21/UL typ 1 - ATV630U75N4
BESKRIVNING
| Produktserie: | Altivar Process ATV600 |
|---|---|
| Typ av produkt eller komponent: | Frekvensomriktare |
| Produktspecifik applikation: | Processer och installationer |
| Enhetens kortnamn: | ATV630 |
| Variant: | Standardversion |
| Produktdestination: | SynkronmotorerAsynkronmotorer |
| EMC-filter: | Integrerat med 50 m som överensstämmer med EN/IEC 61800-3 kategori C2Integrerat med 150 m som överensstämmer med EN/IEC 61800-3 kategori C3 |
| IP-kapslingsklass: | IP21 enligt IEC 61800-5-1IP21 enligt IEC 60529 |
| [Us] märkspänning: | 380...480 V |
| Kapslingsklass: | UL typ 1 enligt UL 508C |
| Typ av kylning: | Forcerad konvektion |
| Matningsfrekvens: | 50...60 Hz - 5...5 % |
| [Us] märkspänning: | 380...480 V - 15...10 % |
| Motoreffekt kW: | 7,5 kW (normal drift)5,5 kW (tung drift) |
| Motoreffekt hk: | 10 hk normal drift7,5 hk tung drift |
| Linjeström: | 13,8 A vid 380 V (normal drift)11,9 A vid 480 V (normal drift)10,5 A vid 380 V (tung drift)9,2 A vid 480 V (tung drift) |
| Anticipated line Isc: | 50 kA |
| Skapparent effekt: | 9,9 kVA vid 480 V (normal drift)7,6 kVA vid 480 V (tung drift) |
| Kontinuerlig utgångsström: | 16,5 A vid 4 kHz för normal drift12,7 A vid 4 kHz för tung drift |
| Maximal transientström: | 18,2 A under 60 s (normal drift)19,1 A under 60 s (tung drift) |
| Asynkronmotorstyrningsprofil: | Variabelt vridmoment standardOptimerat vridmomentlägeKonstant vridmoment standard |
| Synkronmotorstyrningsprofil: | PermanentmagnetmotorSynkroniserad reluktansmotor |
| Frekvensomriktarens utfrekvens: | 0,1...500 Hz |
| Nominell omkopplingsfrekvens: | 4 kHz |
| Omkopplingsfrekvens: | 2...12 kHz justerbar4...12 kHz med nedklassningsfaktor |
| Säkerhetsfunktion: | STO (säker vridmomentfrånkoppling) SIL 3 |
| Diskret ingångslogik: | 16 förinställda hastigheter |
| Kommunikationsportprotokoll: | EthernetModbus seriellModbus TCP |
| Tillvalskort: | Kortplats A: kommunikationsmodul, Profibus DP V1Kortplats A: kommunikationsmodul, ProfinetKortplats A: kommunikationsmodul, DeviceNetKortplats A: kommunikationsmodul, Modbus TCP/EtherNet/IPKortplats A: kommunikationsmodul, CANopen daisy chain RJ45Kortplats A: kommunikationsmodul, CANopen SUB-D 9Kortplats A: kommunikationsmodul, CANopen skruvplintarKortplats A/kortplats B: digital och analog I/O-utbyggnadsmodulKortplats A/kortplats B: utgångsreläutbyggnadsmodulKortplats A: kommunikationsmodul, Ethernet IP/Modbus TCP/MD-LinkKommunikationsmodul, BACnet MS/TPKommunikationsmodul, Ethernet Powerlink |
| Utförande av frekvensomvandlare: | U-omvandlare |
|---|---|
| Nätfrekvens: | 50...60 Hz |
| Omgivande lufttransporttemperatur: | -40...70 °C |
| Relativ symmetrisk nätspänningstolerans: | 10 % |
| Maximal utspänning: | 480,0 V |
| Relativ symmetrisk nätfrekvenstolerans: | 5 % |
| Maximal acceleration vid stötar (under drift): | 150 m/s² vid 11 ms |
| Tillåten relativ luftfuktighet (under drift): | Klass 3K5 enligt EN 60721-3 |
| Maximal acceleration vid vibrationer (under drift): | 10 m/s² vid 13...200 Hz |
| Nominell utgående effekt: | 7,5 W |
| 4-kvadrantsdrift möjlig: | Falskt |
| Tillåten relativ luftfuktighet (under transport): | Klass 2K5 enligt EN 60721-3 |
| Tillåten relativ luftfuktighet (under lagring): | Klass 1K5 enligt EN 60721-3 |
| Kapacitet för DC-länk: | 1000,0 µF |
| Maximal utböjning under vibrerande belastning (under drift): | 1,5 mm vid 2...13 Hz |
| Manöverelement närvarande: | Sant |
| Antal HW-gränssnitt seriell TTY: | 0 |
| Effektförlust per enhet strömberoende: | 259,0 W |
| Effektförlust statisk strömoberoende: | 17,0 W |
| Antal utgångsfaser: | 3 |
| Maximal acceleration under vibrerande belastning (under transport): | 10 m/s² vid 13...200 Hz |
| Antal ingångsfaser: | 3 |
| Antal potentialfria ingångar: | 0 |
| Maximal utböjning under vibrerande belastning (under transport): | 1,5 mm vid 2...13 Hz |
| Integrerad bromshackare: | Falskt |
| Maximal acceleration under stötbelastning (under transport): | 150 m/s² vid 11 ms |
| Antal HW-gränssnitt USB: | 0 |
| Antal HW-gränssnitt övriga: | 0 |
| Optiskt gränssnitt närvarande: | Falskt |
| Datorport: | Sant |
| Stödjer protokoll för TCP/IP: | Sant |
| Tillåten användning i industriområde: | Sant |
| Tillåten användning i bostads- och kommersiella områden: | Falskt |
| Stödjer protokoll för PROFIBUS: | Sant |
| Antal HW-gränssnitt industriellt Ethernet: | 1 |
| Antal dubbelriktade, ej potentialfria ingångar: | 0 |
| 1-fas låg ström möjlig: | Falskt |
| Antal HW-gränssnitt parallell: | 0 |
| Stödjer protokoll för KNX: | Falskt |
| Stödjer protokoll för ASI: | Falskt |
| Antal HW-gränssnitt PROFINET: | 0 |
| Stödjer protokoll för CAN: | Sant |
| Stödjer protokoll för INTERBUS: | Falskt |
| Stödjer protokoll för DeviceNet: | Falskt |
| Stödjer protokoll för SUCONET: | Falskt |
| Stödjer protokoll för LON: | Falskt |
| Stödjer protokoll för MODBUS: | Sant |
| Stödjer protokoll för Data-Highway: | Falskt |
| Stödjer protokoll för PROFINET IO: | Sant |
| Stödjer protokoll för PROFINET CBA: | Sant |
| Maximal acceleration under stötbelastning (under lagring): | 150 m/s² vid 11 ms |
| Stödjer protokoll för Foundation Fieldbus: | Falskt |
| Stödjer protokoll för SERCOS: | Falskt |
| Maximal utböjning under vibrerande belastning (under lagring): | 1,5 mm vid 2...13 Hz |
| Stödjer protokoll för DeviceNet Safety: | Falskt |
| Stödjer protokoll för INTERBUS-Safety: | Falskt |
| Stödjer protokoll för PROFIsafe: | Falskt |
| Stödjer protokoll för EtherNet/IP: | Sant |
| Stödjer protokoll för AS-Interface Safety at Work: | Falskt |
| Maximal acceleration under vibrerande belastning (under lagring): | 10 m/s² vid 13...200 Hz |
| Med säkerhetsfunktion Säker vridmomentfrånkoppling (STO): | Sant |
| Med säkerhetsfunktion Säker stopp 2 (SS2): | Falskt |
| Med säkerhetsfunktion Säker stopp 1 (SS1): | Falskt |
| Stödjer protokoll för SafetyBUS P: | Falskt |
| Stödjer protokoll för BACnet: | Falskt |
| Stödjer protokoll för andra bussystem: | Falskt |
| Nominell utström: | 16,5 A |
| Med säkerhetsfunktion Säker bromsreglering (SBC/SBT): | Falskt |
| Med säkerhetsfunktion Säker driftstopp (SOS): | Falskt |
| Med säkerhetsfunktion Säker begränsad position (SLP): | Falskt |
| Med säkerhetsfunktion Säker begränsad hastighet (SLS): | Falskt |
| Med säkerhetsfunktion Säker hastighetsövervakning (SSM): | Falskt |
| Med säkerhetsfunktion Säker riktning (SDI): | Falskt |
| Basbelastningsström vid hög överbelastning: | 12,7 A |
| Basbelastningsström vid låg överbelastning: | 16,5 A |
| Antal HW-gränssnitt seriell RS232: | 0 |
| Med säkerhetsfunktion Säker programmerbar logik: | Falskt |
| Med säkerhetsfunktion Säker position (SP): | Falskt |
| EMC-gränsvärde (uppfyllt): | Sant |
| Miljöklass (under transport): | Klass 2C3 enligt EN 60721-3-2Klass 2S1 enligt EN 60721-3-2 |
| Miljöklass (under drift): | Klass 3C3 enligt IEC 60721-3-3Klass 3S3 enligt IEC 60721-3-3 |
| Miljöklass (under lagring): | Klass 1C3 enligt EN 60721-3-1Klass 1S2 enligt EN 60721-3-1 |
| Antal HW-gränssnitt seriell RS422: | 0 |
| Antal HW-gränssnitt seriell RS485: | 1 |
| Monteringsmetod: | Väggmontering |
| Nätverksnummer av faser: | 3 faser |
| Diskret utgångsnummer: | 0 |
| Diskret utgångstyp: | Reläutgångar R1A, R1B, R1C 250 V AC 3000 mAReläutgångar R1A, R1B, R1C 30 V DC 3000 mAReläutgångar R2A, R2C 250 V AC 5000 mAReläutgångar R2A, R2C 30 V DC 5000 mAReläutgångar R3A, R3C 250 V AC 5000 mAReläutgångar R3A, R3C 30 V DC 5000 mA |
| Utspänning: | |
| Tillåten tillfällig strömökning: | 1,1 x In under 60 s (normal drift)1,5 x In under 60 s (tung drift) |
| Motorns slipkompensation: | Ej tillgänglig i permanentmagnetmotorlagstiftningKan undertryckasAutomatisk oavsett belastningJusterbar |
| Acceleration och retardation ramper: | Linjär justerbar separat från 0,01...9999 s |
| Fysiskt gränssnitt: | Ethernet2-ledare RS 485 |
| Bromsning till stillastående: | Genom DC-insprutning |
| Skyddstyp: | Termiskt skydd: motorSäker vridmomentfrånkoppling: motorMotorfasbrott: motorTermiskt skydd: drivningSäker vridmomentfrånkoppling: drivningÖverhettning: drivningÖverström mellan utgångsfaser och jord: drivningÖverbelastning av utspänning: drivningKortslutningsskydd: drivningMotorfasbrott: drivningÖverspänning på DC-bussen: drivningNätöverspänning: drivningNätunderspänning: drivningNätfasfel: drivningÖverhastighet: drivningBrott på styrkretsen: drivning |
| Överföringshastighet: | 10, 100 Mbit/s4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Frekvensupplösning: | Displayenhet: 0,1 HzAnalog ingång: 0,012/50 Hz |
| Överföringsram: | RTU |
| Elektrisk anslutning: | Styrning: löstagbara skruvplintar 0,5...1,5 mm²/AWG 20...AWG 16Motor: skruvplint 6...10 mm²/AWG 10...AWG 8Linjesida: skruvplint 4...6 mm²/AWG 12...AWG10 |
| Anslutningstyp: | RJ45 (på den fjärrstyrda grafiska terminalen) för Ethernet/Modbus TCPRJ45 (på den fjärrstyrda grafiska terminalen) för Modbus seriell |
| Dataformat: | 8 bitar, konfigurerbar udda, jämn eller ingen paritet |
| Typ av polarisering: | Ingen impedans |
| Växlingsläge: | Halv duplex, full duplex, automatisk förhandling Ethernet/Modbus TCP |
| Antal adresser: | 1...247 för Modbus seriell |
| Åtkomstmetod: | Slav Modbus TCP |
| Matning: | Extern matning för digitala ingångar: 24 V DC (19...30 V), Intern matning för referenspotentiometer (1 till 10 kOhm): 10,5 V DC +/- 5 %, Intern matning för digitala ingångar och STO: 24 V DC (21...27 V), |
| Lokal signalering: | 3 lysdioder för lokal diagnostik3 lysdioder (dubbel färg) för inbäddad kommunikationsstatus4 lysdioder (dubbel färg) för kommunikationsmodulstatus1 lysdiod (röd) för närvaro av spänning |
| Bredd: | 171 mm |
| Höjd: | 409 mm |
| Djup: | 233 mm |
| Produktvikt: | 7,7 kg |
| Analogt ingångsnummer: | 3 |
| Analog ingångstyp: | AI1, AI2, AI3 mjukvarukonfigurerbar spänning: 0...10 V DC, impedans: 31,5 kOhm, upplösning 12 bitarAI1, AI2, AI3 mjukvarukonfigurerbar ström: 0...20 mA, impedans: 250 Ohm, upplösning 12 bitarAI2 spänningsanalog ingång: - 10...10 V DC, impedans: 31,5 kOhm, upplösning 12 bitar |
| Diskret ingångsnummer: | 8 |
| Diskret ingångstyp: | DI7, DI8 programmerbar som pulsutgång: 0...30 kHz, 24 V DC ( |
| Ingångskompatibilitet: | DI1...DI6: diskret ingångsnivå 1 PLC enligt EN/IEC 61131-2DI5, DI6: diskret ingångsnivå 1 PLC enligt IEC 65A-68STOA, STOB: diskret ingångsnivå 1 PLC enligt EN/IEC 61131-2 |
| Diskret ingångslogik: | Positiv logik (källa) (DI1...DI8), 11 V (tillstånd 1)Negativ logik (sänk) (DI1...DI8), > 16 V (tillstånd 0), |
| Analogt utgångsnummer: | 2 |
| Analog utgångstyp: | Mjukvarukonfigurerbar spänning AQ1, AQ2: 0...10 V DC impedans 470 Ohm, upplösning 10 bitarMjukvarukonfigurerbar ström AQ1, AQ2: 0...20 mA, upplösning 10 bitarMjukvarukonfigurerbar ström DQ-, DQ+: 30 V DCMjukvarukonfigurerbar ström DQ-, DQ+: 100 mA |
| Samplingsperiod: | 2 ms +/- 0,5 ms (DI1...DI4) - diskret ingång5 ms +/- 1 ms (DI5, DI6) - diskret ingång5 ms +/- 0,1 ms (AI1, AI2, AI3) - analog ingång10 ms +/- 1 ms (AO1) - analog utgång |
| Noggrannhet: | +/- 0,6 % AI1, AI2, AI3 för en temperaturvariation 60 °C analog ingång+/- 1 % AO1, AO2 för en temperaturvariation 60 °C analog utgång |
| Linjäritetsfel: | AI1, AI2, AI3: +/- 0,15 % av maximalt värde för analog ingångAO1, AO2: +/- 0,2 % för analog utgång |
| Reläutgångsnummer: | 3 |
| Reläutgångstyp: | Konfigurerbar relälogik R1: felrelä NO/NC elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R2: sekvensrelä NO elektrisk hållbarhet 100000 cyklerKonfigurerbar relälogik R3: sekvensrelä NO elektrisk hållbarhet 100000 cykler |
| Uppdateringsfrekvens: | Reläutgång (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Minsta brytström: | Reläutgång R1, R2, R3: 5 mA vid 24 V DC |
| Maximal brytström: | Reläutgång R1, R2, R3 på resistiv last, cos phi = 1: 3 A vid 250 V ACReläutgång R1, R2, R3 på resistiv last, cos phi = 1: 3 A vid 30 V DCReläutgång R1, R2, R3 på induktiv last, cos phi = 0,4 och L/R = 7 ms: 2 A vid 250 V ACReläutgång R1, R2, R3 på induktiv last, cos phi = 0,4 och L/R = 7 ms: 2 A vid 30 V DC |
| Isolering: | Mellan ström- och styrterminaler |
| Maximal utgångsfrekvens: | 500 kHz |
| Maximal tillhörande säkringsklassning: | 25,0 A |
| Maximal ingångsström: | 13,8 A |
| Specifik applikation: | Verktyg |
| IP-kapslingsklass: | IP21 |
| Diskret och processbaserad tillverkning: | Kompressor centrifugal Byggnad - VVSÖvriga applikationer Livsmedel och dryckeproduktionFläkt Gruvdrift mineral och metallPump Gruvdrift mineral och metallFläkt Olja och gasÖvriga applikationer Vatten och avloppsskruvkompressor Byggnad - VVSPump Livsmedel och dryckeproduktionFläkt Livsmedel och dryckeproduktionAtomisering Livsmedel och dryckeproduktionElektrisk dränkbar pump (ESP) Olja och gasVatteninsprutningspump Olja och gasJetbränslepump Olja och gasKompressor för raffinaderi Olja och gasCentrifugalpump Vatten och avloppDeplacementpump Vatten och avloppElektrisk dränkbar pump (ESP) Vatten och avloppSkruvpump Vatten och avloppLobkompressor Vatten och avloppSkruvkompressor Vatten och avloppKompressor centrifugal Vatten och avloppFläkt Vatten och avloppTransportör Vatten och avloppBlandare Vatten och avlopp |
| Effektområde: | 7...11 kW vid 380...440 V 3 faser7...11 kW vid 480...500 V 3 faser |
| Motortyp: | Frekvensomriktare |
| Höljesmaterial: | Plast |
| Antal per set: | 1 |
| Kapslingsmontage: | Väggmonterad |
| EAN-kod: | 3606480758157 |
|---|
