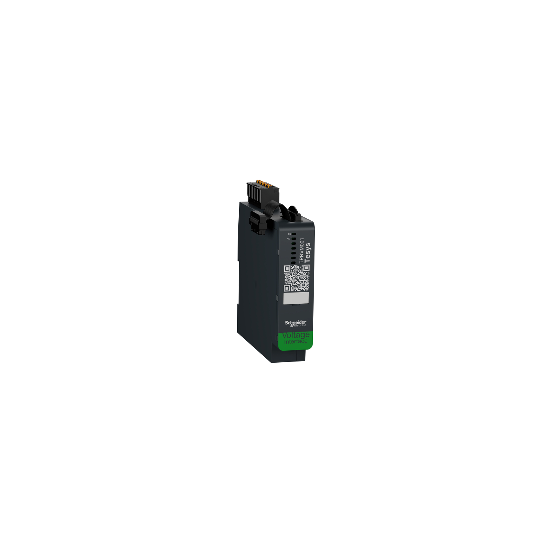

Spänningsgränssnittsmodul, TeSys island - TPRVM001
SKU : TPRVM001
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Spänningsgränssnittsmodul, TeSys island - TPRVM001
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys island |
| Kort namn på enhet: | TPRVM |
| Produkt- eller komponenttyp: | Spänningsgränssnittsmodul |
| Enhetspresentation: | Övervakning av nätspänningen som försörjer önRapportering av spänningen till busskopplaren för att möjliggöra ström- och energimätning |
| Modulens funktion: | Övervakning av spänningar i enfassystem L-N eller L-LÖvervakning av spänningar i trefassystem utan neutral N-anslutningBeräkning av RMS-fasspänningar, spänningsfasföljd, grundfrekvensIdentifiering av dopp- och svällhändelser, nivå och varaktighet |
| Produktkompatibilitet: | TPRBC busskoppling |
| [Ue] nominell driftspänning: | 690 V AC 47...63 Hz |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 61010-1 |
| [Uimp] nominell impulsspänning: | 6 kV enligt IEC 61010-1 |
| Överspänningskategori: | III |
| Mättyp: | Fasspänning 100...690 VFrekvens fas 47...63 HzFassekvens |
| Mätnoggrannhet: | Spänning: +/- 5 %, Frekvens: +/- 1 Hz, |
| Lokal signalering: | 1 lysdiod (grön/röd) för DS (enhetsstatus)1 lysdiod (grön/röd) för VS (spänningsstatus) |
| [Us] nominell matningsspänning: | 24 V DC från busskopplaren |
|---|---|
| Strömförbrukning: | 2 mA |
| Effektförlust i W: | 0,5 W max. |
| Standarder: | IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201 |
| Produktcertifieringar: | CSAULEAC (väntande) |
| Monteringsmetod: | Horisontell och vertikal (35 mm symmetrisk skena) |
| Anslutningar - plintar: | Mätingång: Löstagbar fjäderplint 3 kablar 0,2...2,5 mm² (AWG 24...AWG 14) styvMätingång: Löstagbar fjäderplint 3 kablar 0,2...2,5 mm² (AWG 24...AWG 14) flexibel utan ändhylsaMätingång: Löstagbar fjäderplint 3 kablar 0,25...2,5 mm² (AWG 22...AWG 14) flexibel med ändhylsa |
| Bredd: | 25 mm |
| Höjd: | 118 mm |
| Djup: | 114 mm |
| Nettovikt: | 0,159 kg |
| Omgivningstemperatur för förvaring: | -25...70 °C |
|---|---|
| Omgivningstemperatur för drift: | -10...60 °C |
| Relativ luftfuktighet: | 5...95 % |
| Driftshöjd: | 0...2000 m utan nedklassning |
| IP-kapslingsklass: | IP20 |
| Föroreningsgrad: | 2 |
| Skyddsbehandling: | TC |
| Brandmotstånd: | 960 °C enligt UL 94 |
| Stötbeständighet: | 15 gn (varaktighet = 11 ms) enligt IEC 60068-2-27 |
| Vibrationsmotstånd: | 1,5 mm topp-till-topp (f= 3...13 Hz) enligt IEC 60068-2-61 gn (f= 13...200 Hz) enligt IEC 60068-2-6 |
| Elektromagnetisk kompatibilitet: | Elektrostatisk urladdning, nivå 3, 8 kV luft, 6 kV kontakt, enligt EN/IEC 61000-4-2Strålfält, nivå 3, 10 V/m, enligt EN/IEC 61000-4-3Nätspänningskrets: immunitetstest för snabba transienter, nivå 3, 2 kV, enligt EN/IEC 61000-4-4Nätspänningskrets: immunitetstest för överspänning (common mode), nivå 3, 2 kV, enligt EN/IEC 61000-4-5 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Enhetstyp för förpackning 1: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3606489832889 |
|---|
