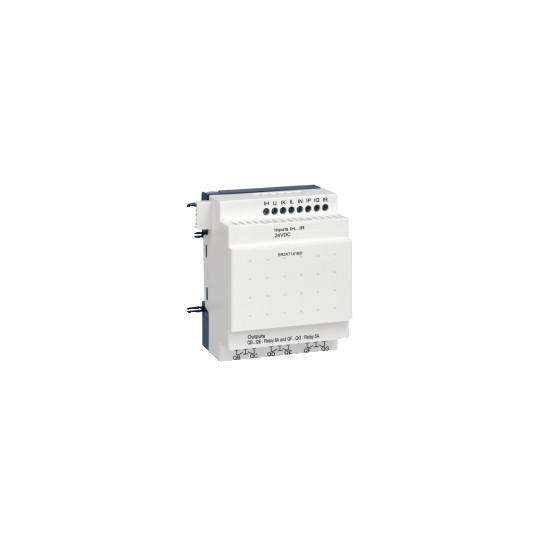

Zelio Logic – I/O-expansionsmodul – 14 in-/utgångar – 24 VDC – SR3XT141BD
SKU : SR3XT141BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Zelio Logic – I/O-expansionsmodul – 14 in-/utgångar – 24 VDC – SR3XT141BD
BESKRIVNING
| Produktsortiment: | Zelio Logic |
|---|---|
| Produktfunktion: | Diskreta I/O-expansionsmodul |
| Antal kontrollprogramrader: | 120 med ladderprogrammering |
|---|---|
| Cykel tid: | 6…90 ms |
| Tidsbesparing: | 10 år vid 25 °C |
| Klockdrift: | 12 min/år vid 0…55 °C |
| Kontroller: | Programminne vid varje uppstart |
| [Us] matningsspänning: | 24 V DC |
| Gränser för matningsspänning: | 19.2…30 V |
| Polaritetsskydd: | Med |
| Antal digitala ingångar: | 8 följer EN/IEC 61131-2 typ 1 |
| Typ av digital ingång: | Resistiv |
| Spänning, digitala ingångar: | 24 V DC |
| Digital ingångsström: | 4 mA |
| Räknarfrekvens: | 1 kHz för diskret ingång |
| Garanterad tillstånd 1-spänning: | >= 15 V för digital ingångskrets I1 till IA och IH till IR>= 15 V för IB till IG används som digital ingångskrets |
| Garanterad tillstånd 0-spänning: | <= 5 V för digital ingångskrets I1 till IA och IH till IR<= 5 V för IB till IG används som digital ingångskrets |
| Garanterad ström tillstånd 1: | >= 1,2 mA för IB till IG används som digital ingångskrets>= 2,2 mA för digital ingångskrets I1 till IA och IH till IR |
| Garanterad ström tillstånd 0: | <= 0,5 mA för IB till IG används som digital ingångskrets<= 0,75 mA för digital ingångskrets I1 till IA och IH till IR |
| Digital ingångskompatibilitet: | 3-tråds PNP närhetssensorer (diskret ingång) |
| Ingångsimpedans: | 12 kOhm (IB till IG används som digital ingångskrets)7,4 kOhm (digital ingångskrets I1 till IA och IH till IR) |
| Antal utgångar: | 6 reläutgång(ar) |
| Utspänningsgränser: | 24…250 V AC (reläutgång)5…30 V DC (reläutgång) |
| Beskrivning av kontakter: | "F" för reläutgång |
| Utgång termisk ström: | 5 A för 2 utgångar (reläutgång)8 A för 4 utgångar (reläutgång) |
| Elektrisk livslängd: | 500000 cykler vid 230 V, 0,9 A (AC-15) för reläutgång följer EN/IEC 60947-5-1500000 cykler vid 230 V, 1,5 A (AC-12) för reläutgång följer EN/IEC 60947-5-1500000 cykler vid 24 V, 0,6 A (DC-13) för reläutgång följer EN/IEC 60947-5-1500000 cykler vid 24 V, 1,5 A (DC-12) för reläutgång följer EN/IEC 60947-5-1 |
| Kopplingsström i mA: | >= 10 mA vid 12 V (reläutgång) |
| Tillgänglighetsfrekvens i Hz: | 0,1 Hz (vid märkström) för reläutgång10 Hz (ingen belastning) för reläutgång |
| Mekanisk livslängd: | 10000000 cykel (reläutgång) |
| [Uimp] märkisolationsspänning: | 4 kV följer EN/IEC 60947-1 och EN/IEC 60664-1 |
| Responstid: | 10 ms (från fas 0 till fas 1) för reläutgång5 ms (från fas 1 till fas 0) för reläutgång |
| Anslutningstyp: | Skruvterminaler, flexibel kabel med kabelände 1 x 0,25 till 1 x 2,5 mm² / AWG 24…AWG 14 AWGSkruvterminaler, flexibel kabel med kabelände 2 x 0,25 till 2 x 0,75 mm² / AWG 24 till AWG 18 AWGSkruvterminaler, halvhård kabel 1 x 0,2 till 1 x 2,5 mm² / AWG 25 till AWG 14 AWGSkruvterminaler, stel kabel 1 x 0,2 till 1 x 2,5 mm² / AWG 25 till AWG 14 AWGSkruvterminaler, stel kabel 2 x 0,2 till 2 x 1,5 mm² / AWG 24 till AWG 16 AWG |
| Åtdragningsmoment: | 0,5 N.m |
| Överspänningskategori: | III följer EN/IEC 60664-1 |
| Vikt: | 0,22 kg |
| Produktcertifieringar: | CSAC-TickGLGOSTUL |
|---|---|
| Standarder: | EN/IEC 60068-2-27 EaEN/IEC 60068-2-6 FcEN/IEC 61000-4-11EN/IEC 61000-4-12EN/IEC 61000-4-2 nivå 3EN/IEC 61000-4-3EN/IEC 61000-4-4 nivå 3EN/IEC 61000-4-5EN/IEC 61000-4-6 nivå 3 |
| IP-skyddsnivå: | IP20 (anslutningsplint) följer IEC 60529IP40 (frontpanel) följer IEC 60529 |
| Miljöegenskaper: | EMC-direktiv följer EN/IEC 61000-6-2EMC-direktiv följer EN/IEC 61000-6-3EMC-direktiv följer EN/IEC 61000-6-4EMC-direktiv följer EN/IEC 61131-2 zon BLågspänningsdirektiv följer EN/IEC 61131-2 |
| Strålad/ledd störning: | Klass B följer EN 55022-11 grupp 1 |
| Föroreningsgrad: | 2 följer EN/IEC 61131-2 |
| Drifttemperatur: | -20…40 °C i icke-ventilerad kapsling följer IEC 60068-2-1 och IEC 60068-2-2-20…55 °C följer IEC 60068-2-1 och IEC 60068-2-2 |
| Omgivningstemperatur för lagring: | -40…70 °C |
| Driftshöjd: | 2000 m |
| Transport höjd: | <= 3048 m |
| Relativ fuktighet: | 95 % utan kondens eller droppande vatten |
| EAN-kod: | 3389110550115 |
|---|---|
| Påminnelser: | Denna Schneider Electric produkt SR3XT141BD är en diskret I/O-expansionsmodul från Zelio Logic-sortimentet. |
