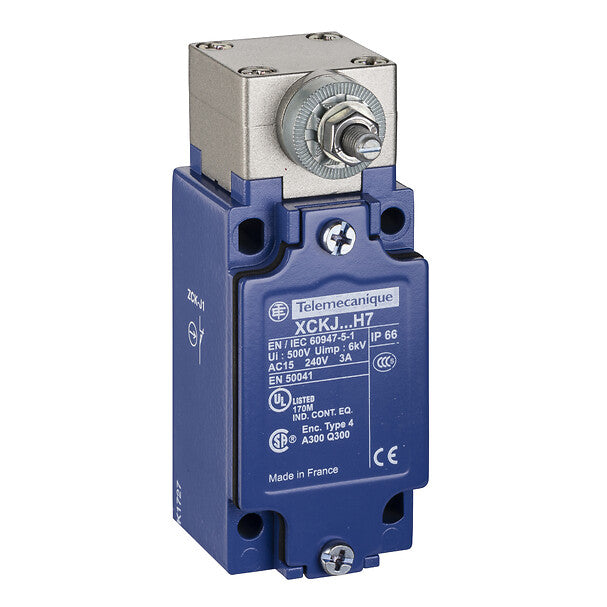

XCKJ105H7
BESKRIVNING
Gränslägesbrytare, XC Standard, XCKJ, vridhuvud utan manöverspak, 1NC+1 NO, snabbfunktion, 1/2NPT
Produktsortiment
Telemecanique Gränslägesbrytare XC Standard
Serienamn
Standardformat
Typ av produkt eller komponent
Gränslägesbrytare
Kort namn på enhet
XCKJ
Sensordesign
-
Kroppstyp
Fast
Huvudtyp
Vridhuvud
Material
Metall
Kroppsmaterial
Zamak
Huvudmaterial
Zamak
Monteringsläge
Med hjälp av kroppen
Rörelse av manöverhuvudet
Vridbar
Typ av manöverdon
Fjäderretur utan manöverspak
Typ av tillvägagångssätt
Sidotillvägagångssätt, 1 eller 2 programmerbara riktningar
Kabelingång
1 ingång gängad för 1/2" NPT-kabelförskruvning
Kontakttyp och sammansättning
1 NC + 1 NO
Kontaktfunktion
Snabbfunktion
Kontakters isoleringsform
Zb
Elektrisk anslutning
Skruvklämanslutningar, klämmkapacitet: 1 x 0.34...2 x 1.5 mm²
Positiv öppning
Med
Resistans över terminaler
25 MOhm enligt IEC 60255-7 kategori 3
Terminallbeskrivning ISO nr 1
(21-22)NC
(13-14)NO
(13-14)NO
Stöttålighet
50 gn under 11 ms enligt IEC 60068-2-27
Vibrationstålighet
25 gn (f= 10-500 Hz) enligt IEC 60068-2-6
IP-skyddsklass
IP66 enligt IEC 60529
IK-skyddsklass
IK07 enligt IEC 62262
Överspänningskategori
Klass I enligt IEC 61140, klass I enligt NF C 20-030
Skyddande behandling
TH
Produktcertifieringar
CSA
CCC
UL
CCC
UL
Standarder
CSA C22.2 No 14
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
Enhetstyp av förpackning 1
PCE
Antal enheter i förpackning 1
1
Odelbar försäljningskvantitet
1
