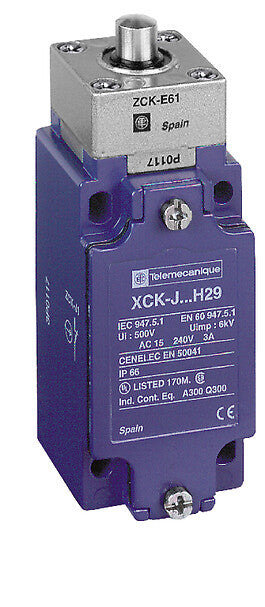

XCKJ161D
BESKRIVNING
Gränslägesbrytare, XC Standard, XCKJ, metallkolv, 1NC+1 NO, snabbfunktion, M12
Produktsortiment
Telemecanique Gränslägesbrytare XC Standard
Serienamn
Standardformat
Produkt eller komponenttyp
Gränslägesbrytare
Enhetens kortnamn
XCKJ
Sensordesign
Form B enl. CENELEC EN 50041
Kroppstyp
Fast
Huvudtyp
Kolvhuvud
Material
Metall
Kroppsmaterial
Zamak
Huvudmaterial
Zamak
Fästningsläge
Av kroppen
Manöverhuvudets rörelse
Linjär
Typ av operatör
Fjäderreturkolv metall
Typ av anslutning
Vertikal anslutning, 1 riktning
Kontakttyp och sammansättning
1 NC + 1 NO
Kontaktfunktion
Snabbfunktion
Brytaraktivering
Vid ände
Kontaktisoleringsform
Zb
Elektrisk anslutning
Hankontakt M12, 5 stift
Positiv öppning
Med
Repeternoggrannhet
0,1 mm vid aktiveringspunkterna med 1 miljon manövercykler
Motstånd över terminaler
25 MOhm enl. IEC 60255-7 kategori 3
Terminalbeskrivning ISO nr 1
(21-22)NC
(13-14)NO
(13-14)NO
Stöttålighet
50 gn för 11 ms enl. IEC 60068-2-27
Vibrationsmotstånd
25 gn (f= 10-500 Hz) enl. IEC 60068-2-6
Kapslingsklass IP
IP66 enl. IEC 60529
Kapslingsklass IK
IK07 enl. IEC 62262
Överspänningskategori
Klass I enl. IEC 61140, klass I enl. NF C 20-030
Skyddsbehandling
TH
Produktcertifieringar
CSA
CCC
UL
CCC
UL
Standarder
CSA C22.2 No 14
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
Förpackning 1, enhetstyp
PCE
Antal enheter i förpackning 1
1
Förpackning 2, enhetstyp
S01
Antal enheter i förpackning 2
6
Förpackning 2, höjd
15 CENTIMETER
Förpackning 2, bredd
15 CENTIMETER
Förpackning 2, längd
40 CENTIMETER
Förpackning 2, vikt
3.024 KILOGRAM
Odelbar försäljningskvantitet
1
