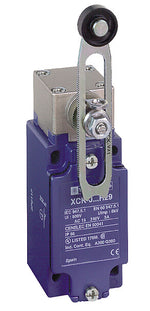

XCKJ562
BESKRIVNING
Gränslägesbrytare, XC Standard, XCKJ, rullkolv i stål, 1NC+1 NO, långsam brytning, Pg13
Produktsortiment
Telemecanique Gränslägesbrytare XC Standard
Serienamn
Standardformat
Produkt- eller komponenttyp
Gränslägesbrytare
Enhetens kortnamn
XCKJ
Sensordesign
-
Kroppstyp
Fast
Huvudtyp
Kolvhuvud
Material
Metall
Kroppsmaterial
Zamak
Huvudmaterial
Zamak
Monteringsläge
Vid kroppen
Rörelse av manöverdon
Linjär
Typ av operatör
Fjäderreturrullkolv metall
Typ av angrepp
Sidoförflyttning, 2 riktningar
Kabelgenomföring
1 ingång gängad för Pg 13,5 kabelgenomföring, kabelns ytterdiameter: 9-12 mm
Kontakttyp och sammansättning
1 NC + 1 NO
Kontaktfunktion
Långsam brytning, bryt före till
Brytaraktivering
Med 30° kam
Kontaktisolationsform
Zb
Elektrisk anslutning
Skruvklämanslutningar, klämkapacitet: 1 x 0.5...2 x 2.5 mm²
Positiv öppning
Med
Motstånd över anslutningar
25 MOhm i enlighet med IEC 60255-7 kategori 3
Plintbeskrivning ISO nr 1
(21-22)NC
(13-14)NO
(13-14)NO
Stöttålighet
50 gn under 11 ms i enlighet med IEC 60068-2-27
Vibrationsmotstånd
25 gn (f= 10-500 Hz) i enlighet med IEC 60068-2-6
IP-kapslingsklass
IP66 i enlighet med IEC 60529
IK-kapslingsklass
IK07 i enlighet med IEC 62262
Överspänningskategori
Klass I i enlighet med IEC 61140, klass I i enlighet med NF C 20-030
Skyddsbehandling
TH
Produktcertifieringar
CSA
CCC
UL
CCC
UL
Standarder
CSA C22.2 nr 14
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
CENELEC EN 50041
UL 508
IEC 60947-5-1
IEC 60204-1
Enhetstyp av förpackning 1
PCE
Antal enheter i förpackning 1
1
Förpackning 2 höjd
4 CENTIMETER
Förpackning 2 bredd
7 CENTIMETER
Förpackning 2 längd
13 CENTIMETER
Förpackning 2 vikt
450 KILOGRAM
Odelbar försäljningskvantitet
1
