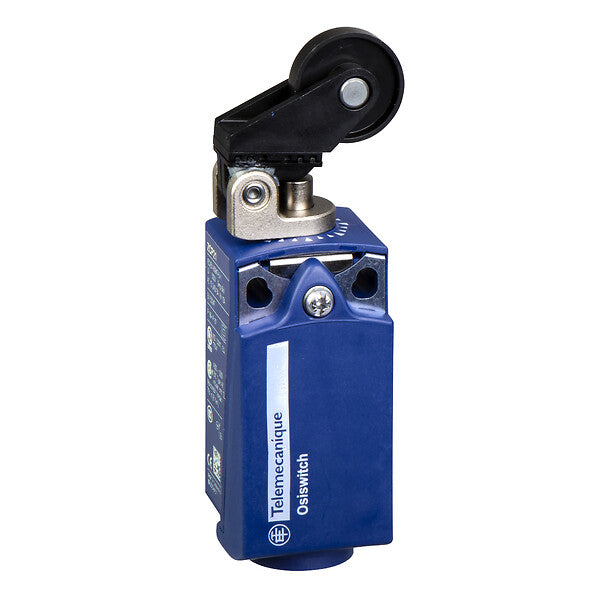

XCKP2145N12X1
BESKRIVNING
Gränslägesbrytare, Gränslägesbrytare XC Standard, XCKP, metallkolv, 1NC+1 NO, snabb
Produktsortiment
Telemecanique Gränslägesbrytare XC Standard
Serienamn
Standardformat
Produkt- eller komponenttyp
Gränslägesbrytare
Enhetens kortnamn
XCKP
Sensordesign
Kompakt form B enligt CENELEC EN 50047
Kroppstyp
Fast
Huvudtyp
Kolvhuvud
Material
Plast
Kroppsmaterial
Plast
Huvudmaterial
Zamak
Fästmetod
Med stommen
Manöverhuvudets rörelse
Linjär
Manöverdonstyp
Fjäderreturkolv metall
Typ av tillvägagångssätt
Vertikalt tillvägagångssätt, 1 riktning
Kontakttyp och sammansättning
1 NC + 1 NO
Kontaktfunktion
Snabbverkan
Omkoppling
På ändan
Elektrisk anslutning
Hankontakt M12, 4 stift
Kontaktisoleringsform
Zb
Positiv öppning
Med
Repeternoggrannhet
0,1 mm vid utlösningspunkterna med 1 miljon manövercykler
Resistans över terminaler
25 MOhm enligt IEC 60255-7 kategori 3
Terminalbeskrivning ISO nr 1
(21-22)NC
(13-14)NO
(13-14)NO
Stöttålighet
50 gn under 11 ms enligt IEC 60068-2-27
Vibrationstålighet
25 gn (f= 10-500 Hz) enligt IEC 60068-2-6
IP-skyddsgrad
IP66 enligt IEC 60529, IP67 enligt IEC 60529
IK-skyddsgrad
IK04 enligt IEC 62262
Skyddsklass för elektrisk stöt
Klass II enligt IEC 61140, klass II enligt NF C 20-030
Skyddsbehandling
TC
Produktcertifieringar
CSA
CCC
UL
CCC
UL
Standarder
CSA C22.2 nr 14
UL 508
IEC 60947-5-1
IEC 60204-1
UL 508
IEC 60947-5-1
IEC 60204-1
Enhetstyp av förpackning 1
PCE
Antal enheter i förpackning 1
1
Förpackning 1 vikt
317.515 GRAM
Odelbar försäljningskvantitet
1
