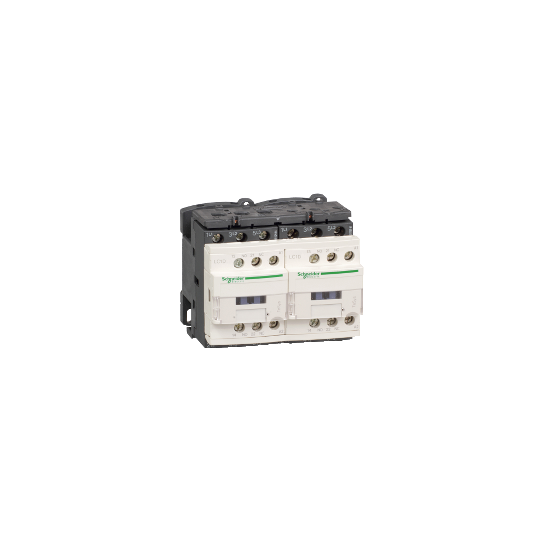

Contacteur inverseur TeSys LC2-D - 3P - AC-3 440V 9 A - bobine 230 V CA - LC2D09P7V
SKU : LC2D09P7V
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Contacteur inverseur TeSys LC2-D - 3P - AC-3 440V 9 A - bobine 230 V CA - LC2D09P7V
DESCRIPTION
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys D |
| Fonction produit: | Contacteur-inverseur |
| Nom abrégé de l'appareil: | LC2D |
| Application du contacteur: | Commande du moteurCharge résistive |
| Catégorie d'emploi: | AC-1AC-3 |
| Présentation du produit: | Préassemblé avec jeu de barres d'inversion |
| Description des pôles: | 3P |
| Composition des pôles: | 3F |
| [Ue] tension assignée d'emploi: | |
| [Ie] courant assigné d'emploi: | 25 A (9 A ( |
| Puissance moteur kW: | 5.5 kWà 660...690 V AC 50/60 Hz5.5 kWà 500 V AC 50/60 Hz4 kWà 415...440 V AC 50/60 Hz4 kWà 380...400 V AC 50/60 Hz2.2 kWà 220...230 V AC 50/60 Hz |
| Puissance moteur hp: | 7.5 hpà 575/600 V AC 50/60 Hz pour 3 phases moteurs5 hpà 460/480 V AC 50/60 Hz pour 3 phases moteurs2 hpà 230/240 V AC 50/60 Hz pour 3 phases moteurs2 hpà 200/208 V AC 50/60 Hz pour 3 phases moteurs1 hpà 230/240 V AC 50/60 Hz pour monophasé moteurs0.5 hpà 115 V AC 50/60 Hz pour monophasé moteurs |
| Control circuit type: | AC 50/60 Hz |
| Tension circuit de commande: | 230 V AC 50/60 Hz |
| Composition contact auxiliaire: | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV conformément à IEC 60947 |
| Catégorie de surtension: | III |
| [Ith] courant thermique conventionnel: | 25 Aà 10 Aà |
| Pouvoir nominal d'enclenchement Irms: | 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1140 A AC pour circuit de signalisation conformément à IEC 60947-5-1250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| Pouvoir assigné de coupure: | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible: | 140 A 100 ms circuit de signalisation120 A 500 ms circuit de signalisation100 A 1 s circuit de signalisation210 A 105 A 61 A 30 A |
| Calibre du fusible à associer: | 10 A gG pour circuit de signalisation conformément à IEC 60947-5-120 A gGà 25 A gGà |
| Impédance moyenne: | 2.5 mOhmà 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement: | 600 V pour circuit de signalisation certifications UL600 V pour circuit de signalisation certifications CSA690 V pour circuit de signalisation conformément à IEC 60947-1600 V pour circuit de puissance certifications UL600 V pour circuit de puissance certifications CSA690 V pour circuit de puissance conformément à IEC 60947-4-1 |
| Durée de vie électrique: | 2 Mcycles 9 A AC-3 à Ue 0.6 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle: | 1.56 W AC-10.2 W AC-3 |
| Couvercle de protection: | Avec |
| Type de verrouillage: | Électrique et mécanique |
| Support de montage: | PlatineRail |
| Normes: | EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Certifications du produit: | BVCCCCSADNVGLGOSTRINAULLROS |
| Mode de raccordement: | Télécommande |
| Couple de serrage: | Télécommande |
| Temps de fonctionnement: | 4...19 ms ouverture12...22 ms fermeture |
| Niveau de fiabilité de la sécurité: | B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 |
| Durée de vie mécanique: | 15 Mcycles |
| Vitesse de commande: | 3600 cyc/hà |
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys D |
| Fonction produit: | Contacteur-inverseur |
| Nom abrégé de l'appareil: | LC2D |
| Application du contacteur: | Commande du moteurCharge résistive |
| Catégorie d'emploi: | AC-1AC-3 |
| Présentation du produit: | Préassemblé avec jeu de barres d'inversion |
| Description des pôles: | 3P |
| Composition des pôles: | 3F |
| [Ue] tension assignée d'emploi: | |
| [Ie] courant assigné d'emploi: | 25 A (9 A ( |
| Puissance moteur kW: | 5.5 kWà 660...690 V AC 50/60 Hz5.5 kWà 500 V AC 50/60 Hz4 kWà 415...440 V AC 50/60 Hz4 kWà 380...400 V AC 50/60 Hz2.2 kWà 220...230 V AC 50/60 Hz |
| Puissance moteur hp: | 7.5 hpà 575/600 V AC 50/60 Hz pour 3 phases moteurs5 hpà 460/480 V AC 50/60 Hz pour 3 phases moteurs2 hpà 230/240 V AC 50/60 Hz pour 3 phases moteurs2 hpà 200/208 V AC 50/60 Hz pour 3 phases moteurs1 hpà 230/240 V AC 50/60 Hz pour monophasé moteurs0.5 hpà 115 V AC 50/60 Hz pour monophasé moteurs |
| Control circuit type: | AC 50/60 Hz |
| Tension circuit de commande: | 230 V AC 50/60 Hz |
| Composition contact auxiliaire: | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV conformément à IEC 60947 |
| Catégorie de surtension: | III |
| [Ith] courant thermique conventionnel: | 25 Aà 10 Aà |
| Pouvoir nominal d'enclenchement Irms: | 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1140 A AC pour circuit de signalisation conformément à IEC 60947-5-1250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| Pouvoir assigné de coupure: | 250 Aà 440 V pour circuit de puissance conformément à IEC 60947 |
| [Icw] courant assigné de courte durée admissible: | 140 A 100 ms circuit de signalisation120 A 500 ms circuit de signalisation100 A 1 s circuit de signalisation210 A 105 A 61 A 30 A |
| Calibre du fusible à associer: | 10 A gG pour circuit de signalisation conformément à IEC 60947-5-120 A gGà 25 A gGà |
| Impédance moyenne: | 2.5 mOhmà 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement: | 600 V pour circuit de signalisation certifications UL600 V pour circuit de signalisation certifications CSA690 V pour circuit de signalisation conformément à IEC 60947-1600 V pour circuit de puissance certifications UL600 V pour circuit de puissance certifications CSA690 V pour circuit de puissance conformément à IEC 60947-4-1 |
| Durée de vie électrique: | 2 Mcycles 9 A AC-3 à Ue 0.6 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle: | 1.56 W AC-10.2 W AC-3 |
| Couvercle de protection: | Avec |
| Type de verrouillage: | Électrique et mécanique |
| Support de montage: | PlatineRail |
| Normes: | EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Certifications du produit: | BVCCCCSADNVGLGOSTRINAULLROS |
| Mode de raccordement: | Télécommande |
| Couple de serrage: | Télécommande |
| Temps de fonctionnement: | 4...19 ms ouverture12...22 ms fermeture |
| Niveau de fiabilité de la sécurité: | B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 |
| Durée de vie mécanique: | 15 Mcycles |
| Vitesse de commande: | 3600 cyc/hà |
| Technologie bobine: | Sans module d'antiparasitage intégréPlage de tension du circuit de commande |
| Caractéristiques détailléesTechnologie bobine: | Sans module d'antiparasitage intégréPlage de tension du circuit de commande |
| Code EAN: | 3389110408881 |
|---|---|
| Contexte: | Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm et la conformité aux standards internationaux. Les versions de 40 a 65 A sont équipées de bornier EverLink qui assure une qualité de serrage permanente en compensant le fluage des câbles.
Configurer vos solutions départ-moteur TeSys |
| Substitution_texte: | Product not available. Here is the equivalent reference that we offer: LC2D09P7 - TeSys D reversing contactor - 3P(3 NO) - AC-3 - <= 440 V 9 A - 230 V AC coil |
