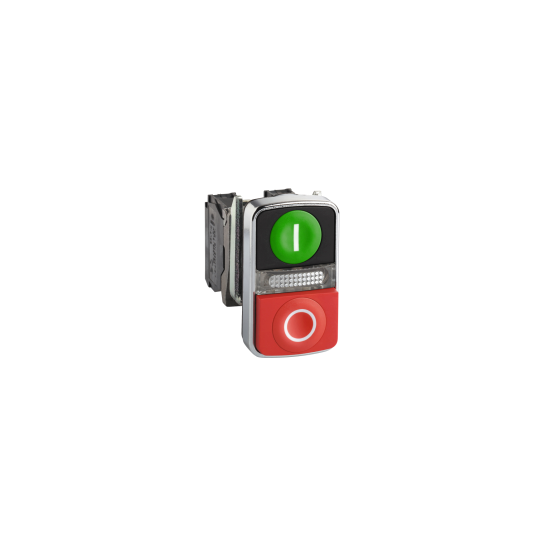

Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 120V-IP66 - XB4BW73731G5
SKU : XB4BW73731G5
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony bt-pous Ø22 double touche, ressort rap vert+rouge, lum blanche 120V-IP66 - XB4BW73731G5
DESCRIPTION
| Gamme de produits: | Harmony XB4 |
|---|---|
| Fonction produit: | Bouton-poussoir double touche lumineux complet |
| Nom abrégé de l'appareil: | XB4 |
| Matériau de la collerette: | Métal plaqué chrome |
| Matière de l'embase de fixation: | Zamak |
| Diamètre de fixation: | 22 mm |
| Forme de la tête de l'unité de signalisation: | Rectangulaire |
| Type d'unité de commande: | Rappel à ressort |
| Profil du dispositif de commande: | 1 bouton affleurant - 1 bouton dépassant - 1 témoin central |
| Description des opérateurs: | I' vert - 'O' rouge |
| Description des contacts: | 1 ''O'' + 1 ''F'' |
| Fonctionnement des contacts: | À action dépendante |
| Mode de raccordement: | Borniers à vis-étrier |
| Source lumineuse: | LED protégée |
| Culot de lampe: | Tout LED |
| [Us] tension d'alimentation: | 110...120 V AC, 50/60 Hz |
| Gamme de produits: | Harmony XB4 |
|---|---|
| Fonction produit: | Bouton-poussoir double touche lumineux complet |
| Nom abrégé de l'appareil: | XB4 |
| Matériau de la collerette: | Métal plaqué chrome |
| Matière de l'embase de fixation: | Zamak |
| Diamètre de fixation: | 22 mm |
| Forme de la tête de l'unité de signalisation: | Rectangulaire |
| Type d'unité de commande: | Rappel à ressort |
| Profil du dispositif de commande: | 1 bouton affleurant - 1 bouton dépassant - 1 témoin central |
| Description des opérateurs: | I' vert - 'O' rouge |
| Description des contacts: | 1 ''O'' + 1 ''F'' |
| Fonctionnement des contacts: | À action dépendante |
| Mode de raccordement: | Borniers à vis-étrier |
| Source lumineuse: | LED protégée |
| Culot de lampe: | Tout LED |
| [Us] tension d'alimentation: | 110...120 V AC, 50/60 Hz |
| Poids: | 0.13 kgTenue au nettoyage haute pression |
| Caractéristiques détailléesPoids: | 0.13 kgTenue au nettoyage haute pression |
| Gamme de produits: | Harmony XB4 |
|---|---|
| Fonction produit: | Bouton-poussoir double touche lumineux complet |
| Nom abrégé de l'appareil: | XB4 |
| Matériau de la collerette: | Métal plaqué chrome |
| Matière de l'embase de fixation: | Zamak |
| Diamètre de fixation: | 22 mm |
| Forme de la tête de l'unité de signalisation: | Rectangulaire |
| Type d'unité de commande: | Rappel à ressort |
| Profil du dispositif de commande: | 1 bouton affleurant - 1 bouton dépassant - 1 témoin central |
| Description des opérateurs: | I' vert - 'O' rouge |
| Description des contacts: | 1 ''O'' + 1 ''F'' |
| Fonctionnement des contacts: | À action dépendante |
| Mode de raccordement: | Borniers à vis-étrier |
| Source lumineuse: | LED protégée |
| Culot de lampe: | Tout LED |
| [Us] tension d'alimentation: | 110...120 V AC, 50/60 Hz |
| Poids: | 0.13 kg |
| Tenue au nettoyage haute pression: | 7000000 Paà 55 °C,distance: 0,1 m |
| Couleur du marquage: | Marquage noir avec capsule blancheMarquage blanc avec capsules verte, rouge ou noires |
| Profil de l'unité de commande: | Rouge dépassant, blanc OVert noyé, blanc I |
| Utilisation des contacts: | Contacts standards |
| Ouverture positive: | Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K |
| Course d'actionnement: | 4.3 mm (course totale)2.6 mm (état électrique modifié par ''F'')1.5 mm (état électrique modifié par ''O'') |
| Force d'actionnement: | 3.8 N (état électrique modifié par ''F'')3.5 N (état électrique modifié par ''O'') |
| Durée de vie mécanique: | 1000000 cycle |
| Couple de serrage: | 0.8...1.2 N.m conformément à EN 60947-1 |
| Forme de la tête de vis: | Perforé tête compatible avec plat Ø 5,5 mm tournevisPerforé tête compatible avec plat Ø 4 mm tournevisTransversal tête compatible avec pozidriv N°1 tournevisTransversal tête compatible avec cruciforme Philips n° 1 tournevisTransversal tête compatible avec JIS N°1 tournevis |
| Matériau des contacts: | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits: | 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel: | 10 A conformément à EN/IEC 60947-5-1 |
| [Ui] tension assignée d'isolement: | 600 V (niveau de pollution: 3) conformément à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV conformément à EN 60947-1 |
| [Ie] courant assigné d'emploi: | 1.2 Aà 600 V, AC-15, A600 conformément à EN/IEC 60947-5-10.55 Aà 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-10.27 Aà 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-10.1 Aà 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-10,25à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-10,125à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 |
| Durée de vie électrique: | 1000000 cycle, DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C1000000 cycle, AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C |
| Fiabilité électrique IEC 60947-5-4: | ? ? |
| Type de signalisation: | Fixe |
| Couleur de la source lumineuse: | Blanc |
| Consommation électrique: | 14 mA |
| Durée de vie: | 100000 H à la tension nominale et à 25 °C |
| Tenue aux ondes de choc: | 1 kV conformément à IEC 61000-4-5 |
| Période: | 18 mois |
| Période: | 18 mois |
| Garantie contractuellePériode: | 18 mois |
| Code EAN: | 3389119043618 |
|---|---|
| Contexte: |
Boutons et voyants à collerette métallique chromée, Ø 22 mm Conçue pour l'industrie, cette gamme allie simplicité de mise en œuvre, flexibilité et robustesse. Un système ingénieux de verrouillage par enclipsage tête-corps, puis serrage par une seule vis, garantit un montage facile et sécurisé. Largeur d'offre - Boutons-poussoirs à impulsion - Boutons-poussoirs à touche multiple à impulsion - Boutons "Coup de poing" d'Arrêt ou de Coupure d'urgence Ø 30, 40, 60 mm - Boutons tournants - Voyants lumineux (DEL, incandescence, néon) - Fonctions combinées : à contact + lumineuses - Produits complets ou produits à composer - Raccordement par : vis et étriers, connecteur, languettes Faston, bornes à ressort |
