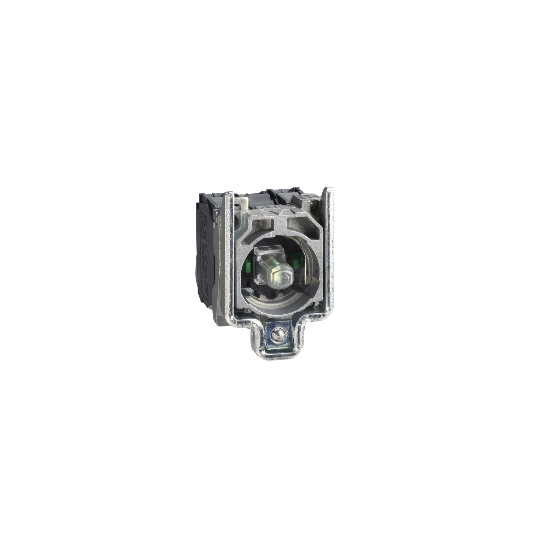

Harmony corps de bouton lumineux - Ø22 - LED Universelle intégrée 1O+1F - ZB4BW0M15
SKU : ZB4BW0M15
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony corps de bouton lumineux - Ø22 - LED Universelle intégrée 1O+1F - ZB4BW0M15
DESCRIPTION
| Gamme de produit: | Harmony XB4 |
|---|---|
| Type de produit ou équipement: | Assemblage corps/contact complet et bloc lumineux |
| Nom de l'appareil: | ZB4 |
| Matière de l'embase de fixation: | Zamak |
| Vente par quantité indivisible: | 1 |
| Type de tête: | Standard |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action dépendante |
| Mode de raccordement: | Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1 |
| Source lumineuse: | Universal LED |
| Culot de lampe: | Tout LED |
| Alimentation du bloc lumineux: | Direct |
| Couleur de la source lumineuse: | Blanc |
| [Us] tension d'alimentation: | 230...240 V CA à 50/60 Hz |
| Tension de service (Us): | 230...240 V |
| Largeur hors tout CAO: | 30 mm |
|---|---|
| Hauteur hors tout CAO: | 47 mm |
| Description des bornes ISO n°1: | (11-12)NC |
| Poids du produit: | 0,074 kg |
| Utilisation des contacts: | Standard |
| Ouverture positive: | Avec se conformer à EN/CEI 60947-5-1 appendix K |
| Course d'actionnement: | 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale) |
| Force d'actionnement: | 2 N état électrique modifié par "O"2,3 N état électrique modifié par "F" |
| Couple de fonctionnement: | 0,05 N.m état électrique modifié par "F" |
| Endurance mécanique: | 5000000 cycle |
| Couple de serrage: | 0,8...1,2 N.m se conformer à EN 60947-1 |
| Forme de la tête de vis: | Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv n°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis |
| Matière des contacts: | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits: | 10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1 |
| [Ith] courant thermique conventionnel: | 10 A se conformer à EN/CEI 60947-5-1 |
| [Ui] tension d'isolement: | 600 V (degré de pollution 3) se conformer à EN 60947-1 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à EN 60947-1 |
| [Ie] courant assigné d'emploi: | 3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1 |
| Durée de vie électrique: | 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement |
| Fiabilité électrique: | ? ? |
| Type de signalisation: | Fixe |
| Limites de la tension d'alimentation: | 195...264 V CA |
| Consommation électrique: | 14 mA |
| Durée de vie: | 100000 H à la tension nominale et à 25 °C |
| Tenue aux ondes de choc: | 1 kV se conformer à CEI 61000-4-5 |
| Présentation du produit: | Sous-ensembles de base |
| Personnalisable: | Non |
| Personnalisable: | |
| Code de compatibilité: | ZB4 |
| Traitement de protection: | TH |
|---|---|
| Température ambiante de stockage: | -40...70 °C |
| Température de l'air ambiant en fonctionnement: | -40...70 °C |
| Classe de protection contre les chocs électriques: | Classe I se conformer à CEI 60536 |
| Normes: | CSA C22.2 No 14EN/CEI 60947-5-5EN/CEI 60947-1JIS C8201-5-1EN/CEI 60947-5-4EN/CEI 60947-5-1UL 508JIS C8201-1 |
| Certifications du produit: | CSABVDNVlisté ULGLLROS (Lloyds register of shipping) |
| Tenue aux vibrations: | 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques: | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Tenue aux transitoires rapides: | 2 kV se conformer à CEI 61000-4-4 |
| Tenue aux champs électromagnétiques rayonnés: | 10 V/m se conformer à CEI 61000-4-3 |
| Tenue aux décharges électrostatiques: | 6 kV sur le contact (parties métalliques) se conformer à CEI 61000-2-68 kV à l?air libre (dans les pièces d'isolation) se conformer à CEI 61000-2-6 |
| Emission électromagnétique: | Classe B se conformer à CEI 55011 |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Type d'emballage 1: | Nb produits dans l'emballage 1 |
| Code EAN: | 3389110893533 |
|---|---|
| Rappels: | Ce produit de la marque Schneider ZB4BW0M15 est de type de la gamme Harmony. |
