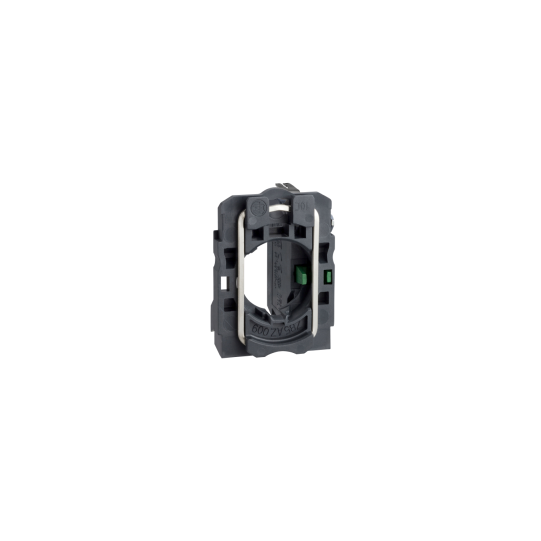

Harmony XB5 - corps de bouton - 1F - raccordement cosses Faston - ZB5AZ1013
SKU : ZB5AZ1013
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Harmony XB5 - corps de bouton - 1F - raccordement cosses Faston - ZB5AZ1013
DESCRIPTION
| Gamme de produit: | Harmony XB5 |
|---|---|
| Type de produit ou équipement: | Corps à contact complet |
| Nom de l'appareil: | ZB5 |
| Matière de l'embase de fixation: | Plastique |
| Vente par quantité indivisible: | 1 |
| Type de tête: | Standard |
| Description des contacts: | 1 "F" |
| Fonctionnement des contacts: | À action dépendante |
| Type du bloc de contact: | Unique |
| Mode de raccordement: | Connecteur Faston, taille de connexion: 1 x 6,35 mmConnecteur Faston, taille de connexion: 2 x 2,8 mm |
| Largeur hors tout CAO: | 30 mm |
|---|---|
| Hauteur hors tout CAO: | 42 mm |
| Profondeur hors tout CAO: | 32 mm |
| Description des bornes ISO n°1: | (13-14)NO |
| Poids du produit: | 0,021 kg |
| Composition de l'appareil: | CorpsCollier de fixation |
| Utilisation des contacts: | Contacts standards |
| Ouverture positive: | Sans |
| Course d'actionnement: | 2,6 mm (état électrique modifié par "F")4,3 mm (course totale) |
| Force d'actionnement: | 2,3 N état électrique modifié par "F" |
| Endurance mécanique: | 10000000 cycle |
| Matière des contacts: | Alliage d'argent (Ag/Ni) |
| [Ui] tension d'isolement: | 250 V (degré de pollution 3) se conformer à EN 60947-1 |
| Fiabilité électrique: | ? ? |
| Personnalisable: | Non |
| Personnalisable: | |
| Code de compatibilité: | ZB5 |
| Traitement de protection: | TH |
|---|---|
| Température ambiante de stockage: | -40...70 °C |
| Température de l'air ambiant en fonctionnement: | -40...70 °C |
| Degré de protection IP: | IP20 se conformer à CEI 60529 |
| Normes: | UL 508JIS C8201-5-1EN/CEI 60947-5-4EN/CEI 60947-5-1CSA C22.2 No 14EN/CEI 60947-1JIS C8201-1 |
| Certifications du produit: | LROS (Lloyds register of shipping)CSAULBVGLDNV |
| Tenue aux vibrations: | 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6 |
| Tenue aux chocs mécaniques: | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-2750 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27 |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Type d'emballage 1: | Nb produits dans l'emballage 1 |
| Code EAN: | 3389110815931 |
|---|---|
| Rappels: | Ce produit de la marque Schneider ZB5AZ1013 est de type de la gamme Harmony. |
