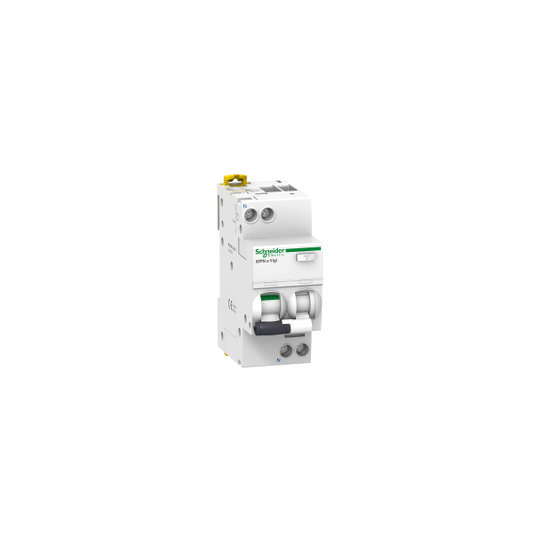

Idpn Vigi 1P+N 20A 300Ma - A9D44620
DESCRIPTION
| Gamme de produits: | IDPN Vigi |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit: | Acti 9 iDPN Vigi |
| Type de produit ou équipement: | Disjoncteur différentiel |
| Nom de l'appareil: | Vigi iDPNa |
| Application: | Distribution |
| Description des pôles: | 1P + N |
| Nombre de pôles protégés: | 1 |
| Position du pôle neutre: | Gauche |
| In courant assigné d'emploi: | 20 A |
| Type de réseau: | CA |
| Type de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | C |
| Sensibilité du différentiel: | 300 mA |
| Temporisation : | Instantané |
| Type: | Type AC |
| Pouvoir de coupure: | Icn EN/CEI 61009-2-1 220...240 V CA 50 Hz 4500 A |
| Aptitude au sectionnement: | Oui se conformer à EN/CEI 60947-2 |
| Position de l'appareillage dans l'installation: | Départ |
|---|---|
| Fréquence du réseau: | 50 Hz |
| [Ue] tension assignée d'emploi: | 220...240 V CA 50 Hz |
| Limite de déclenchement magnétique: | 5...10 x In |
| Technologie différentiel: | Indépendant de la tension |
| [Ics] pouvoir de coupure de service : | EN/CEI 61009-2-1 220...240 V CA 50 Hz 4500 A 100 % Icn |
| Pouvoir assigné de coupure et fermeture: | 4500 A Idm EN/CEI 61009-2-1 220...240 V CA 50 Hz |
| Classe de limitation: | 3 se conformer à EN/CEI 61009-2-1 |
| [Ui] tension d'isolement: | 400 V CA 50 Hz |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Indication de tension: | Marche, Arrêt, déclencheur sur défaut |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres: | Haut ou bas: oui |
| Pas de 9 mm: | 4 |
| Hauteur: | 85 mm |
| Largeur: | 36 mm |
| Profondeur: | 73 mm |
| Poids du produit: | 125 g |
| Couleur: | Blanc |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 20000 cycle |
| Verrouillages optionnels: | Dispositif de cadenassage |
| Type de raccordement: | Terminal simple haut ou bas1?16 mm² rigideTerminal simple haut ou bas1?10 mm² soupleTerminal simple haut ou bas1?10 mm² flexible avec embout |
| Longueur de dénudage des fils: | 15 mm pour haut ou bas connexion |
| Couple de serrage: | 2 N.m Haut ou bas |
| Protection différentielle: | Intégré |
| Code de compatibilité: | IDPN |
| Normes: | EN/CEI 61009-2-1 |
|---|---|
| Certifications du produit: | VDE |
| Degré de protection IP: | IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529 |
| Degré de pollution: | 3 |
| Catégorie de surtension: | III se conformer à CEI 60364 |
| Compatibilité électromagnétique: | Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1 |
| Tropicalisation: | 2 se conformer à IEC 60068-1 |
| Humidité relative: | 95 % à 55 °C |
| Température de fonctionnement: | -5?60 °C |
| Température ambiante de stockage: | -40?85 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606480471742 |
|---|---|
| Rappels: |
Ce disjoncteur Schneider A9D44620 est un de la gamme Acti 9. Ce dernier réalise une protection sur 1P + N et possède une technologie de déclencheur Thermique-magnétique . D'une consommation de 20 A et d'un déclenchement selon une courbe C qui est prévue pour les emplois suivants : applications générales. Nous vous avisons que ce disjoncteur exige 2 modules de largeur pour être positionné dans un coffret ou une armoire. Il se raccorde avec des fils rigides de 16 mm² ri maximum ou des fils souples de 10 mm² so maximum. |
