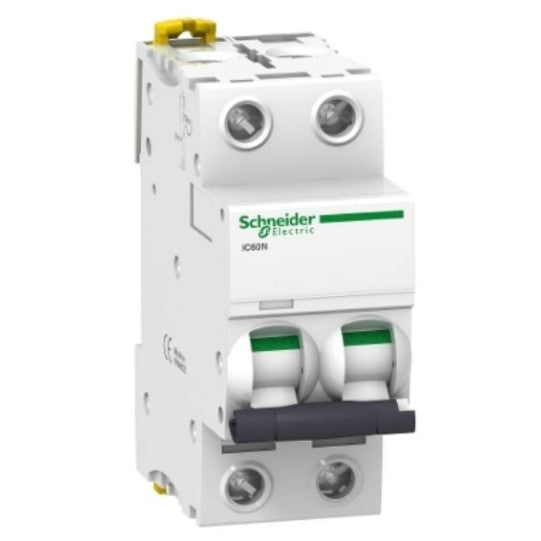

Interruptor automático magnetotérmico iC60N - 2P - 1A - curva B - A9F76201
SKU : A9F76201
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Interruptor automático magnetotérmico iC60N - 2P - 1A - curva B - A9F76201
DESCRIPTION
| Aplicación de dispositivo: | Distribución |
|---|---|
| Gama: | Acti 9 |
| Nombre del producto: | Acti 9 iC60 |
| Tipo de producto o componente: | Interruptor automático en miniatura |
| Nombre corto del dispositivo: | IC60N |
| Número de polos: | 2P |
| Número de polos protegidos: | 2 |
| Intensidad nominal (In): | 1 A |
| Tipo de red: | CACC |
| Tecnología de unidad de disparo: | Térmico-magnético |
| Código de curva: | B |
| Poder de corte: | 50 kA Icu de acuerdo con EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu de acuerdo con EN/IEC 60947-2 - 380...415 V CA 50/60 Hz50 kA Icu de acuerdo con EN/IEC 60947-2 - 12...60 V CA 50/60 Hz50 kA Icu de acuerdo con EN/IEC 60947-2 - 100...133 V CA 50/60 Hz25 kA Icu de acuerdo con EN/IEC 60947-2 - 440 V CA 50/60 Hz6000 A Icn de acuerdo con EN/IEC 60898-1 - 400 V CA 50/60 Hz10 kA Icu conforming to EN/IEC 60947-2 - |
| Categoría de utilización: | Categoría A de acuerdo con EN 60947-2Categoría A de acuerdo con IEC 60947-2 |
| Apto para seccionamiento: | Sí de acuerdo con EN 60947-2Sí de acuerdo con IEC 60947-2Sí de acuerdo con EN 60898-1Sí de acuerdo con IEC 60898-1 |
| Normas: | IEC 60898-1EN 60898-1EN 60947-2IEC 60947-2 |
| Frecuencia de red: | 50/60 Hz |
|---|---|
| Límite de enlace magnético: | 4 x In +/- 20 % |
| [Ics] poder de corte en servicio: | 6000 A 100 % x Icu de acuerdo con IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % x Icu de acuerdo con IEC 60947-2 - 72...125 V CC10 kA 100 % x Icu de acuerdo con EN 60947-2 - 72...125 V CC6000 A 100 % x Icu de acuerdo con EN 60898-1 - 400 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % x Icu de acuerdo con EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % x Icu de acuerdo con IEC 60947-2 - 440 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 12...133 V CA 50/60 Hz50 kA 100 % x Icu de acuerdo con EN 60947-2 - 12...133 V CA 50/60 Hz |
| Clase de limitación: | 3 de acuerdo con EN 60898-13 de acuerdo con IEC 60898-1 |
| [Ui] tensión nominal de aislamiento: | 500 V CA 50/60 Hz de acuerdo con IEC 60947-2500 V CA 50/60 Hz de acuerdo con EN 60947-2 |
| [Uimp] tensión nominal soportada al impulso: | 6 kV de acuerdo con EN 60947-26 kV de acuerdo con IEC 60947-2 |
| Indicador de posición del contacto: | Sí |
| Tipo de control: | Maneta |
| Señalizaciones en local: | Indicador de disparo |
| Modo de montaje: | Fijo |
| Soporte de montaje: | Carril DIN |
| Compatibilidad de bloque de distribución de embarrado tipo peine: | SÍ arriba o abajo |
| Pasos de 9 mm: | 4 |
| Altura: | 85 mm |
| Anchura: | 36 mm |
| Profundidad: | 78,5 mm |
| Peso del producto: | 0,25 kg |
| Color: | Blanco |
| Endurancia mecánica: | 20000 ciclos |
| Durabilidad eléctrica: | 10000 ciclos |
| Conexiones - terminales: | Terminal simple, arriba o abajo rígido cableado(s) 1...25 mm² maxTerminal simple, arriba o abajo Flexible cableado(s) 1...16 mm² max |
| Longitud de cable pelado para conectar bornas: | 14 mm arriba o abajo |
| Par de apriete: | 2 N.m arriba o abajo |
| Protección contra fugas a tierra: | Bloque independiente |
| Grado de protección IP: | IP20 de acuerdo con EN 60529IP20 de acuerdo con IEC 60529 |
|---|---|
| Grado de contaminación: | 3 de acuerdo con EN 60947-23 de acuerdo con IEC 60947-2 |
| Categoría de sobretensión: | IV |
| Tropicalización: | 2 de acuerdo con IEC 60068-1 |
| Humedad relativa: | 95 % ( 55 °C ) |
| Altitud máxima de funcionamiento: | 0...2000 m |
| Temperatura ambiente de trabajo: | -35...70 °C |
| Temperatura ambiente de almacenamiento: | -40...85 °C |
| País de Origen: | Francia |
| Estado de oferta sostenible: | Producto Green PremiumRoHS (código de fecha: AASS) |
| Contexte: |
Gracias a sus características exclusivas, el interruptor automático de carril DIN iC60 Acti 9 ofrece una seguridad total y una mayor continuidad del servicio. El interruptor automático de carril DIN iC60 Acti 9 es un interruptor de protección fácil de seleccionar y de instalar, Características técnicas
|
|---|
