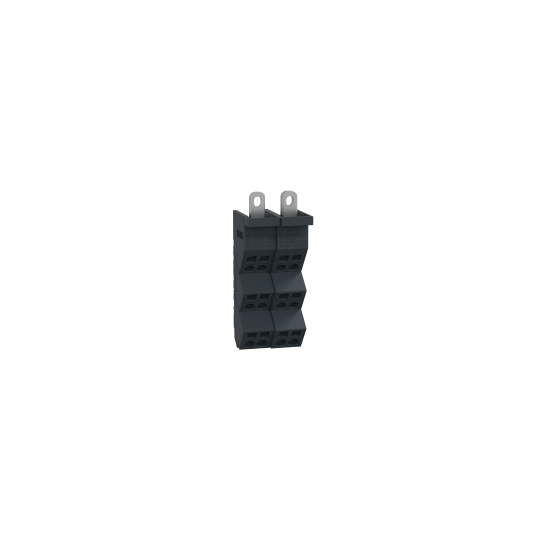

Linergy DP - Répartiteur NSXm 3P - 160A Icc 70kA - connect 3x(4x10mm² + 2x16mm²) - LVS04038
DESCRIPTION
| Gamme: | Linergy |
|---|---|
| Gamme de produit: | Linergy |
| Type de produit ou équipement: | Répartiteur |
| Nom du produit: | Linergy DP |
| Compatibilité de gamme: | PrismaSeT PrismaSeT G boîtierPrismaSeT PrismaSeT P boîtierPrisma Prisma PH boîtierPrismaSeT PrismaSeT Pack 250 boîtierComPacT ComPacT NSXm disjoncteur |
| Catégorie d'accessoire / de pièce détachée: | Accessoire de distribution de courant |
| Degré de protection (IP): | IPxx B |
| Support de montage: | Platine PrismaRail DIN |
|---|---|
| Produit installé: | ComPacT: fixe NSXm sans protection differentielle - contrôle |
| Description des pôles: | 3P |
| [Ue] tension assignée d'emploi: | 690 V CA |
| [Ui] tension d'isolement: | 800 V CA |
| [Uimp] tension assignée de tenue aux chocs: | 8 kV |
| [Ie] courant assigné d'emploi: | 160 A à 40 °C |
| [Ipk] courant assigné de crête admissible: | 20 kA |
| I²t à l'enclenchement: | 4700000 A².s |
| Mode de raccordement: | Alimentation: cosse (par phase) 70 mm²Distribution: borne à ressort (par phase) , 4 x4...10 mm² (rigide ou souple) Distribution: borne à ressort (par phase) , 2 x6...16 mm² (rigide ou souple) |
| Pas de 9 mm: | 9 |
| Hauteur: | 140 mm |
| Largeur: | 81 mm |
| Profondeur: | 58 mm |
| Couleur: | Gris anthracite (RAL 7016) |
| Code de compatibilité: | POLYBLOC |
| Largeur du coffret/armoire en mm: | 600 mm PrismaSeT G armoire ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion600 mm PrismaSeT G coffret ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion850 mm PrismaSeT G armoire ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion600 + 300 mm PrismaSeT G armoire + gaine ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G coffret + gaine ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long600 mm PrismaSeT G armoire ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long600 mm PrismaSeT G coffret ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G armoire + gaine ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion600 + 300 mm PrismaSeT G coffret + gaine ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion850 mm PrismaSeT G armoire ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G armoire + gaine ComPacT NSXm sans fixe poignée rotative frontale directe horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G coffret + gaine ComPacT NSXm sans fixe poignée rotative frontale directe horizontal 3P 1 direct avec cache-borne long600 mm PrismaSeT G armoire ComPacT NSXm sans fixe poignée rotative frontale directe horizontal 3P 1 direct avec cache-borne long600 mm PrismaSeT G coffret ComPacT NSXm sans fixe poignée rotative frontale directe horizontal 3P 1 direct avec cache-borne long850 mm PrismaSeT G armoire ComPacT NSXm sans fixe poignée rotative frontale directe horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G armoire + gaine ComPacT NSXm sans fixe commande électrique horizontal 3P 1 direct avec cache-borne long600 + 300 mm PrismaSeT G coffret + gaine ComPacT NSXm sans fixe commande électrique horizontal 3P 1 direct avec cache-borne long600 mm PrismaSeT G armoire ComPacT NSXm sans fixe par maneton vertical 3P 4 direct avec cache-borne long600 mm PrismaSeT G coffret ComPacT NSXm sans fixe par maneton vertical 3P 4 direct avec cache-borne long600 mm PrismaSeT G armoire ComPacT NSXm sans fixe poignée rotative frontale directe vertical 3P 4 direct avec cache-borne long600 mm PrismaSeT G coffret ComPacT NSXm sans fixe poignée rotative frontale directe vertical 3P 4 direct avec cache-borne long300 mm PrismaSeT G gaine d'armoire ComPacT NSXm sans fixe par maneton vertical 3P 1 direct avec cache-borne long300 mm PrismaSeT G gaine de coffret ComPacT NSXm sans fixe par maneton vertical 3P 1 direct avec cache-borne long300 mm PrismaSeT G gaine d'armoire ComPacT NSXm sans fixe poignée rotative frontale directe vertical 3P 1 direct avec cache-borne long300 mm PrismaSeT G gaine de coffret ComPacT NSXm sans fixe poignée rotative frontale directe vertical 3P 1 direct avec cache-borne long600 mm Prisma Pack 250 coffret Pack ComPacT NSXm sans fixe par maneton horizontal 3P 1 bloc de connexion600 mm Prisma Pack 250 coffret Pack ComPacT NSXm sans fixe par maneton horizontal 3P 1 direct avec cache-borne long |
| Degré de pollution: | 3 |
|---|---|
| Catégorie de surtension: | III |
| Tenue au fil incandescent: | 960 °C se conformer à CEI 60695-2-11 |
| Normes: | CEI 60947-7-1CEI 61439-1, coffret intérieurCEI 61439-2, coffret intérieur |
| Certifications du produit: | ASTA |
| Température de l'air ambiant en fonctionnement: | -25...55 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606481868138 |
|---|---|
| Rappels: | Ce produit de la marque Schneider LVS04038 est de type de la gamme Linergy. |
