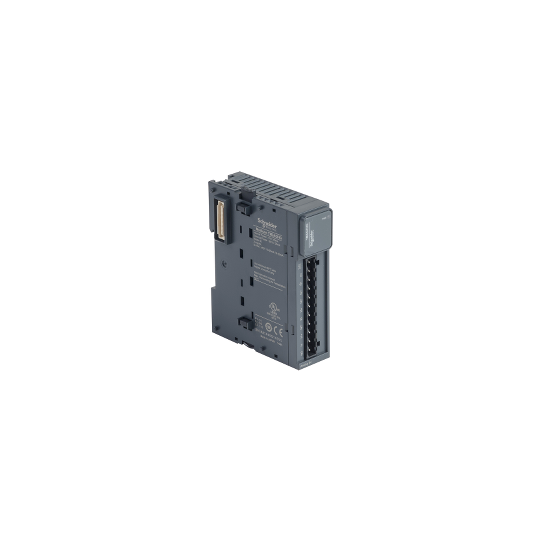

Modicon TM3, module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, ressort - TM3AI2HG
SKU : TM3AI2HG
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Modicon TM3, module 2 entrées ana haute résolution, -10-0-10V, 0/4-20mA, ressort - TM3AI2HG
DESCRIPTION
| Gamme de produits: | Modicon TM3 |
|---|---|
| Fonction produit: | Module d'entrées analogiques |
| Compatibilité de gamme: | Modicon M221Modicon M241Modicon M251 |
| Nombre d'entrées analogiques: | 2 |
| Type d'entrée analogique: | Courant, plage d'entrée analogique: 4...20 mACourant, plage d'entrée analogique: 0...20 mATension, plage d'entrée analogique: 0...10 VTension, plage d'entrée analogique: - 10...10 V |
| Résolution entrées analogiques: | 15 bits + signe16 bits |
|---|---|
| Surcharge permanente autorisée: | 13 V tension40 mA courant |
| Impédance d'entrée: | = 50 Ohm courant>= 1 M? tension |
| Valeur du bit de poids faible: | 2,44 mV, entrée(s) analogique(s): 0...10 V tension4,88 mV, entrée(s) analogique(s): - 10...10 V tension4,88 µA, entrée(s) analogique(s): 0...20 mA courant3,91 µA, entrée(s) analogique(s): 4...20 mA courant |
| Temps de conversion: | 1 ms + 1 ms par voie + 1 cycle contrôleur |
| Durée d'échantillonnage: | = 1 ms |
| Erreur de précision absolue: | +/-0,1% de la pleine échelle à 25 °C+/- 1 % pleine échelle |
| Dérive en température: | +/- 0,006 %FS/°C |
| Précision de répétition: | +/-0,5 %PE |
| Non-linéarité: | +/- 0.01 %FS |
| Diaphonie: | = 1 LSB |
| [Us] tension d'alimentation: | 24 V CC |
| Limites de la tension d'alimentation: | 20,4?28,8 V |
| Type de câble: | Câble blindé à paire torsadée 30 m pour entrée circuit |
| Consommation électrique: | 30 mAà 5 V DC (sans charge) via un connecteur de bus40 mAà 5 V DC (pleine charge) via un connecteur de bus25 mAà 24 V DC via alimentation externe |
| Signalisation locale: | 1 LED vert pour PWR |
| Raccordement électrique: | 11x 2,5 mm² bornier débrochable à ressorts avec pas 5,08 mm réglage pour entrées et alimentation |
| Isolement: | 500 V CA entre entrée et sortie1500 V CA entre entrées et alimentation |
| Marquage: | CE |
| Tenue aux ondes de choc: | 1 kV pour alimentation puissance avec mode commun protection se conformer à EN/IEC 61000-4-50,5 kV pour alimentation puissance avec mode différentiel protection se conformer à EN/IEC 61000-4-51 kV pour entrée avec mode commun protection se conformer à EN/IEC 61000-4-5 |
| Support de montage: | Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715Platine ou panneau avec kit de fixation |
| Hauteur: | 90 mm |
| Profondeur: | 70 mm |
| Largeur: | 23,6 mm |
| Poids: | 0,1 kg |
| Normes: | EN/IEC 61131-2EN/CEI 61010-2-201 |
|---|---|
| Tenue aux décharges électrostatiques: | 4 kV avec contact se conformer à EN/IEC 61000-4-28 kV dans l'air se conformer à EN/IEC 61000-4-2 |
| Tenue aux champs électromagnétiques rayonnés: | 10 V/m à 80 MHz?1 GHz se conformer à EN/IEC 61000-4-33 V/m à 1.4 GHz?2 GHz se conformer à EN/IEC 61000-4-31 V/m à 2 GHz?3 GHz se conformer à EN/IEC 61000-4-3 |
| Tenue aux champs magnétiques: | 50/60 Hz 30 A/m se conformer à EN/CEI 61000-4-8 |
| Tenue aux transitoires rapides: | 1 kV E/S se conformer à EN/IEC 61000-4-4 |
| Résist perturb conduites, induites par champs fréqu radio: | 10 V à 0,15 à 80 MHz se conformer à EN/IEC 61000-4-63 V à fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) se conformer à homologations marine (LR, ABS, DNV, GL) |
| émission électromagnétique: | Émissions rayonnées, niveau d'essai: 40 dB?V/m QP classe A (10 m à 30?230 MHz) se conformer à EN/IEC 55011Émissions rayonnées, niveau d'essai: 47 dB?V/m QP classe A (10 m à 230...1000 MHz) se conformer à EN/IEC 55011 |
| Immunité aux micro-coupures: | 10 ms |
| Température de fonctionnement: | -10?55 °C (installation à l'horizontale)-10?35 °C (installation à la verticale) |
| Température ambiante pour le stockage: | -25?70 °C |
| Humidité relative: | 10?95 % sans condensation in operation10?95 % sans condensation en mémoire |
| Degré d'étanchéité IP: | IP20 |
| Degré de pollution: | 2 |
| Altitude de fonctionnement: | 0?2000 m |
| Altitude de stockage: | 0?3000 m |
| Tenue aux vibrations: | 3,5 mm à 5?8,4 Hz avec Rail DIN support de montage3 gn à 8,4?150 Hz avec Rail DIN support de montage |
| Tenue aux chocs mécaniques: | 15 gn pendant 11 ms |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3606480648892 |
|---|---|
| Rappels: | Ce produit de la marque Schneider TM3AI2HG est de type Module d'entrées analogiques de la gamme Modicon TM. |
