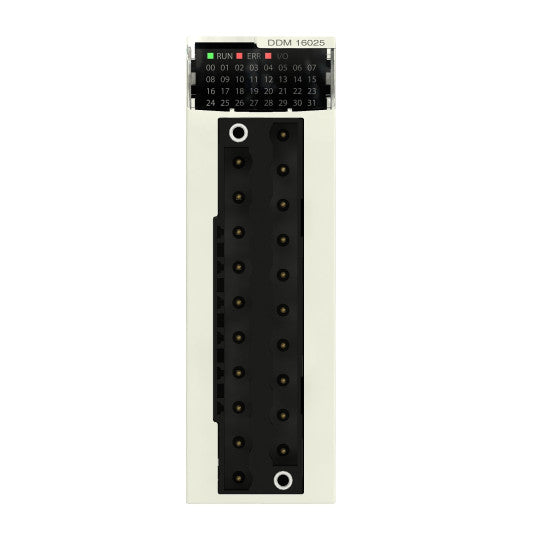

Module 8 entrées / 8 sorties TOR 24 VDC relais - BMXDDM16025
SKU : BMXDDM16025
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Module 8 entrées / 8 sorties TOR 24 VDC relais - BMXDDM16025
DESCRIPTION
| Gamme de produits: | Plateforme d'automatisme Modicon M340 |
|---|---|
| Type de produit ou de composant: | Module E/S TOR |
| Raccordement électrique: | Connecteur 20 points |
| Nombre entrées TOR: | 8 |
| Types d'entrée: | Chute de courant (logique positive) |
| Tension entrées TOR: | 24 V c.c. positif |
| Courant d'entrée TOR: | 3.5 mA |
| Compatibilité de l'entrée: | Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2 |
| Nombre sorties TOR: | 8 |
| Type de sortie TOR: | Relais |
| Tension de sortie TOR: | 24 V 19...30 V c.c.24...240 V 10...264 V c.a. |
| Courant de sortie TOR: | 2000 mA |
| Gamme de produits: | Plateforme d'automatisme Modicon M340 |
|---|---|
| Type de produit ou de composant: | Module E/S TOR |
| Raccordement électrique: | Connecteur 20 points |
| Nombre entrées TOR: | 8 |
| Types d'entrée: | Chute de courant (logique positive) |
| Tension entrées TOR: | 24 V c.c. positif |
| Courant d'entrée TOR: | 3.5 mA |
| Compatibilité de l'entrée: | Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2 |
| Nombre sorties TOR: | 8 |
| Type de sortie TOR: | Relais |
| Tension de sortie TOR: | 24 V 19...30 V c.c.24...240 V 10...264 V c.a. |
| Courant de sortie TOR: | 2000 mA |
| Alimentation électrique du capteur: | 19...30 VTension état 1 garanti |
| Caractéristiques détailléesAlimentation électrique du capteur: | 19...30 VTension état 1 garanti |
| Statut environnemental: | Produit non Green Premium |
|---|---|
| RoHS (code date: AnnéeSemaine): | Compliant - since 0722 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
| REACh: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit: | Disponible Télécharger Profil environnemental produit |
| Alimentation électrique du capteur: | 19...30 V |
| Tension état 1 garanti: | >= 11 V |
| Courant état 1 garanti: | >= 2 mA |
| Tension état 0 garanti: | |
| Courant état 0 garanti: | |
| Impédance d'entrée: | 6800 Ohm |
| Période: | 18 mois |
| Alimentation électrique du capteur: | 19...30 V |
| Tension état 1 garanti: | >= 11 V |
| Courant état 1 garanti: | >= 2 mA |
| Tension état 0 garanti: | |
| Courant état 0 garanti: | |
| Impédance d'entrée: | 6800 Ohm |
| Résistance d'isolement: | > 10 M? 500 V DC |
| Puissance dissipée en W: | |
| Temps de filtrage typique CC: | 4 ms |
| Temps de filtrage maximal CC: | 7 ms |
| Temps de réponse de la sortie: | |
| Mise en parallèle des entrées: | Non |
| Consommation électrique typique: | 100 mAà 3,3 V DC |
| Fiabilité MTBF: | 912167 H |
| Type de protection: | 1 fusible externe par groupe de canaux d'entrée 0.5 A à fusion rapideProtection contre inversion de polarité en entrée1 fusible externe par canal de sortie ou groupe de canal de sortie à fusion rapide |
| Seuil de détection de tension: | > 18 V DC détecteur OK |
| Courant commuté minimum: | 1 mA 5 V c.c. |
| Tension de coupure maximale: | 264 V c.a.125 V DC |
| Durée de vie mécanique: | >= 20000000 cycle |
| Durée de vie électrique: | 300000 cycle DC-13 7.2 W 24 V300000 cycle AC-15 60 VA 200 V 0.35300000 cycle AC-15 36 VA 240 V 0.35300000 cycle AC-14 80 VA 200 V 0.7300000 cycle AC-14 72 VA 240 V 0.7100000 cycle DC-13 24 W 24 V100000 cycle AC-15 200 VA 200 V 0.35100000 cycle AC-15 120 VA 240 V 0.35100000 cycle AC-14 300 VA 200 V 0.7100000 cycle AC-14 240 VA 240 V 0.7 |
| Fréquence de commutation: | 1 Hz |
| LED d'état: | 1 LED rouge pour module E/S1 LED rouge pour erreur module (ERR)1 DEL par canal vert pour diagnostic du canal1 LED vert pour module en marche (RUN) |
| Poids: | 0.135 kg |
| Gamme de produits: | Plateforme d'automatisme Modicon M340 |
| Fonction produit: | Module E/S TOR |
| Raccordement électrique: | Connecteur 20 points |
| Nombre d'entrées logiques: | 8 |
| Types d'entrée: | Chute de courant (logique positive) |
| Tension entrées TOR: | 24 V DC positif |
| Courant d'entrée numérique: | 3.5 mA |
| Compatibilité de l'entrée numérique: | Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2 |
| Nombre sorties TOR: | 8 |
| Type de sortie TOR: | Relais |
| Tension de sortie TOR: | 24 V 19...30 V c.c.24...240 V 10...264 V c.a. |
| Courant de sortie TOR: | 2000 mA |
| Statut environnemental: | Produit non Green Premium |
| RoHS (code date: AnnéeSemaine): | Compliant - since 0722 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
| REACh: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit: | Disponible Télécharger Profil environnemental produit |
| Statut environnemental: | Produit non Green Premium |
| RoHS (code date: AnnéeSemaine): | Compliant - since 0722 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
| REACh: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit: | Disponible Télécharger Profil environnemental produit |
| Gamme de produits: | Plateforme d'automatisme Modicon M340 |
| Fonction produit: | Module E/S TOR |
| Raccordement électrique: | Connecteur 20 points |
| Nombre d'entrées logiques: | 8 |
| Types d'entrée: | Chute de courant (logique positive) |
| Tension entrées TOR: | 24 V DC positif |
| Courant d'entrée numérique: | 3.5 mA |
| Compatibilité de l'entrée numérique: | Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2 |
| Nombre sorties TOR: | 8 |
| Type de sortie TOR: | Relais |
| Tension de sortie TOR: | 24 V 19...30 V c.c.24...240 V 10...264 V c.a. |
| Courant de sortie TOR: | 2000 mA |
| Période: | 18 mois |
| Alimentation électrique du capteur: | 19...30 V |
| Alimentation électrique du capteur: | 19...30 V |
| Tension état 1 garanti: | >= 11 V |
| Tension état 1 garanti: | >= 11 V |
| Courant état 1 garanti: | >= 2 mA |
| Courant état 1 garanti: | >= 2 mA |
| Tension état 0 garanti: | |
| Tension état 0 garanti: | |
| Courant état 0 garanti: | |
| Courant état 0 garanti: | |
| Impédance d'entrée: | 6800 Ohm |
| Impédance d'entrée: | 6800 Ohm |
| Résistance d'isolement: | > 10 M? 500 V DC |
| Résistance d'isolement: | > 10 M? 500 V DC |
| Puissance dissipée en W: | |
| Puissance dissipée en W: | |
| Temps de filtrage typique CC: | 4 ms |
| Temps de filtrage typique CC: | 4 ms |
| Temps de filtrage maximal CC: | 7 ms |
| Temps de filtrage maximal CC: | 7 ms |
| Temps de réponse de la sortie: | |
| Temps de réponse de la sortie: | |
| Mise en parallèle des entrées: | Non |
| Mise en parallèle des entrées: | Non |
| Consommation électrique typique: | 100 mAà 3,3 V DC |
| Consommation électrique typique: | 100 mAà 3,3 V DC |
| Fiabilité MTBF: | 912167 H |
| Fiabilité MTBF: | 912167 H |
| Type de protection: | 1 fusible externe par groupe de canaux d'entrée 0.5 A à fusion rapideProtection contre inversion de polarité en entrée1 fusible externe par canal de sortie ou groupe de canal de sortie à fusion rapide |
| Type de protection: | 1 fusible externe par groupe de canaux d'entrée 0.5 A à fusion rapideProtection contre inversion de polarité en entrée1 fusible externe par canal de sortie ou groupe de canal de sortie à fusion rapide |
| Seuil de détection de tension: | > 18 V DC détecteur OK |
| Seuil de détection de tension: | > 18 V DC détecteur OK |
| Courant commuté minimum: | 1 mA 5 V c.c. |
| Courant commuté minimum: | 1 mA 5 V c.c. |
| Tension de coupure maximale: | 264 V c.a.125 V DC |
| Tension de coupure maximale: | 264 V c.a.125 V DC |
| Durée de vie mécanique: | >= 20000000 cycle |
| Durée de vie mécanique: | >= 20000000 cycle |
| Durée de vie électrique: | 300000 cycle DC-13 7.2 W 24 V300000 cycle AC-15 60 VA 200 V 0.35300000 cycle AC-15 36 VA 240 V 0.35300000 cycle AC-14 80 VA 200 V 0.7300000 cycle AC-14 72 VA 240 V 0.7100000 cycle DC-13 24 W 24 V100000 cycle AC-15 200 VA 200 V 0.35100000 cycle AC-15 120 VA 240 V 0.35100000 cycle AC-14 300 VA 200 V 0.7100000 cycle AC-14 240 VA 240 V 0.7 |
| Durée de vie électrique: | 300000 cycle DC-13 7.2 W 24 V300000 cycle AC-15 60 VA 200 V 0.35300000 cycle AC-15 36 VA 240 V 0.35300000 cycle AC-14 80 VA 200 V 0.7300000 cycle AC-14 72 VA 240 V 0.7100000 cycle DC-13 24 W 24 V100000 cycle AC-15 200 VA 200 V 0.35100000 cycle AC-15 120 VA 240 V 0.35100000 cycle AC-14 300 VA 200 V 0.7100000 cycle AC-14 240 VA 240 V 0.7 |
| Fréquence de commutation: | 1 Hz |
| Fréquence de commutation: | 1 Hz |
| LED d'état: | 1 LED rouge pour module E/S1 LED rouge pour erreur module (ERR)1 DEL par canal vert pour diagnostic du canal1 LED vert pour module en marche (RUN) |
| LED d'état: | 1 LED rouge pour module E/S1 LED rouge pour erreur module (ERR)1 DEL par canal vert pour diagnostic du canal1 LED vert pour module en marche (RUN) |
| Poids: | 0.135 kg |
| Poids: | 0.135 kg |
| Statut environnemental: | Produit non Green Premium |
| RoHS (code date: AnnéeSemaine): | Compliant - since 0722 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
| REACh: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit: | Disponible Télécharger Profil environnemental produit |
| Période: | 18 mois |
| Gamme de produits: | Plateforme d'automatisme Modicon M340 |
| Fonction produit: | Module E/S TOR |
| Raccordement électrique: | Connecteur 20 points |
| Nombre d'entrées logiques: | 8 |
| Types d'entrée: | Chute de courant (logique positive) |
| Tension entrées TOR: | 24 V DC positif |
| Courant d'entrée numérique: | 3.5 mA |
| Compatibilité de l'entrée numérique: | Avec détecteurs de proximité à 2 fils/3 fils conformément à IEC 60947-5-2 |
| Nombre sorties TOR: | 8 |
| Type de sortie TOR: | Relais |
| Tension de sortie TOR: | 24 V 19...30 V c.c.24...240 V 10...264 V c.a. |
| Courant de sortie TOR: | 2000 mA |
| Statut environnemental: | Produit non Green PremiumRoHS (code date: AnnéeSemaine) |
| Caractéristiques environnementalesStatut environnemental: | Produit non Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3595863910612 |
|---|---|
| Contexte: | Le système de modules in-rack X80 est commun aux gammes M340, M580 et Quantum (en rack déporté). Il bénéficie depuis 2007 d'une solide réputation de robustesse et de fiabilité, et comprend une large gamme d'entrées / sorties, de coupleurs de communication et de modules métiers. Sur M580 et Quantum, les modules X80 peuvent être utilisés en rack déporté via Ethernet temps réel |
