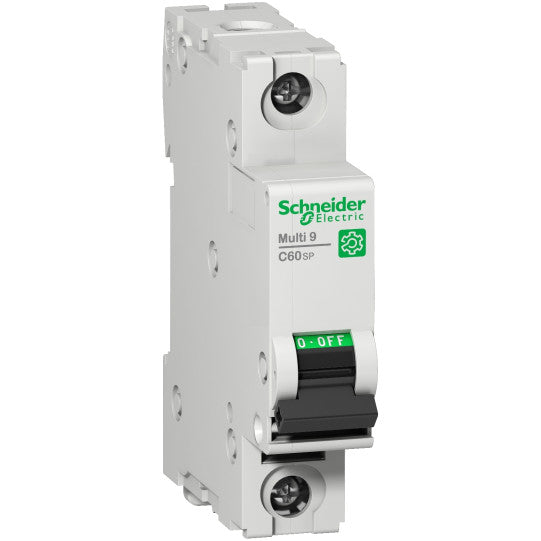

Multi9 C60 - disjoncteur - 1P - courbe C - 8A - 10kA - 277V - UL1077
DESCRIPTION
| Gamme de produits: | Multi 9 |
|---|---|
| Gamme: | Multi 9 |
| Nom du produit: | Multi 9 C60 |
| Fonction produit: | Disjoncteur miniature |
| Nom de l'appareil: | C60SP |
| Fonction de l?appareil: | Distribution |
| Description des pôles: | 1P |
| Nombre de pôles protégés: | 1 |
| In courant assigné d'emploi: | 8 A à 25 °C se conformer à EN/CEI 60947-2 |
| Type de réseau: | CCCA |
| Type de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | C |
| Pouvoir de coupure: | 10 kA AIR à 277 V CA se conformer à UL 107714 kA AIR à 240 V CA se conformer à UL 107714 kA AIR à 120 V CA se conformer à UL 107710 kA AIR à 65 V CC se conformer à UL 107710 kA AIR à 277 V CA se conformer à CSA C22.2 No 23514 kA AIR à 240 V CA se conformer à CSA C22.2 No 23514 kA AIR à 120 V CA se conformer à CSA C22.2 No 23510 kA AIR à 65 V CC se conformer à CSA C22.2 No 2353 kA Icu à 415 V CA se conformer à EN/CEI 60947-210 kA Icu à 240 V CA se conformer à EN/CEI 60947-220 kA Icu à 60 V CC se conformer à EN/CEI 60947-23 kA Icu à 415 V CA se conformer à GB 14048.210 kA Icu à 240 V CA se conformer à GB 14048.220 kA Icu à 60 V CC se conformer à GB 14048.2 |
| Aptitude au sectionnement: | Oui se conformer à EN/CEI 60947-2 |
| Normes: | EN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235 |
| Certifications du produit: | CEICCCURCSA |
| [Ue] tension assignée d'emploi: | 240 V CA 50/60 Hz415 V CA 50/60 Hz60 V CC |
|---|---|
| Limite de déclenchement magnétique: | 8,5 x In +/- 20 % CA12 x In +/- 20 % CC |
| [Ics] pouvoir assigné de coupure de service en court-circuit: | 2,25 kA 75 % se conformer à EN/CEI 60947-2 - 415 V CA7,5 kA 75 % se conformer à EN/CEI 60947-2 - 240 V CA20 kA 100 % se conformer à EN/CEI 60947-2 - 60 V CC2,25 kA 75 % se conformer à GB 14048.2 - 415 V CA7,5 kA 75 % se conformer à GB 14048.2 - 240 V CA20 kA 100 % se conformer à GB 14048.2 - 60 V CC |
| [Ui] tension d'isolement: | 500 V CA se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Signalisation locale: | Indication ON/OFF |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN |
| Pas de 9 mm: | 2 |
| Hauteur: | 81 mm |
| Largeur: | 18 mm |
| Profondeur: | 72 mm |
| Couleur: | Gris |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 10000 cycle |
| Prévision de verrouillage: | Cadenassable |
| Mode de raccordement: | Borne du type à cage (haut ou bas)1?25 mm² (AWG 18 à AWG 8) - rigideBorne du type à cage (haut ou bas)1?16 mm² (AWG 18 à AWG 8) - flexible avec emboutBorne du type à cage (haut ou bas)1?16 mm² (AWG 18 à AWG 8) - souple |
| Longueur de dénudage des fils: | 14 mm pour haut ou bas connexion |
| Couple de serrage: | 2,5 N.m haut ou bas |
| Protection différentielle: | Sans |
| Degré de protection IP: | IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529 |
|---|---|
| Degré de pollution: | 3 se conformer à EN/CEI 60947-2 |
| Tropicalisation: | 2 se conformer à IEC 60068-1 |
| Humidité relative: | 95 % à 55 °C |
| Altitude de fonctionnement: | 0?2000 m |
| Température de fonctionnement: | -30?70 °C |
| Température ambiante de stockage: | -40?80 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606481168214 |
|---|---|
| Rappels: |
Ce disjoncteur Schneider Electric M9F22108 est un Disjoncteur miniature de la gamme Multi9 C60 - disjoncteur - 1P - courbe C - 8A - 10kA - 277V - UL1077 - M9F22108. Il protège 1P et possède une technologie de déclencheur Thermique-magnétique . D'un calibre de 8 A à 25 °C se conformer à EN/CEI 60947-2 et d'un déclenchement selon une courbe C conçue pour les cas ci-après : applications générales. |
