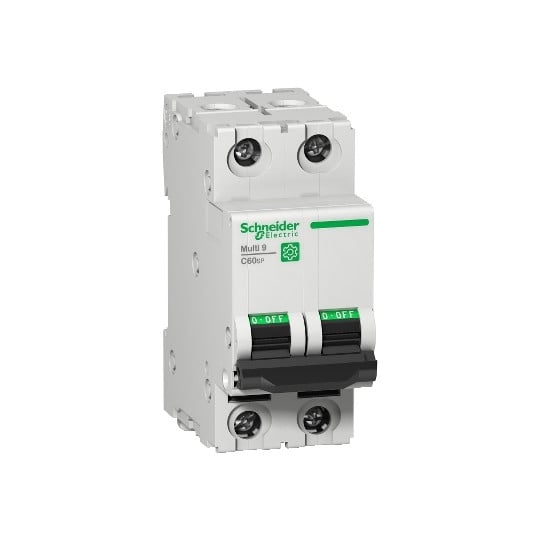

Multi9 C60 - disjoncteur - 2P - courbe C - 45A 5kA 480Y/277V - UL1077
DESCRIPTION
| Gamme de produits: | Multi 9 |
|---|---|
| Gamme: | Multi 9 |
| Nom du produit: | Multi 9 C60 |
| Fonction produit: | Disjoncteur miniature |
| Nom de l'appareil: | C60SP |
| Fonction de l?appareil: | Distribution |
| Description des pôles: | 2P |
| Nombre de pôles protégés: | 2 |
| In courant assigné d'emploi: | 45 A à 25 °C se conformer à EN/CEI 60947-2 |
| Type de réseau: | CA |
| Type de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | C |
| Pouvoir de coupure: | 10 kA AIR à 240 V CA se conformer à UL 107710 kA AIR à 240 V CA se conformer à CSA C22.2 No 2356 kA Icu à 440 V CA se conformer à EN/CEI 60947-210 kA Icu à 415 V CA se conformer à EN/CEI 60947-220 kA Icu à 240 V CA se conformer à EN/CEI 60947-26 kA Icu à 440 V CA se conformer à GB 14048.210 kA Icu à 415 V CA se conformer à GB 14048.220 kA Icu à 240 V CA se conformer à GB 14048.25 kA AIR à 480Y/277 V CA se conformer à UL 10775 kA AIR à 480Y/277 V CA se conformer à CSA C22.2 No 235 |
| Aptitude au sectionnement: | Oui se conformer à EN/CEI 60947-2 |
| Normes: | EN/CEI 60947-2GB 14048.2UL 1077CSA C22.2 No 235 |
| Certifications du produit: | CEICCCURCSA |
| [Ue] tension assignée d'emploi: | 240 V CA 50/60 Hz415 V CA 50/60 Hz440 V CA 50/60 Hz |
|---|---|
| Limite de déclenchement magnétique: | 8,5 x In +/- 20 % CA |
| [Ics] pouvoir assigné de coupure de service en court-circuit: | 4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA7,5 kA 75 % se conformer à EN/CEI 60947-2 - 415 V CA15 kA 75 % se conformer à EN/CEI 60947-2 - 240 V CA4,5 kA 75 % se conformer à GB 14048.2 - 440 V CA7,5 kA 75 % se conformer à GB 14048.2 - 415 V CA15 kA 75 % se conformer à GB 14048.2 - 240 V CA |
| [Ui] tension d'isolement: | 500 V CA se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Par maneton |
| Signalisation locale: | Indication ON/OFF |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN |
| Pas de 9 mm: | 4 |
| Hauteur: | 81 mm |
| Largeur: | 36 mm |
| Profondeur: | 72 mm |
| Couleur: | Gris |
| Endurance mécanique: | 20000 cycle |
| Endurance électrique: | 10000 cycle |
| Prévision de verrouillage: | Cadenassable |
| Mode de raccordement: | Borne du type à cage (haut ou bas)1?35 mm² (AWG 18...AWG 2) - rigideBorne du type à cage (haut ou bas)1?25 mm² (AWG 18...AWG 3) - flexible avec emboutBorne du type à cage (haut ou bas)1?25 mm² (AWG 18...AWG 3) - souple |
| Longueur de dénudage des fils: | 14 mm pour haut ou bas connexion |
| Couple de serrage: | 3,5 N.m haut ou bas |
| Protection différentielle: | Sans |
| Degré de protection IP: | IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529 |
|---|---|
| Degré de pollution: | 3 se conformer à EN/CEI 60947-2 |
| Tropicalisation: | 2 se conformer à IEC 60068-1 |
| Humidité relative: | 95 % à 55 °C |
| Altitude de fonctionnement: | 0?2000 m |
| Température de fonctionnement: | -30?70 °C |
| Température ambiante de stockage: | -40?80 °C |
| Statut environnemental de l'offre: | Produit Green PremiumRégulation REACh |
| Code EAN: | 3606481168313 |
|---|---|
| Rappels: |
Ce disjoncteur Schneider Electric M9F22245 est un Disjoncteur miniature de la gamme Multi9 C60 - disjoncteur - 2P - courbe C - 45A 5kA 480Y/277V - UL1077 - M9F22245. Il garantie la protection de 2P et possède une technologie de déclencheur Thermique-magnétique . D'une consommation de 45 A à 25 °C se conformer à EN/CEI 60947-2 et d'un déclenchement selon une courbe C élaborée pour les applications ci-après : applications générales. Nous vous confirmons que ce disjoncteur occupe 2 modules de largeur pour être mis en place dans un coffret ou une armoire. |
