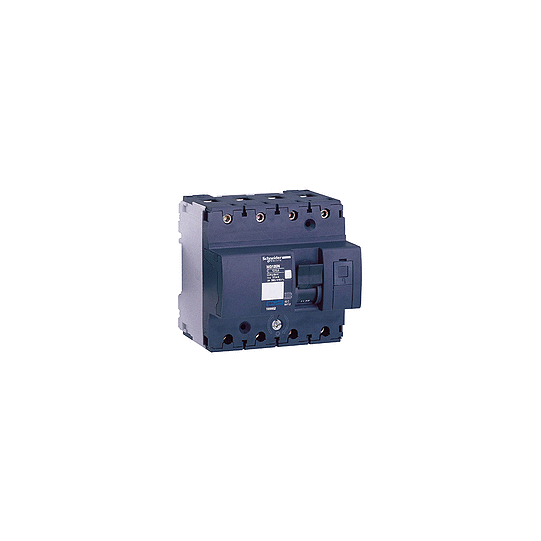

Multi9 NG125L - disjoncteur modulaire - 4P - 80A - courbe C - 18818
SKU : 18818
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multi9 NG125L - disjoncteur modulaire - 4P - 80A - courbe C - 18818
DESCRIPTION
| Gamme de produits: | NG125 |
|---|---|
| Gamme: | Acti 9 |
| Nom du produit: | Acti 9 NG125 |
| Fonction produit: | Disjoncteur miniature |
| Nom abrégé de l'appareil: | NG125L |
| Fonction de l'appareil: | Distribution |
| Description des pôles: | 4P |
| Nombre de pôles protégés: | 4 |
| Position du pôle neutre: | Gauche |
| In courant assigné d'emploi: | 80 A à 40 °C |
| Type de réseau: | CACC |
| Technologie de déclencheur: | Thermique-magnétique |
| Courbe de déclenchement: | C |
| Pouvoir de coupure: | 100 kA Icu conforme à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz50 kA Icu conforme à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz15 kA Icu conforme à EN/IEC 60947-2 - 500 V CA 50/60 Hz40 kA Icu conforme à EN/IEC 60947-2 - 440 V CA 50/60 Hz36 kA Icu conforme à EN/IEC 60947-2 - |
| Catégorie d'emploi: | A conforme à IEC 60947-2 |
| Aptitude au sectionnement: | Oui conforme à IEC 60947-2 |
| Fréquence du réseau: | 50/60 Hz |
|---|---|
| [Ue] tension assignée d'emploi: | 220...240 V CA 50/60 Hz380...415 V CA 50/60 Hz440 V CA 50/60 Hz500 V AC 50/60 Hz |
| Limite de déclenchement magnétique: | 8 x In |
| [Ics] pouvoir assigné de coupure de service en court-circuit: | 75 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 - 220...240 V CA 50/60 Hz37.5 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 - 380...415 V CA 50/60 Hz30 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 - 440 V CA 50/60 Hz11.25 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 - 500 V CA 50/60 Hz50 kA à 100 % capacité de coupure conforme à EN/IEC 60947-2 - 500 V CC |
| [Ui] tension assignée d'isolement: | 690 V CA 50/60 Hz conforme à EN/IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs: | 8 kV conforme à EN/IEC 60947-2 |
| Coupure pleinement apparente: | Oui |
| Type de commande: | Test de déclenchement manuelPar maneton |
| Signalisation locale: | Indication ON/OFFIndicateur de déclenchement |
| Mode d'installation: | Encliquetable |
| Support de montage: | Rail DIN symétrique 35 mm |
| Compatibilité du bloc de distribution du peigne de jeu de barres: | Non |
| Pas de 9 mm: | 12 |
| Hauteur: | 103 mm |
| Largeur: | 108 mm |
| Profondeur: | 81 mm |
| Poids: | 0.96 kg |
| Durée de vie mécanique: | 20000 cycle |
| Durée de vie électrique: | 5000 cycle |
| Prévision de verrouillage: | Cadenassable |
| Description des verrouillages optionnels: | Verrouillage intégré |
| Longueur de dénudage des fils: | 20 mm |
| Couple de serrage: | 6 N.m |
| Protection fuite à la terre: | Bloc séparé |
| Normes: | EN/IEC 60947-2 |
|---|---|
| Degré de protection IP: | IP20 conforme à IEC 60529 |
| Tenue aux chocs IK: | IK05 conforme à EN/CEI 62262 |
| Degré de pollution: | 3 conforme à IEC 60947-2 |
| Catégorie de surtension: | IV |
| Tropicalisation: | 2 conforme à IEC 60068-1 |
| Humidité relative: | 95 % 55 °C |
| Altitude de fonctionnement: | 2000 m |
| Température de fonctionnement: | -30?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Période: | 18 mois |
| Code EAN: | 4027816188186 |
|---|---|
| Contexte: |
Les disjoncteurs et interrupteurs NG125N/NA assurent la protection tête de tableau en coffret modulaire de 10 à 125A avec un pouvoir de coupure de 25kA (en 380/415V). Ces disjoncteurs s'installent sur rail DIN et peuvent être associés à des auxiliaires électriques et des accessoires.
|
