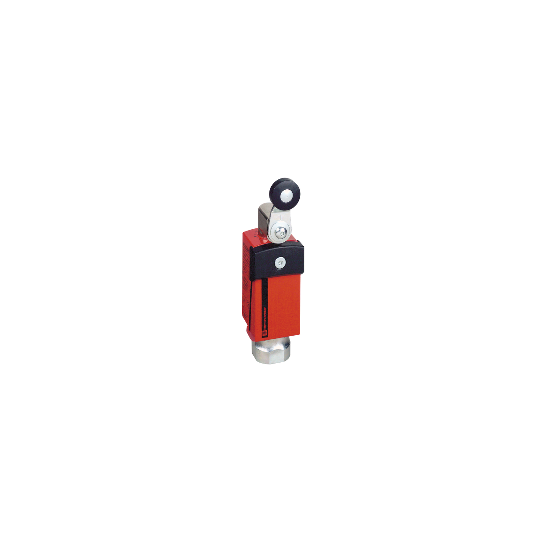

Preventa XCS-D - inter. de pos. de sécurité Télémécanique - levier rotatif - 2O+1F - XCSD3918P20
DESCRIPTION
| Gamme de produits: | Détection de sécurité Preventa |
|---|---|
| Fonction produit: | Commutateur de fin de course de sécurité |
| Nom de composant: | XCSD |
| Design: | Compact |
| Matière: | Métal |
| Type de tête: | Tête rotative |
| Technologie de protection: | Capot de protection plastique, fixé par vis de sécurité à tête creuse 5 lobes |
| Type d'unité de commande: | Levier à galet thermoplastique |
| Description des contacts: | 1 "O" + 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Entrée de câble: | 1 entrée filetée M20 x1,5 |
| Raccordement électrique: | Bornier |
|---|---|
| Capacité de serrage des bornes: | 1 x 0,34?2 x 0,75 mm² |
| Mouvement d'attaque: | Avec came 30° |
| Nombre de pôles: | 3 |
| Ouverture positive: | Avec contact "O" |
| Durée de vie mécanique: | 10000000 cycle |
| Couple minimal d'actionnement: | 0,1 N.m |
| Couple minimum pour ouverture positive: | 0,25 N.m |
| Vitesse d'attaque maximale: | 1,5 m/s |
| Désignation code des contacts: | B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN/CEI 60947-5-1 appendix A |
| [Ithe] courant thermique d'emploi sous enveloppe: | 6 A |
| [Ui] tension assignée d'isolement: | 300 V se conformer à CSA C22.2 No 14400 V (niveau de pollution: 3) se conformer à EN/IEC 60947-1300 V se conformer à UL 508 |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à EN/IEC 60947-14 kV se conformer à IEC 60664 |
| Résistance maximale entre bornes : | = 25 M? se conformer à CEI 60255-7 catégorie 3 |
| Protection contre les courts-circuits: | 6 A cartouche fusible type gG (gl) |
| Précision de répétition: | 0,1 mm sur pts déclenchement, 1 million cycles expl pour tête avec piston term |
| Matière du corps: | Zamak |
| Matière de la tête: | Zamak |
| Matière du boitier: | Plastique |
| Profondeur: | 35 mm |
| Hauteur: | 122 mm |
| Largeur: | 34 mm |
| Poids: | 0,255 kg |
| Normes: | EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 60947-5-1UL 508CSA C22.2 No 14 |
|---|---|
| Certifications du produit: | CSAUL |
| Niveau de sécurité: | Jusqu'à catégorie 4 avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1Jusqu'à PL = e avec système de surveillance approprié et câblage correct se conformer à EN/ISO 13849-1Jusqu'à SIL 3 avec système de surveillance approprié et câblage correct se conformer à IEC 61508 |
| Données de fiabilité: | B10d = 50000000 (valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact) |
| Traitement de protection: | TC |
| Température de fonctionnement maximale: | -25?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Tenue aux vibrations: | 25 gn (f = 10?500 Hz) se conformer à IEC 60068-2-6 |
| Tenue aux chocs mécaniques: | 50 gn pour 11 ms se conformer à IEC 60068-2-27 |
| Classe de protection contre les chocs électriques: | Classe I se conformer à EN/IEC 61140Classe I se conformer à NF C 20-030 |
| Degré de protection IP: | IP66 se conformer à IEC 60529IP67 se conformer à IEC 60529 |
| Tenue aux chocs IK: | IK06 se conformer à EN 50102 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110240672 |
|---|---|
| Rappels: | Ce produit Schneider XCSD3918P20 est de type Commutateur de fin de course de sécurité de la gamme Preventa XCS général. |
