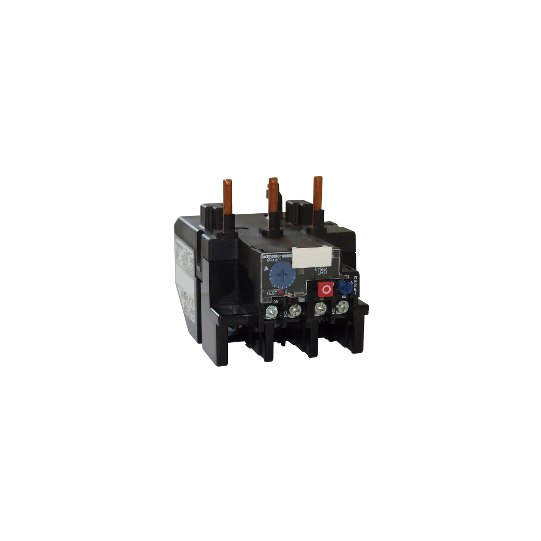

REL.TH T3 PL.LISSE 48-65A - LRD3359A66
DESCRIPTION
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys LRD |
| Type de produit ou de composant: | Relais de surcharge thermique différentielle |
| Nom abrégé d'appareil: | LRD |
| Utilisation du relais: | Protection moteur |
| Compatible avec le(s) produit(s): | LC1D80LC1D95 |
| Type de réseau: | ACDC |
| Classe de surcharge thermique: | Classe 10A conformément à IEC 60947-4-1 |
| Zone de réglage de protection thermique: | 48...65 A |
| [Ui] tension assignée d'isolement: | 600 V circuit de puissance conformément à UL600 V circuit de puissance conformément à CSA1000 V circuit de puissance conformément à IEC 60947-4-1 |
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys LRD |
| Type de produit ou de composant: | Relais de surcharge thermique différentielle |
| Nom abrégé d'appareil: | LRD |
| Utilisation du relais: | Protection moteur |
| Compatible avec le(s) produit(s): | LC1D80LC1D95 |
| Type de réseau: | ACDC |
| Classe de surcharge thermique: | Classe 10A conformément à IEC 60947-4-1 |
| Zone de réglage de protection thermique: | 48...65 A |
| [Ui] tension assignée d'isolement: | 600 V circuit de puissance conformément à UL600 V circuit de puissance conformément à CSA1000 V circuit de puissance conformément à IEC 60947-4-1 |
| Fréquence du réseau: | 0...400 HzSupport de montage |
| Caractéristiques détailléesFréquence du réseau: | 0...400 HzSupport de montage |
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys LRD |
| Fonction produit: | Relais de surcharge thermique différentielle |
| Nom abrégé de l'appareil: | LRD |
| Utilisation du relais: | Protection moteur |
| Accessoires associés: | LC1D80LC1D95 |
| Type de réseau: | ACDC |
| Classe de surcharge thermique: | Classe 10A conformément à IEC 60947-4-1 |
| Zone de réglage de protection thermique: | 48...65 A |
| [Ui] tension assignée d'isolement: | 600 V circuit de puissance conformément à UL600 V circuit de puissance conformément à CSA1000 V circuit de puissance conformément à IEC 60947-4-1 |
| Période: | 18 mois |
| Fréquence du réseau: | 0...400 Hz |
| Support de montage: | Sous le contacteurRail avec accessoires spécifiquesPlatine avec accessoires spécifiques |
| Seuil de déclenchement: | 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1 |
| [Ith] courant thermique conventionnel: | 5 A pour circuit de signalisation |
| Courant admissible: | 0.06 A à 440 V DC-13 pour circuit de signalisation0.72 A à 500 V AC-15 pour circuit de signalisation |
| [Ue] tension assignée d'emploi: | 690 V AC 0...400 Hz |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV |
| Sensibilité à une perte de phase: | Tripping current 130 % of Ir on two phase, the last one at 0 |
| Type de commande: | Bleu bouton-poussoir pour raz modeRouge bouton-poussoir STOP |
| Compensation en température: | -20...60 °C |
| Pas de raccordement: | 17.5 mm |
| Mode de raccordement: | Circuit de puissance |
| Couple de serrage: | Circuit de puissance |
| Hauteur: | 123 mm |
| Largeur: | 75 mm |
| Profondeur: | 121 mm |
| Poids: | 0.51 kg |
| Statut environnemental: | Produit Green Premium |
| RoHS (code date: AnnéeSemaine): | Compliant - since 0630 - Schneider Electric declaration of conformity Déclaration de conformité Schneider Electric |
| REACh: | Référence ne contenant pas de SVHC au-dessus du seuil |
| Profil environnemental du produit: | Disponible Télécharger Profil environnemental produit |
| Instructions de fin de vie du produit: | Pas d'opération de recyclage spécifiques |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Caractéristiques environnementalesStatut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110741001 |
|---|---|
| Contexte: | Fiables, avec un réarmement manuel-automatique, simples a monter en version vis étriers, bornes a ressorts, cosses fermées et bornier EverLink, les relais de protection thermique Tesys LRD couvrent parfaitement tous les calibres de moteurs jusqu'a 150 A. Associés aux contacteurs TeSys D, ils constituent un démarreur d'une grande compacité.
Configurer vos solutions départ-moteur TeSys |
