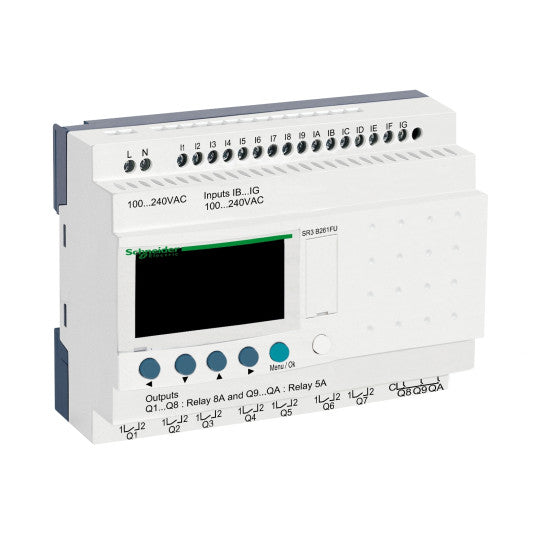

Relais intelligent modulaire Zelio Logic - 26 ES - 100..240VCA horloge affichage - SR3B261FU
SKU : SR3B261FU
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Relais intelligent modulaire Zelio Logic - 26 ES - 100..240VCA horloge affichage - SR3B261FU
DESCRIPTION
| Gamme de produits: | Zelio Logic |
|---|---|
| Fonction produit: | Relais intelligent modulaire |
| Gamme de produits: | Zelio Logic |
|---|---|
| Fonction produit: | Relais intelligent modulaire |
| Affichage local: | AvecNombre de lignes de schéma de contrôle |
| Caractéristiques détailléesAffichage local: | AvecNombre de lignes de schéma de contrôle |
| Période: | 18 mois |
|---|---|
| Affichage local: | Avec |
| Nombre de lignes de schéma de contrôle: | 120 avec Ladder programmation |
| Temps de cycle: | 6...90 ms |
| Temps de sauvegarde: | 10 ansà 25 °C |
| Dérive de l'horloge: | 6 s/moisà 25 °C12 min/anà 0...55 °C |
| Vérifications: | Mémoire du programme à chaque misesous tension |
| [Us] tension d'alimentation: | 100...240 V |
| Limites de la tension d'alimentation: | 85...264 V |
| Fréquence d'alimentation: | 50/60 Hz |
| Courant d'alimentation: | 80 mAà 100 V (avec extensions)60 mAà 240 V (avec extensions)50 mAà 240 V (sans extension)100 mAà 100 V (sans extension) |
| Puissance consommée en VA: | 17 VA avec extensions12 VA sans extension |
| Tension d'isolement: | 1780 V |
| Type de protection: | Contre l'inversion de bornes (instructions de contrôle non exécutées) |
| Nombre entrées TOR: | 16 |
| Tension entrées TOR: | 100...240 V c.a. |
| Courant d'entrée numérique: | 0.6 mA |
| Fréquences d'entrée numérique: | 47...53 Hz57,..63 Hz |
| Tension état 1 garanti: | >= 79 V pour entrée TOR |
| Tension état 0 garanti: | |
| Courant état 1 garanti: | > 0.17 mA pour entrée TOR |
| Courant état 0 garanti: | |
| Impédance d'entrée: | 350 kOhm (entrée TOR) |
| Nombre de sorties: | 10 relais sortie(s) |
| Limites de la tension de sortie: | 24...250 V c.a.5...30 V DC (sortie relais) |
| Description des contacts: | NO pour sortie relais |
| Courant thermique de sortie: | 8 A pour 8 sorties (sortie relais)5 A pour 2 sorties (sortie relais) |
| Durée de vie électrique: | 500000 cycle DC-13à 24 V, 0.6 A pour sortie relais conformément à EN/IEC 60947-5-1500000 cycle DC-12à 24 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1500000 cycle AC-15à 230 V, 0.9 A pour sortie relais conformément à EN/IEC 60947-5-1500000 cycle AC-12à 230 V, 1.5 A pour sortie relais conformément à EN/IEC 60947-5-1 |
| Pouvoir de commutation en mA: | >= 10 mAà 12 V (sortie relais) |
| Taux de disponibilité en Hz: | 10 Hz (sans charge) pour sortie relais0.1 Hz (au courant nominal) pour sortie relais |
| Durée de vie mécanique: | 10000000 cycle (sortie relais) |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV conformément à EN/IEC 60947-1 et EN/IEC 60664-1 |
| Horloge: | Avec |
| Temps de réponse: | 5 ms (de phase 1 à phase 0) pour sortie relais10 ms (de phase 0 à phase 1) pour sortie relais50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR |
| Mode de raccordement: | Bornes à vis, capacité de serrage: 2 x 0,25 à 2 x 0,75 mm² AWG 24...AWG 18 souple avec emboutBornes à vis, capacité de serrage: 2 x 0,2 à 2 x 1,5 mm² AWG 24...AWG 16 rigideBornes à vis, capacité de serrage: 1 x 0,25 à 1 x 2,5 mm² AWG 24...AWG 14 souple avec emboutBornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...AWG 14 rigideBornes à vis, capacité de serrage: 1 x 0,2 à 1 x 2,5 mm² AWG 25...AWG 14 semi-solide |
| Couple de serrage: | 0.5 N.m |
| Catégorie de surtension: | III conformément à EN/IEC 60664-1 |
| Poids: | 0.4 kg |
| Gamme de produits: | Zelio Logic |
| Fonction produit: | Relais intelligent modulaire |
| Période: | 18 mois |
| Garantie contractuellePériode: | 18 mois |
| Code EAN: | 3389110550009 |
|---|---|
| Contexte: | Les modules logiques Zelio Logic sont destinés a la réalisation de petits équipements d'automatismes.
|
