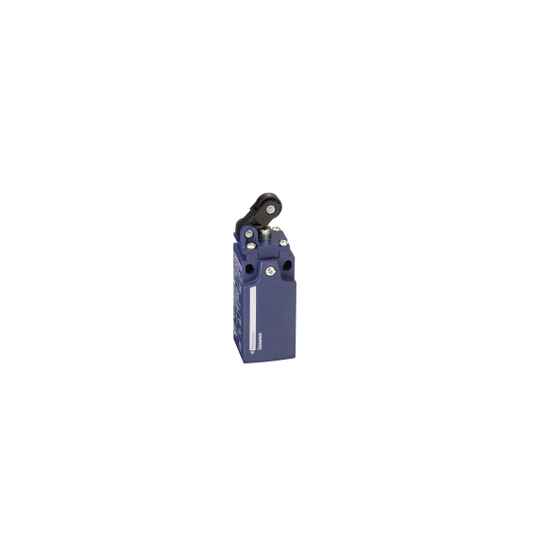

Télémécanique - OsiSense XCKN - inter. de pos. - levier à galet plast.H -1O+1F- brusque - M20 - XCKN2121P20
SKU : XCKN2121P20
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Télémécanique - OsiSense XCKN - inter. de pos. - levier à galet plast.H -1O+1F- brusque - M20 - XCKN2121P20
DESCRIPTION
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format standard |
| Fonction produit: | Commutateur de fin de course |
| Nom de l'appareil: | XCKN |
| Forme du capteur: | Forme compact E |
| Type de carter: | Fixe |
| Type de tête: | Tête de piston |
| Matière: | Plastique |
| Matière du corps: | Plastique |
| Matière de la tête: | Plastique |
| Mode de fixation: | Par le corps |
| Mouvement tête de commande: | Linéaire |
| Type d'unité de commande: | Poussoir levier à galet à rappel thermoplastique |
| Type d'approche: | Approche latérale 1 direction |
| Entrée de câble: | 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7?13 mm |
| Nombre de pôles: | 2 |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Mouvement d'attaque: | Avec came 30° |
|---|---|
| Raccordement électrique: | Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm² |
| Forme d'isolation entre contacts: | Zb |
| Ouverture positive: | Avec |
| Force minimale pour ouverture positive: | 10 N |
| Effort minimal d'actionnement: | 6 N |
| Vitesse d'attaque maximale: | 1 m/s |
| Désignation code des contacts: | A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN/CEI 60947-5-1 appendix A |
| [Ui] tension assignée d'isolement: | 300 V se conformer à CSA C22.2 No 14500 V niveau de pollution 3 se conformer à IEC 60947-1300 V se conformer à UL 508 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1 |
| Protection contre les courts-circuits: | 10 A cartouche fusible type gG |
| Durée de vie électrique: | 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C |
| Durée de vie mécanique: | 10000000 cycle |
| Largeur: | 30 mm |
| Hauteur: | 94 mm |
| Profondeur: | 30 mm |
| Poids: | 0,145 kg |
| Description des bornes ISO n°1: | (13-14)NO(21-22)NC |
| Tenue aux chocs mécaniques: | 50 gn (durée = 11 ms) se conformer à IEC 60068-2-27 |
|---|---|
| Tenue aux vibrations: | 25 gn (f = 10?500 Hz) se conformer à IEC 60068-2-6 |
| Degré de protection IP: | IP65 se conformer à IEC 60529 |
| Tenue aux chocs IK: | IK04 se conformer à EN 50102 |
| Catégorie de surtension: | Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030 |
| Température de fonctionnement maximale: | -25?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Traitement de protection: | TC |
| Certifications du produit: | CCCCSAUL |
| Normes: | EN 60204-1EN 60947-5-1IEC 60204-1IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110214291 |
|---|---|
| Rappels: | Ce produit Schneider XCKN2121P20 est de type Commutateur de fin de course de la gamme OsiSense XC basique. |
