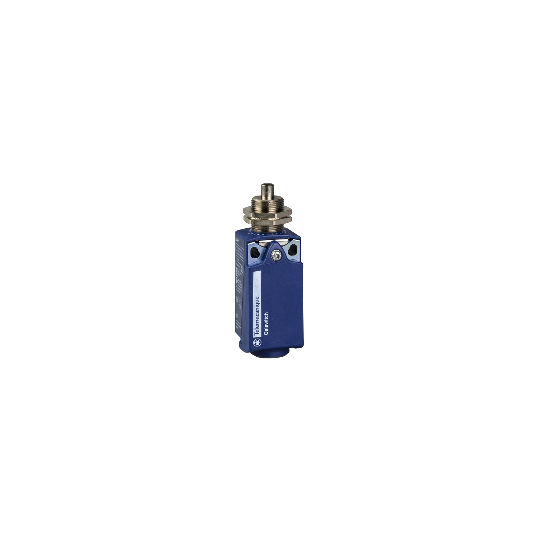

Télémécanique - OsiSense XCKP - inter. de pos. - M18 poussoir métal -1O+1F- brusque - M16 - XCKP21H0P16
SKU : XCKP21H0P16
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Télémécanique - OsiSense XCKP - inter. de pos. - M18 poussoir métal -1O+1F- brusque - M16 - XCKP21H0P16
DESCRIPTION
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format standard |
| Fonction produit: | Commutateur de fin de course |
| Nom de l'appareil: | XCKP |
| Forme du capteur: | Compact |
| Type de carter: | Fixe |
| Type de tête: | Tête de piston M18 |
| Matière: | Plastique |
| Matière du corps: | Plastique |
| Matière de la tête: | Zamak |
| Mode de fixation: | Par la tête |
| Mouvement tête de commande: | Linéaire |
| Type d'unité de commande: | Poussoir à rappel métal |
| Type d'approche: | Approche verticale 1 direction |
| Nombre de pôles: | 2 |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Mouvement d'attaque: | Sur embout |
|---|---|
| Raccordement électrique: | Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm² |
| Entrée de câble: | 1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 4?8 mm |
| Forme d'isolation entre contacts: | Zb |
| Ouverture positive: | Avec |
| Force minimale pour ouverture positive: | 45 N |
| Effort minimal d'actionnement: | 15 N |
| Vitesse d'attaque minimale: | 0.01 m/min |
| Vitesse d'attaque maximale: | 0,5 m/s |
| Précision de répétition: | 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération |
| Désignation code des contacts: | A300, AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V, Ie = 0,27 A) se conformer à EN/CEI 60947-5-1 appendix A |
| [Ui] tension assignée d'isolement: | 300 V se conformer à CSA C22.2 No 14500 V niveau de pollution 3 se conformer à IEC 60947-1300 V se conformer à UL 508 |
| Résistance maximale entre bornes : | = 25 M? se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1 |
| Protection contre les courts-circuits: | 10 A par gG cartouche fusible |
| Durée de vie électrique: | 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C |
| Durée de vie mécanique: | 10000000 cycle |
| Largeur: | 31 mm |
| Hauteur: | 65 mm |
| Profondeur: | 30 mm |
| Poids: | 0,13 kg |
| Description des bornes ISO n°1: | (13-14)NO(21-22)NC |
| Tenue aux chocs mécaniques: | 50 gn (durée = 11 ms) se conformer à IEC 60068-2-27 |
|---|---|
| Tenue aux vibrations: | 25 gn (f = 10?500 Hz) se conformer à IEC 60068-2-6 |
| Degré de protection IP: | IP66 se conformer à IEC 60529IP67 se conformer à IEC 60529 |
| Tenue aux chocs IK: | IK04 se conformer à EN 50102 |
| Classe de protection contre les chocs électriques: | Classe II se conformer à IEC 61140Classe II se conformer à NF C 20-030 |
| Température de fonctionnement maximale: | -25?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Traitement de protection: | TC |
| Certifications du produit: | CCCCSAUL |
| Normes: | EN 60204-1EN 60947-5-1IEC 60204-1IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110201840 |
|---|---|
| Rappels: | Ce produit Schneider Electric XCKP21H0P16 est de type Commutateur de fin de course de la gamme OsiSense XC général. |
