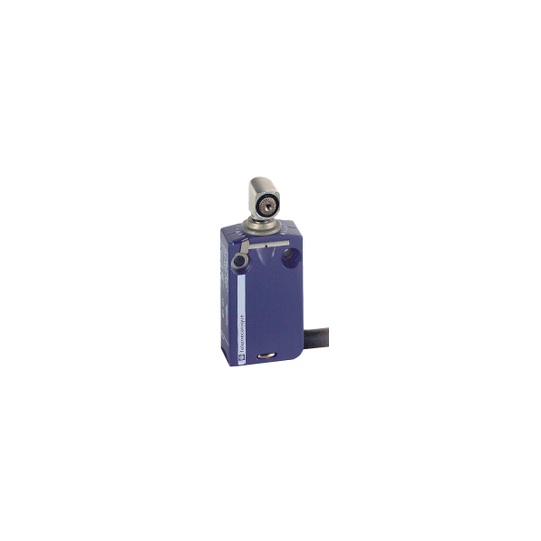

Télémécanique - OsiSense XCMD - inter. de pos. - avec tête rot. ss levier -1OF- brusque - M12 - XCMD2101L1
DESCRIPTION
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format standard |
| Fonction produit: | Commutateur de fin de course |
| Nom de l'appareil: | XCMD |
| Forme du capteur: | Miniature |
| Type de carter: | Fixe |
| Type de tête: | Tête rotative |
| Matière: | Métal |
| Matière du corps: | Zamak |
| Matière de la tête: | Zamak |
| Mode de fixation: | Par le corps |
| Mouvement tête de commande: | Tournant |
| Type d'unité de commande: | À rappel sans levier de commande |
| Type d'approche: | Approche latérale 2 directions |
| Nombre de pôles: | 2 |
| Description des contacts: | 1 "O" + 1 "F" |
| Fonctionnement des contacts: | À action brusque |
| Raccordement électrique: | Connecteur à câble amovible |
|---|---|
| Longueur de câble: | 1 m |
| Composition du câble: | 5 x 0,75 mm² |
| Isolement: | PvR |
| Forme d'isolation entre contacts: | Zb |
| Ouverture positive: | Avec |
| Force minimale pour ouverture positive: | 35 N |
| Effort minimal d'actionnement: | 7 N |
| Vitesse d'attaque maximale: | 1,5 m/s |
| Désignation code des contacts: | B300, AC-15 (Ue = 240 V, Ie = 1,5 A) se conformer à EN/CEI 60947-5-1 appendix AR300, DC-13 (Ue = 250 V, Ie = 0,1 A) se conformer à EN/CEI 60947-5-1 appendix A |
| [Ui] tension assignée d'isolement: | 300 V niveau de pollution 3 se conformer à CSA C22.2 No 14300 V niveau de pollution 3 se conformer à UL 508400 V niveau de pollution 3 se conformer à IEC 60947-5-1 |
| Résistance maximale entre bornes : | = 25 M? se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs: | 4 kV se conformer à IEC 606644 kV se conformer à IEC 60947-1 |
| Protection contre les courts-circuits: | 6 A par gG cartouche fusible |
| Durée de vie électrique: | 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement: = 60 cyc/mn, facteur de charge: 0.5 se conformer à IEC 60947-5-1 appendix C |
| Durée de vie mécanique: | 10000000 cycle |
| Largeur: | 30 mm |
| Hauteur: | 50 mm |
| Profondeur: | 16 mm |
| Poids: | 0,185 kg |
| Tenue aux chocs mécaniques: | 25 gn (durée = 18 ms) se conformer à IEC 60068-2-27 |
|---|---|
| Tenue aux vibrations: | 5 gn (f = 10?500 Hz) se conformer à IEC 60068-2-6 |
| Degré de protection IP: | IP68 se conformer à IEC 60529IP66 se conformer à IEC 60529IP67 se conformer à IEC 60529 |
| Tenue aux chocs IK: | IK06 se conformer à EN 50102 |
| Catégorie de surtension: | Classe I se conformer à NF C 20-030Classe I se conformer à IEC 61140 |
| Température de fonctionnement maximale: | -25?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Traitement de protection: | TC |
| Certifications du produit: | CCCCSAUL |
| Normes: | EN/IEC 60204-1EN/IEC 60947-5-1UL 508CSA C22.2 No 14 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110299564 |
|---|---|
| Rappels: | Ce produit de la marque Schneider XCMD2101L1 est de type Commutateur de fin de course de la gamme OsiSense XC général. |
