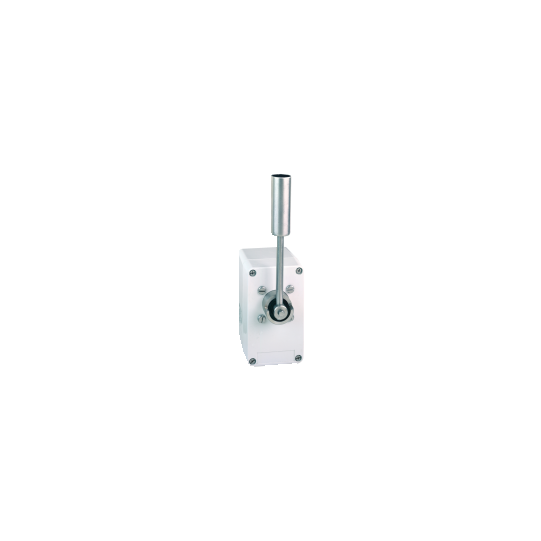

Télémécanique - OsiSense XCRT - inter. de position - boîtier métal levier en acier - 2OF - XCRT315
DESCRIPTION
| Gamme de produits: | OsiSense XC |
|---|---|
| Nom de gamme: | Format spécial |
| Fonction produit: | Commutateur de fin de course |
| Application spécifique du produit: | Surveillance de décalage d'un convoyeur à courroie |
| Nom de l'appareil: | XCRT |
| Forme du capteur: | - |
| Type de carter: | Fixe |
| Type de tête: | Tête rotative |
| Matière: | Polyester |
| Mode de fixation: | Par le corps |
| Mouvement tête de commande: | Tournant |
| Type d'unité de commande: | Acier inoxydable galet à rappel (avec levier) |
| Type d'approche: | 2 directions approche latérale |
| Raccordement électrique: | Borniers à vis-étrier, capacité de serrage: 1 x 0,5?2 x 2,5 mm² |
| Nombre de pôles: | 2 |
| Description des contacts: | 2 "O/F" |
| Fonctionnement des contacts: | À action brusque |
| élément de contact par sens de marche (circuit de contrôle): | 2 par sens |
| Ouverture positive: | Sans |
| Matière du corps: | Polyester |
|---|---|
| Mouvement d'attaque: | Avec convoyeur à courroie |
| Entrée de câble: | 1 entrée filetée pour presse-étoupe Pg 13,5, diamètre extérieur du câble: 9?12 mm se conformer à NF C 68-300 |
| Forme d'isolation entre contacts: | Za |
| Nombre seuils de réglage: | 2 |
| Couple minimal d'actionnement: | 1 N.m |
| Vitesse d'attaque minimale: | 0.01 m/min |
| Angle d'actionnement: | 10 ° pour signalisation d'erreur18 ° pour arrêt convoyeur à courroie |
| Course angulaire maximale: | 70 °-70 ° |
| Désignation code des contacts: | A300, AC-15 240 V, Ie = 0,125) se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 250 V, Ie = 0,27 A) se conformer à EN/CEI 60947-5-1 appendix A |
| [Ui] tension assignée d'isolement: | 300 V se conformer à CSA C22.2 No 14500 V niveau de pollution 3 se conformer à IEC 60947-1500 V niveau de pollution 3 se conformer à VDE 0110300 V se conformer à UL 508 |
| Résistance maximale entre bornes : | = 25 M? se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à IEC 606646 kV se conformer à IEC 60947-1 |
| Protection contre les courts-circuits: | 10 A par gG cartouche fusible |
| Durée de vie électrique: | 5000000 cycle, DC-13 inductive type de charge, 120 V, 4 W, facteur de charge: 0.5, cadence de fonctionnement: = 60 cyc/mn IEC 60947-5-1 appendix C5000000 cycle, DC-13 inductive type de charge, 24 V, 7 W, facteur de charge: 0.5, cadence de fonctionnement: = 60 cyc/mn IEC 60947-5-1 appendix C5000000 cycle, DC-13 inductive type de charge, 48 V, 10 W, facteur de charge: 0.5, cadence de fonctionnement: = 60 cyc/mn IEC 60947-5-1 appendix C |
| Durée de vie mécanique: | 300000 cycle |
| Largeur: | 85 mm |
| Hauteur: | 95 mm |
| Profondeur: | 75 mm |
| Poids: | 1,155 kg |
| Description des bornes ISO n°1: | (11-12)NC(13-14)NO |
| Tenue aux chocs mécaniques: | 30 gn (durée = 18 ms) se conformer à IEC 60068-2-27 |
|---|---|
| Tenue aux vibrations: | 9 gn (f = 10?500 Hz) se conformer à IEC 60068-2-6 |
| Degré de protection IP: | IP65 se conformer à IEC 60529 |
| Catégorie de surtension: | Classe I se conformer à NF C 20-030Classe I se conformer à IEC 61140 |
| Température de fonctionnement maximale: | -25?70 °C |
| Température ambiante pour le stockage: | -40?70 °C |
| Traitement de protection: | TC |
| Normes: | EN 60204-1EN 60947-5-1IEC 60204-1IEC 60947-5-1NF C 79-130CSA C22.2 No 14 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110660982 |
|---|---|
| Rappels: | Ce produit de la marque Schneider XCRT315 est de type Commutateur de fin de course de la gamme OsiSense XC métiers. |
