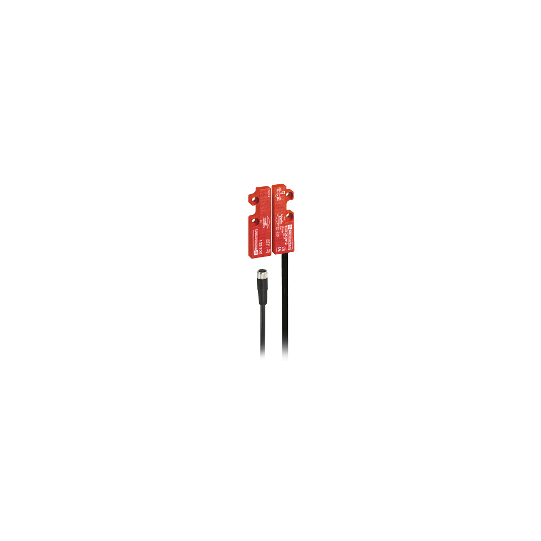

Télémécanique - Preventa XCSDMC - inter. électromag. codé - plast. - 2F,1F échel. - conn. M8 - XCSDMC790L01M8
SKU : XCSDMC790L01M8
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Télémécanique - Preventa XCSDMC - inter. électromag. codé - plast. - 2F,1F échel. - conn. M8 - XCSDMC790L01M8
DESCRIPTION
| Gamme de produits: | Détection de sécurité Preventa |
|---|---|
| Fonction produit: | Interrupteur électromagnétique codé |
| Nom de composant: | XCSDMC |
| Design: | Rectangulaire compact |
| Dimension: | 51 x 16 x 7 mm |
| Description des contacts: | 2 "O" |
| Fonctionnement des contacts: | Échelonné |
| Matière: | Plastique |
| Raccordement électrique: | Connecteur sur câble volant |
| Type de connecteur: | M8 |
| Longueur de câble: | 0,15 m |
| Nombre de pôles: | 2 |
| Directions d'approche: | 3 directions |
| [Ue] tension assignée d'emploi: | 24 V CC |
| [Ui] tension assignée d'isolement: | 100 V CC |
| [Sa] portée de travail: | 5 mm |
|---|---|
| [Sar] distance de déclenchement: | 15 mm |
| [Ie] courant assigné d'emploi maximal: | = 100 mA |
| [Uimp] tension assignée de tenue aux chocs: | 2,5 kV se conformer à EN/IEC 60947-5-1 |
| Résistance maximale entre bornes : | 10 Ohm |
| Protection contre les courts-circuits: | 500 mA fusible à cartouche externe type gG (gl) |
| Matériau des contacts: | Rhodium |
| Durée de vie électrique: | 1200000 cycle |
| Tension de coupure maximale: | CC |
| Pouvoir de commutation en mA: | 0,1?100 mA |
| Résistance d'isolement: | 1000 M? |
| Pouvoir de coupure: | = 10 VA |
| Fréquence de commutation: | 150 Hz |
| Niveau de sécurité: | Jusqu'à catégorie 4 (avec système de surveillance approprié et câblage correct) se conformer à EN/ISO 13849-1Jusqu'à PL = e (avec système de surveillance approprié et câblage correct) se conformer à EN/ISO 13849-1Jusqu'à SIL 3 (avec système de surveillance approprié et câblage correct) se conformer à EN/IEC 61508 |
| Données de fiabilité: | B10d = 50000000 (valeur pour une durée de vie de 20 ans limitée par l'usure ou le contact) |
| Matière du boitier: | PBT thermoplastique |
| Matière du câble: | PVC |
| Profondeur: | 7 mm |
| Hauteur: | 51 mm |
| Largeur: | 16 mm |
| Poids: | 0,101 kg |
| Normes: | EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508CSA C22.2 No 14 |
|---|---|
| Certifications du produit: | BGCSAUL |
| Traitement de protection: | TH |
| Température de fonctionnement maximale: | -25?85 °C |
| Température ambiante pour le stockage: | -40?85 °C |
| Tenue aux vibrations: | 10 gn (f = 10?150 Hz) se conformer à IEC 60068-2-6 |
| Tenue aux chocs mécaniques: | 30 gn pour 11 ms se conformer à IEC 60068-2-27 |
| Sensibilité aux champs magnétiques maximal: | >= 0.3 mT |
| Classe de protection contre les chocs électriques: | Classe II se conformer à EN/IEC 61140 |
| Degré de protection IP: | IP67 se conformer à IEC 60529 |
| RoHS (code date: AnnéeSemaine): | Se conformer - depuis 0729 - Déclaration de conformité Schneider ElectricREACh |
| Code EAN: | 3389118000216 |
|---|---|
| Rappels: |
Ce disjoncteur Schneider XCSDMC790L01M8 est un Interrupteur électromagnétique codé de la gamme Preventa XCSDMC - inter. électromag. codé - plast. - 2F,1F échel. - conn. M8 - XCSDMC790L01M8. Ce dernier garantie la protection de et possède une technologie de déclencheur . D'un ampérage de et d'un déclenchement selon une courbe élaborée pour les exécutions suivantes : . |
