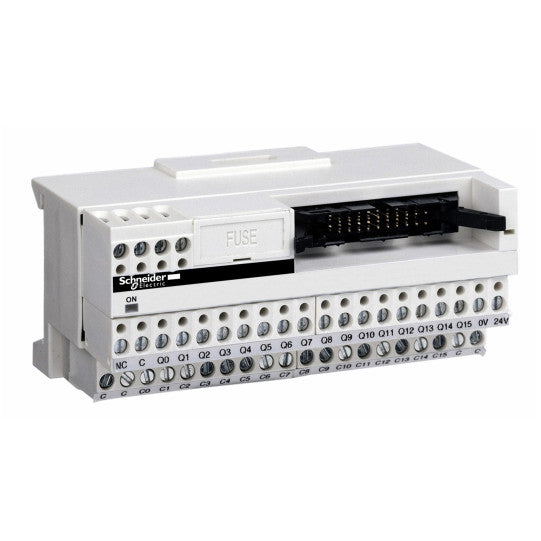

Telefast ABE7 - embase de raccordement passive - 16 entrées ou sorties - DEL - ABE7H16C11
SKU : ABE7H16C11
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Telefast ABE7 - embase de raccordement passive - 16 entrées ou sorties - DEL - ABE7H16C11
DESCRIPTION
| Gamme de produits: | Advantys Telefast ABE7 |
|---|---|
| Fonction produit: | Embase E/S tout ou rien passive |
| Type d'embase: | Embase miniature |
| [Us] tension d'alimentation: | 19...30 V se conformer à IEC 61131-2 |
| Nombre de canaux: | 16 |
| Nombre de bornes par voie: | 1 |
| Mode de raccordement: | Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm², section de câble: 0,09?1,5 mm² AWG 28 à AWG 16 souple avec emboutBornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0,14?2,5 mm² AWG 26...AWG 12 rigideBornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm², section de câble: 0,14?2,5 mm² AWG 26?AWG 14 souple sans emboutBornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm², section de câble: 0,09?0,75 mm² AWG 28 à AWG 20 souple avec emboutBornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm², section de câble: 0,2?2,5 mm² AWG 24?AWG 14 rigide |
| Type de circuit d'alimentation: | CC |
|---|---|
| Nombre de rangées horizontales: | 1 |
| état LED : | 1 DEL par canal, vert pour statut du canal1 LED, vert pour puissance ON |
| Distribution des polarités: | Non |
| Protection contre les courts-circuits: | 2 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate) |
| Mode de fixation: | Par clips sur rail DIN symétrique 35 mmPar vis sur plaque solide ac kit fixation |
| Courant d'alimentation maximal: | = 1,8 A |
| Courant par voie: | = 0,5 A |
| Courant maxi par groupe de sorties: | = 1,8 A |
| Chute de tension sur le fusible d'alimentation: | 0,3 V |
| [Ui] tension assignée d'isolement: | 2000 V |
| Catégorie d'installation: | II se conformer à IEC 60664-1 |
| Couple de serrage: | 0,6 N.m (avec plat Ø 3,5 mm) |
| Poids: | 0,16 kg |
| Certifications du produit: | BVCSADNVGLLROS (Lloyds register of shipping)UL |
|---|---|
| Degré de protection IP: | IP2x se conformer à IEC 60529 |
| Tenue au fil incandescent: | 750 °C, temps d'extinction: = 30 s se conformer à IEC 60695-2-11 |
| Tenue aux chocs mécaniques: | 15 gn pour 11 ms se conformer à IEC 60068-2-27 |
| Tenue aux vibrations: | 2 gn (f = 10?150 Hz) se conformer à IEC 60068-2-6 |
| Tenue aux décharges électrostatiques: | 4 kV (contact) se conformer à IEC 6100-4-11 niveau 38 kV (air) se conformer à IEC 6100-4-11 niveau 3 |
| Résistance aux champs rayonnés: | 10 V/m (26000000?1000000000 Hz) se conformer à IEC 61000-4-3 niveau 3 |
| Tenue aux transitoires rapides: | 2 kV se conformer à CEI 61000-4-4 niveau 3 |
| Température de fonctionnement: | -5?60 °C se conformer à IEC 61131-2 |
| Température ambiante pour le stockage: | -40?80 °C se conformer à IEC 61131-2 |
| Degré de pollution: | 2 se conformer à IEC 60664-1 |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110251180 |
|---|---|
| Rappels: | Ce produit Schneider Electric ABE7H16C11 est de type Embase E/S tout ou rien passive de la gamme Telefast. |
