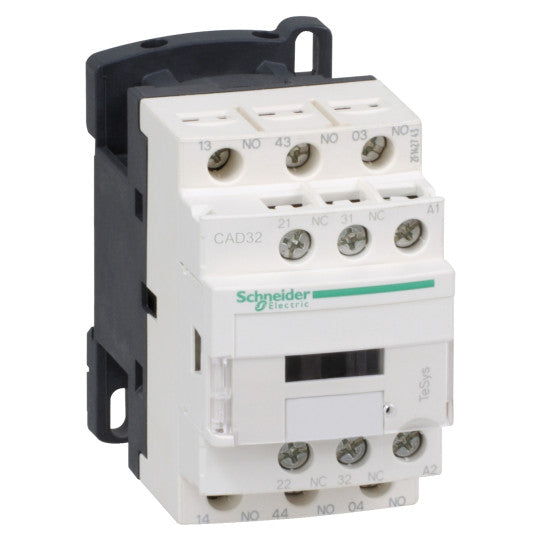

TeSys CAD32 - contacteur - 3F+2O - instantané - 10A - 12Vcc - CAD32JD
SKU : CAD32JD
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys CAD32 - contacteur - 3F+2O - instantané - 10A - 12Vcc - CAD32JD
DESCRIPTION
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys CAD |
| Fonction produit: | Relais inverseur pour VMC |
| Nom de l'appareil: | CAD |
| Application du contacteur: | Télécommande |
| Catégorie d'emploi: | AC-14AC-15DC-13 |
|---|---|
| Composition des pôles: | 3 F + 2 O |
| [Ue] tension assignée d'emploi: | = 690 V CA 25...400 Hz |
| Type de circuit de commande: | CC standard |
| Tension circuit de commande: | 12 V CC |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV se conformer à IEC 60947 |
| [Ith] courant thermique conventionnel: | 10 A à = 60 °C |
| Pouvoir nominal d'enclenchement Irms: | 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1 |
| [Icw] courant assigné de courte durée admissible: | 100 A 1 s120 A 500 ms140 A 100 ms |
| Calibre du fusible à associer: | 10 A gG se conformer à IEC 60947-5-1 |
| [Ui] tension assignée d'isolement: | 690 V se conformer à IEC 60947-5-1600 V certifications UL600 V certifications CSA |
| Support de montage: | PlatineRail |
| Mode de raccordement: | Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble |
| Couple de serrage: | 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm |
| Plage de tension du circuit de commande: | 0,1 à 0,25 Uc perte de niveau0,7 à 1,25 Uc opérationnel |
| Temps de fonctionnement: | 15?25 ms désexcitation bobine + fermeture "O"53?72 ms excitation bobine + fermeture "F"16?24 ms désexcitation bobine + ouverture "F"47?63 ms excitation bobine + ouverture "O" |
| Durée de vie mécanique: | 30 Mcycles |
| Vitesse de commande maxi: | 180 cyc/mn |
| Constante de temps: | 28 ms |
| Puissance d'appel maximale en W: | 5,4 W à 20 °C |
| Consommation maxi au maintien en W: | 5,4 W à 20 °C |
| Tension de commutation minimale: | 17 V |
| Courant commuté minimum: | 5 mA |
| Temps de non-chevauchement: | 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO) |
| Résistance d'isolement: | > 10 M? |
| Robustesse mécanique: | Chocs relais de contrôle ouvert 10 Gn pour 11 ms IEC 60068-2-27Chocs relais de contrôle fermé 15 Gn pour 11 ms IEC 60068-2-27Vibrations relais de contrôle ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6Vibrations relais de contrôle fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6 |
| Hauteur: | 77 mm |
| Largeur: | 45 mm |
| Profondeur: | 93 mm |
| Poids: | 0,58 kg |
| Normes: | VDE 0660IEC 60947-5-1NF C 63-140BS 4794EN 60947-5 |
|---|---|
| Certifications du produit: | CSAUL |
| Degré de protection IP: | IP2x face avant se conformer à VDE 0106 |
| Traitement de protection: | TH se conformer à IEC 60068 |
| Température de fonctionnement maximale: | -40?70 °C |
| Température ambiante pour le stockage: | -60?80 °C |
| Altitude de fonctionnement: | 3000 m sans déclassement en fonction de la température |
| Statut environnemental: | Produit Green PremiumRoHS (code date: AnnéeSemaine) |
| Code EAN: | 3389110404531 |
|---|---|
| Rappels: | Ce produit de la marque Schneider CAD32JD est de type Relais inverseur pour VMC de la gamme TeSys CA. |
