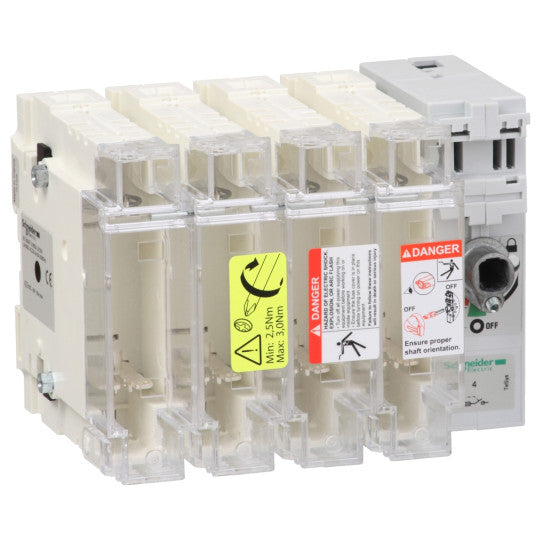

TeSys GS - interrupteur sectionneur fusible - 4P - 100A - 22x58 mm - GS2J4
SKU : GS2J4
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
TeSys GS - interrupteur sectionneur fusible - 4P - 100A - 22x58 mm - GS2J4
DESCRIPTION
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys GS |
| Nom abrégé de l'appareil: | GS2J |
| Fonction produit: | Interrupteur-sectionneur-fusible |
| Description des pôles: | 4P |
| Pôles protégés: | 4t |
| Description des contacts: | 4 "F" |
| [Ith] courant thermique conventionnel: | 100 A à 40 °C |
| [Ie] courant assigné d'emploi: | 100 A à 400 V sur AC-23A100 A à 400 V sur AC-23B100 A à 440 V 2 pôles en série par phase sur DC-23A100 A à 440 V 2 pôles en série par phase sur DC-23B100 A à 500 V sur AC-23A100 A à 500 V sur AC-23B100 Aà 690 V pôles non juxtaposés sur AC-23A100 Aà 690 V pôles non juxtaposés sur AC-23B |
| Type de fusible: | NFC |
| Taille du fusible: | 22 x 58 mm |
| Type de réseau: | CACC |
| Fréquence du réseau: | 50/60 Hz |
| Type de commande rotative: | Côté droit externeAvant externe |
|---|---|
| Support de montage: | Platine |
| [Ui] tension assignée d'isolement: | 750 V AC |
| [Uimp] tension assignée de tenue aux chocs: | 8 kV |
| Puissance assignée d'emploi en W: | 90 kW à 690 V63 kWà 500 V51 kWà 400 V |
| Pouvoir de fermeture: | 1000 A à 400 V sur AC-23B |
| [Icm] pouvoir assigné de fermeture en court-circuit: | 80 kA à 400 V avec protection à l'aide de fusibles gG |
| Pouvoir de coupure: | 800 A à 400 V sur AC-23B |
| Résistance de court-circuit: | 20 kA |
| Durée de vie mécanique: | 10000 cycle |
| Durée de vie électrique: | Sur AC-23ASur AC-23ASur AC-23BSur AC-23B |
| Mode de raccordement: | Circuit de puissance |
| Couple de serrage: | Circuit de puissance |
| Normes: | IEC 60947-3 |
|---|---|
| Certifications du produit: | CE |
| Degré de protection IP: | IP20 avec couvercle de borne se conformer à IEC 60529 |
| Température de fonctionnement: | -20?70 °C |
| Température ambiante pour le stockage: | -40?80 °C |
| Tenue au feu: | 960 °C corps se conformer à IEC 60695-2-1850 °C couvercle de fusible se conformer à IEC 60695-2-1 |
| Hauteur: | 162 mm |
| Largeur: | 184 mm |
| Profondeur: | 116 mm |
| Poids: | 2 kg |
| RoHS (code date: AnnéeSemaine): | Se conformer - depuis 0844 - Déclaration de conformité Schneider ElectricREACh |
| Code EAN: | 3389119410793 |
|---|---|
| Rappels: |
Ce disjoncteur Schneider GS2J4 est un Interrupteur-sectionneur-fusible de la gamme TeSys GS - interrupteur sectionneur fusible - 4P - 100A - 22x58 mm - GS2J4. Il réalise une protection sur 4Pet possède une technologie de déclencheur . D'une consommation de 100 A à 400 V sur AC-23A |
