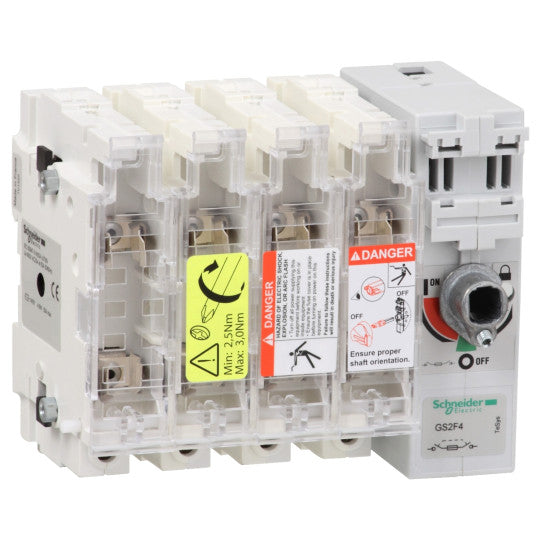

TeSys GS - interrupteur sectionneur fusible - 4P - 50A - 14x51 mm - GS2F4
SKU : GS2F4
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
TeSys GS - interrupteur sectionneur fusible - 4P - 50A - 14x51 mm - GS2F4
DESCRIPTION
| Gamme: | TeSys |
|---|---|
| Nom du produit: | TeSys GS |
| Nom abrégé de l'appareil: | GS2F |
| Fonction produit: | Interrupteur-sectionneur-fusible |
| Description des pôles: | 4P |
| Pôles protégés: | 4t |
| Description des contacts: | 4 "F" |
| [Ith] courant thermique conventionnel: | 50 A à 40 °C |
| [Ie] courant assigné d'emploi: | 40 A à 440 V 2 pôles en série par phase sur DC-23A40 A à 440 V 2 pôles en série par phase sur DC-23B50 A à 400 V sur AC-23A50 A à 400 V sur AC-23B50 A à 500 V sur AC-23A50 A à 500 V sur AC-23B50 A à 690 V sur AC-23A50 A à 690 V sur AC-23B |
| Type de fusible: | NFC |
| Taille du fusible: | 14 x 51 mm |
| Type de réseau: | CCCA |
| Fréquence du réseau: | 50/60 Hz |
| Type de commande rotative: | Avant externeCôté droit externe |
|---|---|
| Support de montage: | Platine |
| [Ui] tension assignée d'isolement: | 750 V AC |
| [Uimp] tension assignée de tenue aux chocs: | 8 kV |
| Puissance assignée d'emploi en W: | 25 kW à 400 V33 kW à 500 V45 kW à 690 V |
| Pouvoir de fermeture: | 500 A à 400 V sur AC-23B |
| [Icm] pouvoir assigné de fermeture en court-circuit: | 100 kA à 400 V avec protection à l'aide de fusibles gG |
| Pouvoir de coupure: | 400 A à 400 V sur AC-23B |
| Résistance de court-circuit: | 10,6 kA |
| Durée de vie mécanique: | 10000 cycle |
| Durée de vie électrique: | Sur DC-23ASur DC-23BSur AC-23ASur AC-23B |
| Mode de raccordement: | Circuit de puissance |
| Couple de serrage: | Circuit de puissance |
| Normes: | IEC 60947-3 |
|---|---|
| Certifications du produit: | CE |
| Degré de protection IP: | IP20 avec couvercle de borne se conformer à IEC 60529 |
| Température de fonctionnement: | -20?70 °C |
| Température ambiante pour le stockage: | -40?80 °C |
| Tenue au feu: | 960 °C corps se conformer à IEC 60695-2-1850 °C couvercle de fusible se conformer à IEC 60695-2-1 |
| Hauteur: | 118 mm |
| Largeur: | 148 mm |
| Profondeur: | 87 mm |
| Poids: | 1 kg |
| RoHS (code date: AnnéeSemaine): | Se conformer - depuis 0844 - Déclaration de conformité Schneider ElectricREACh |
| Code EAN: | 3389119410779 |
|---|---|
| Rappels: |
Ce disjoncteur de la marque Schneider GS2F4 est un Interrupteur-sectionneur-fusible de la gamme TeSys GS - interrupteur sectionneur fusible - 4P - 50A - 14x51 mm - GS2F4. Ce dernier réalise une protection sur 4P et possède une technologie de déclencheur . D'une consommation de 40 A à 440 V 2 pôles en série par phase sur DC-23A |
