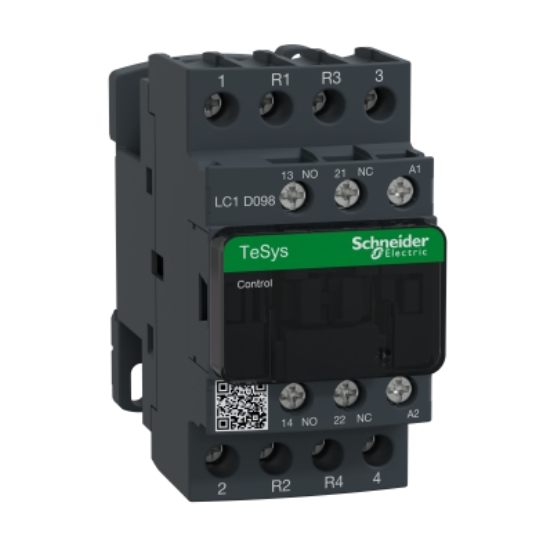

TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 20A - bobine 24Vca - LC1D098B7
SKU : LC1D098B7
Regular price €0,00
Contact us for price and lead time for this product. Our team will respond quickly.
We offer reliable worldwide shipping through trusted logistics partners.
Most products ship within 2–4 weeks of order confirmation, depending on stock and supplier availability.
Once your order is shipped, you’ll receive a tracking link to follow the delivery.
For urgent requirements, please contact us before ordering — we’ll do our best to arrange faster dispatch.
We take great care in packaging and ensure all goods are delivered safely and promptly.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys LC1D - contacteur - 4P (2F+2O) - AC-1 440V - 20A - bobine 24Vca - LC1D098B7
DESCRIPTION
| Gamme de produits: | TeSys D |
|---|---|
| Gamme: | TeSys |
| Nom du produit: | TeSys D |
| Fonction produit: | Contacteur |
| Nom abrégé de l'appareil: | LC1D |
| Application du contacteur: | Charge résistive |
| Catégorie d'emploi: | AC-1 |
| Description des pôles: | 4P |
| Composition des pôles: | 2F+2O |
| [Ue] tension assignée d'emploi: | |
| [Ie] courant assigné d'emploi: | 20 A ( |
| Type de circuit de commande: | CA 50/60 Hz |
| Tension circuit de commande: | 24 V CA 50/60 Hz |
| Composition contact auxiliaire: | 1F+1O |
| [Uimp] tension assignée de tenue aux chocs: | 6 kV conforme à IEC 60947 |
| Catégorie de surtension: | III |
| [Ith] courant thermique conventionnel: | 25 A à 10 A à |
| Pouvoir nominal d'enclenchement Irms: | 250 A à 440 V pour circuit de puissance conforme à IEC 60947140 A CA pour circuit de signalisation conforme à IEC 60947-5-1250 A CC pour circuit de signalisation conforme à IEC 60947-5-1 |
| Pouvoir assigné de coupure: | 250 A à 440 V pour circuit de puissance conforme à IEC 60947 |
| [Icw] courant assigné de courte durée admissible: | 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation |
| Calibre du fusible à associer: | 20 A gG à 25 A gG à 10 A gG pour circuit de signalisation conforme à IEC 60947-5-1 |
| Impédance moyenne: | 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance |
| [Ui] tension assignée d'isolement: | 600 V pour circuit de puissance certifications CSA600 V pour circuit de puissance certifications UL690 V pour circuit de puissance conforme à IEC 60947-4-1690 V pour circuit de signalisation conforme à IEC 60947-1600 V pour circuit de signalisation certifications CSA600 V pour circuit de signalisation certifications UL |
| Durée de vie électrique: | 0.6 Mcycles 25 A AC-1 à Ue |
| Puissance dissipée par pôle: | 1.56 W AC-1 |
| Couvercle de protection: | Avec |
| Support de montage: | PlatineRail |
| Normes: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508 |
| Certifications du produit: | GLRINAULDNVCCCGOSTLROSCSABV |
| Mode de raccordement: | Télécommande |
| Couple de serrage: | Circuit de puissance |
| Temps de fonctionnement: | 4?19 ms ouverture12?22 ms fermeture |
| Niveau de fiabilité de la sécurité: | B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| Durée de vie mécanique: | 15 Mcycles |
| Vitesse de commande: | 3600 cyc/h à |
| Technologie bobine: | Sans module d'antiparasitage intégré |
|---|---|
| Plage de tension du circuit de commande: | 0,3 à 0,6 Uc perte de niveau à 60 °C, CA 50/60 Hz0,8 à 1,1 Uc opérationnel à 60 °C, CA 50 Hz0,85?1,1 Uc opérationnel à 60 °C, CA 60 Hz |
| Consommation moyenne à l'appel en VA: | 70 VA à 20 °C (cos ? 0.75) 60 Hz70 VA à 20 °C (cos ? 0.75) 50 Hz |
| Consommation moyenne au maintien en VA: | 7.5 VA à 20 °C (cos ? 0.3) 60 Hz7 VA à 20 °C (cos ? 0.3) 50 Hz |
| Dissipation thermique: | 2?3 W à 50/60 Hz |
| Type de contacts auxiliaires: | Type branchés mécaniquement (1F+1O) conforme à IEC 60947-5-1Type contact miroir (1 O") conforme à IEC 60947-4-1 |
| Fréquence circuit signalisation: | 25 à 400 Hz |
| Courant commuté minimum: | 5 mA pour circuit de signalisation |
| Tension de commutation minimale: | 17 V pour circuit de signalisation |
| Temps de non-chevauchement: | 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO |
| Résistance d'isolement: | > 10 M? pour circuit de signalisation |
| Degré de protection IP: | IP2x face avant conforme à IEC 60529 |
|---|---|
| Traitement de protection: | TH conforme à IEC 60068-2-30 |
| Degré de pollution: | 3 |
| Température de fonctionnement: | -20?60 °C |
| Température ambiante pour le stockage: | -60?80 °C |
| Température ambiante autour de l'appareil: | -40?70 °C à Uc |
| Altitude de fonctionnement: | 3000 m sans déclassement en fonction de la température |
| Tenue au feu: | 850 °C conforme à IEC 60695-2-1 |
| Tenue à la flamme: | V1 conforme à UL 94 |
| Robustesse mécanique: | Vibrations contacteur ouvert 2 Gn, 5 à 300 HzVibrations contacteur fermé 4 Gn, 5 à 300 HzChocs contacteur ouvert 10 Gn pour 11 msChocs contacteur fermé 15 Gn pour 11 ms |
| Hauteur: | 85 mm |
| Largeur: | 45 mm |
| Profondeur: | 92 mm |
| Poids: | 0.365 kg |
| Période: | 18 mois |
| Code EAN: | 3389110334159 |
|---|---|
| Contexte: |
Les contacteurs TeSys D permettent une mise en oeuvre simple et rapide, tout en conservant une compacité de 45 et 55 mm de large jusqu'à 30kW 400V AC3 (65A) (et 37kW fin 2017). Les calibres de LC1D40A à LC1D65A (et LC1D80A fin 2017) sont équipées de borniers EverLink qui assurent une qualité de serrage permanente en compensant le fluage des câbles. TeSys D existe en 3 différents types de schémas de base :
> Télécharger l'application Application en ligne de configuration de départs moteurs > Lien en ligne |
